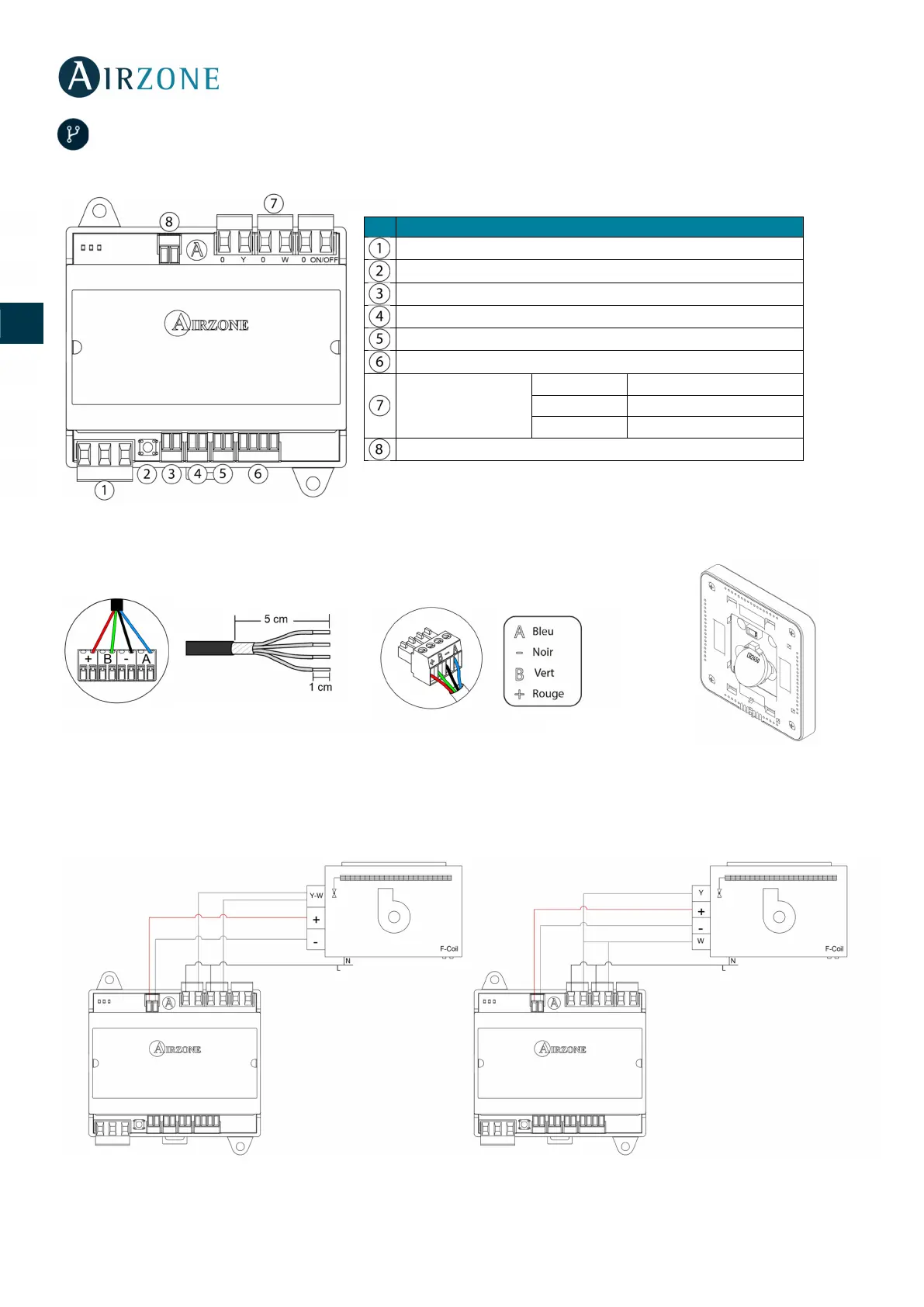

CONNEXION
Important : Veillez à respecter le code couleur pour tous les éléments du système.
1.- Connexion du thermostat
Dans le cas d'un thermostat filaire, branchez-le à la borne correspondante de la platine centrale. Utilisez un câble Airzone de
2 x 0,5 + 2 x 0,22 mm
2
. Das le cas du thermostat radio, vérifiez que le pile ont été installées.
2.- Connexion avec l’unité au moyen des relais de contrôle
Connectez la platine centrale à l'unité à contrôler, en fonction du type d'installation :
Installation à 2 tubes Installation à 4 tubes
Les caractéristiques des relais de contrôle sont I
max
de 10 A à 110/230 VCA hors tension. Pour le contrôle des éléments de
puissance supérieure, il est recommandé d'utiliser des contacteurs de la puissance à contrôler.
Thermostat filaire
Platine centrale UNO
N˚
Description
Alimentation
SW2 (seulement pour platines radio)
Entrée sonde
Entrée détecteur de présence
Entrée contact de fenêtre
Connexion thermostat (seulement pour platines filaire)
Relais de contrôle
ventilo-convecteu
Y-O
Demande air froid
W-O
Demande air chaud
ON/OFF-O
Demande ventilateur
Contrôle ventilateur
Thermostat radio
