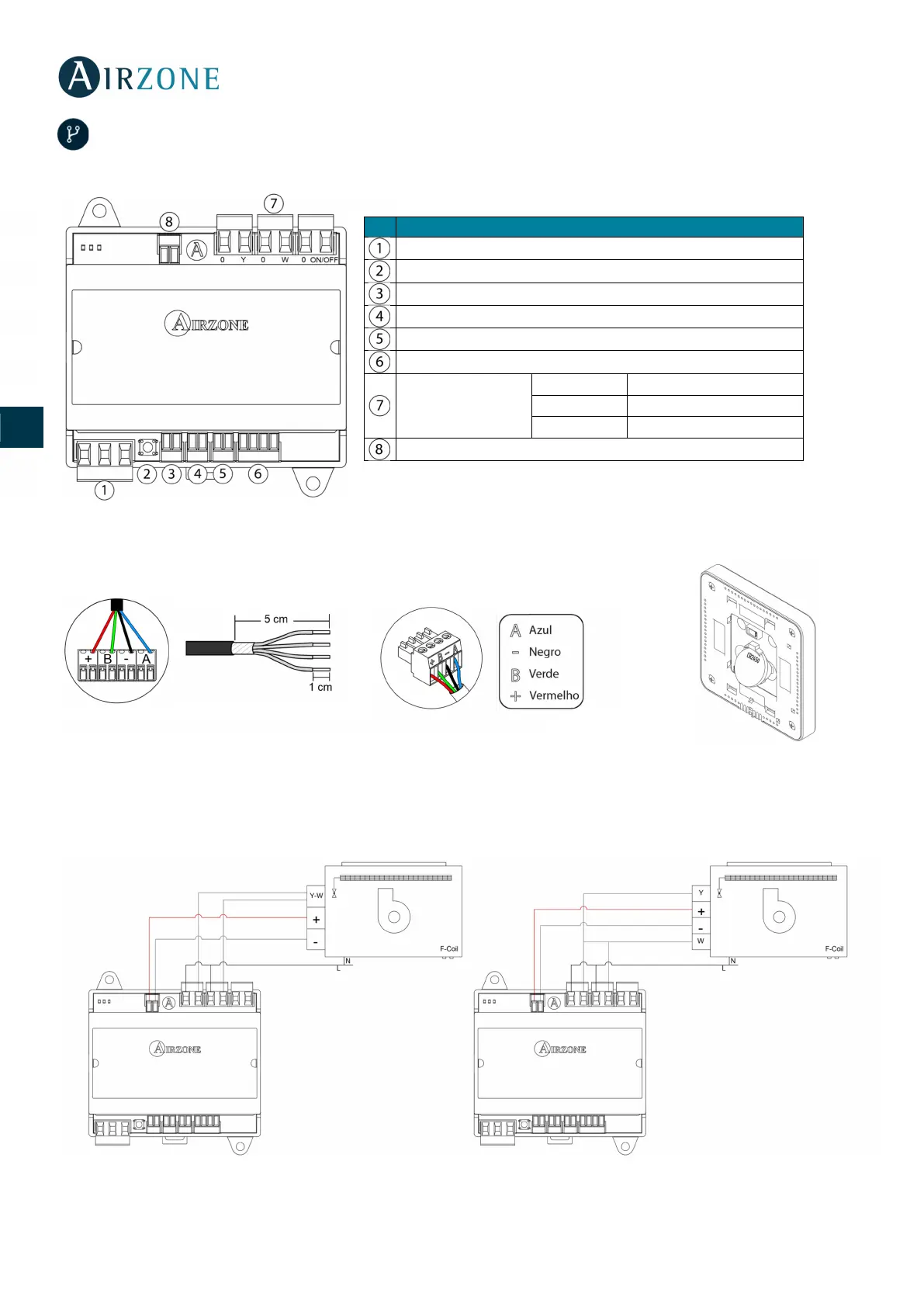

CONEXÃO
Importante: Respeite o código de cores para todos os elementos do sistema.
1.- Conexão do termostato
Se seu termostato for cabo, conecte-o ao terminal correspondente da central. Utilize cabo Airzone de 2x0,5+2x0,22 mm
2
. Nos
elementos rádio, verifique se a batería foi inserida.
2.- Conexão a unidade mediante relés de controlo
Conecte a central à unidade a ser controlada de acordo com o tipo de instalação:
Instalação a 2 tubos Instalação a 4 tubos
As características dos relés de controlo são I
max
de 10 A a 110/230 Vac livre de tensão. Para controlo de elementos de maior
potência, recomenda-se o uso de contactores.
Termostato cabo
Central UNO
N˚
Significado
Alimentação
SW2 (
apenas em
centrales rádio)
Entrada de sonda
Entrada contacto janela
Entrada contacto presença
Conexão termostato (apenas em centrales cabo)
Relés de controlo
Fancoil
Y-O
Demanda ar frio
W-O
Demanda ar quente
ON/OFF-O
Demanda ventilador
Control ventilador
Termostato rádio
