COLLEGAMENTI
Importante: Rispettare il codice dei colori per tutti gli elementi del sistema.

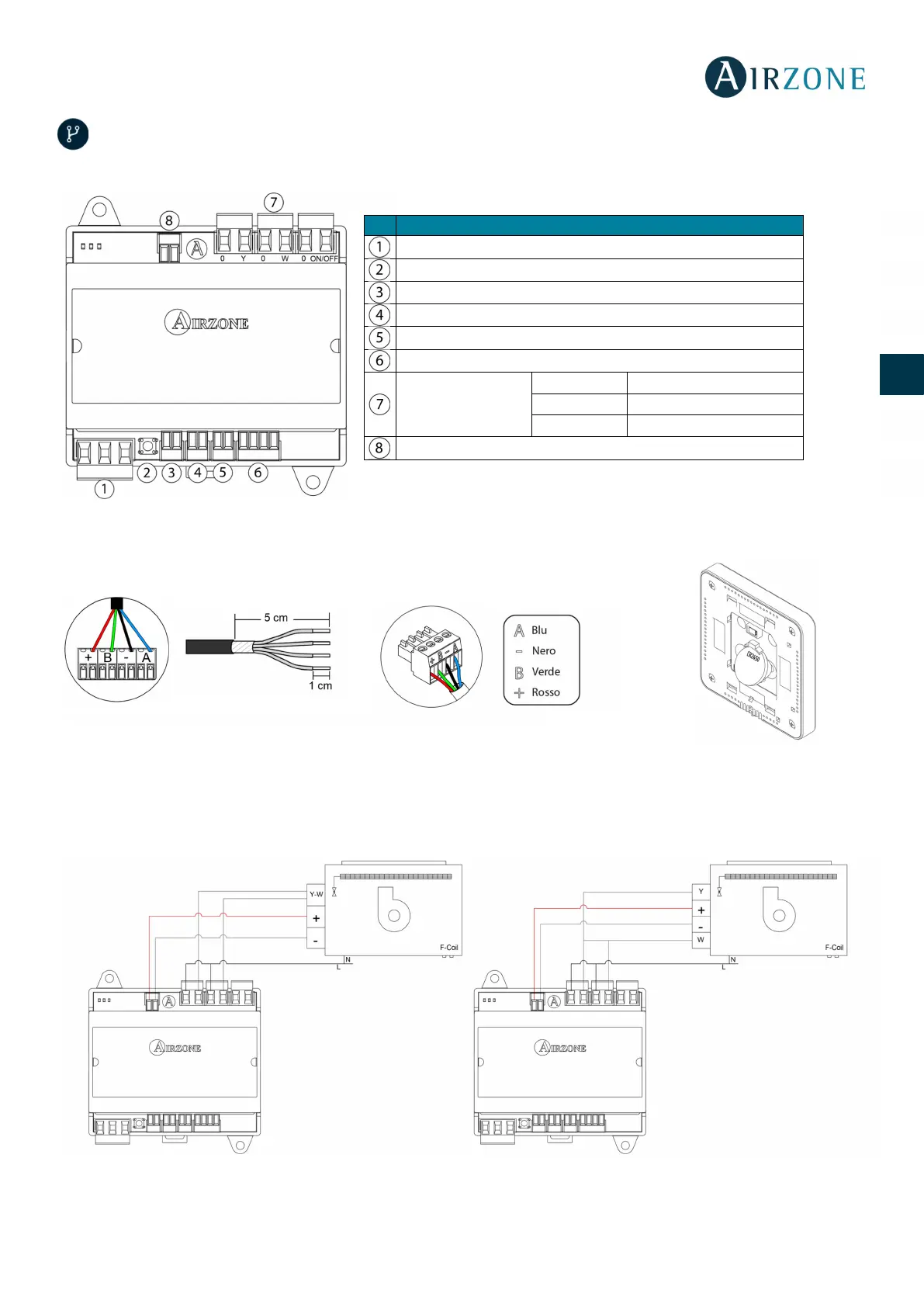

1.- Collegamento del termostato
In caso di termostato con cavo, collegarlo al morsetto corrispondente della scheda centrale. Utilizzare il cavo Airzone da
2x0,5 + 2x0,22 mm
2
. Verificare che sia stata inserita la batteria negli elementi radio.
2.- Collegamento con unità mediante los relé di controllo
Collegare la scheda centrale all'unità da controllare in base al tipo di installazione:
Installazione a 2 tubi Installazione a 4 tubi
Le caratteristiche dei relè di controllo sono I
max
: da 10 A a 110/230 VAC senza alimentazione. Per controllare elementi di potenza
maggiore si consiglia l'uso di contattori della potenza da controllare.
SW2 (solo per scheda centrale radio)
Entrata sonda
Entrata contatto finestra
Entrata contatto presenza
Collegamento termostato (solo per scheda centrale cavo)
Relè di controllo
fancoil
Domanda ventilatore
Controllo ventilatore
