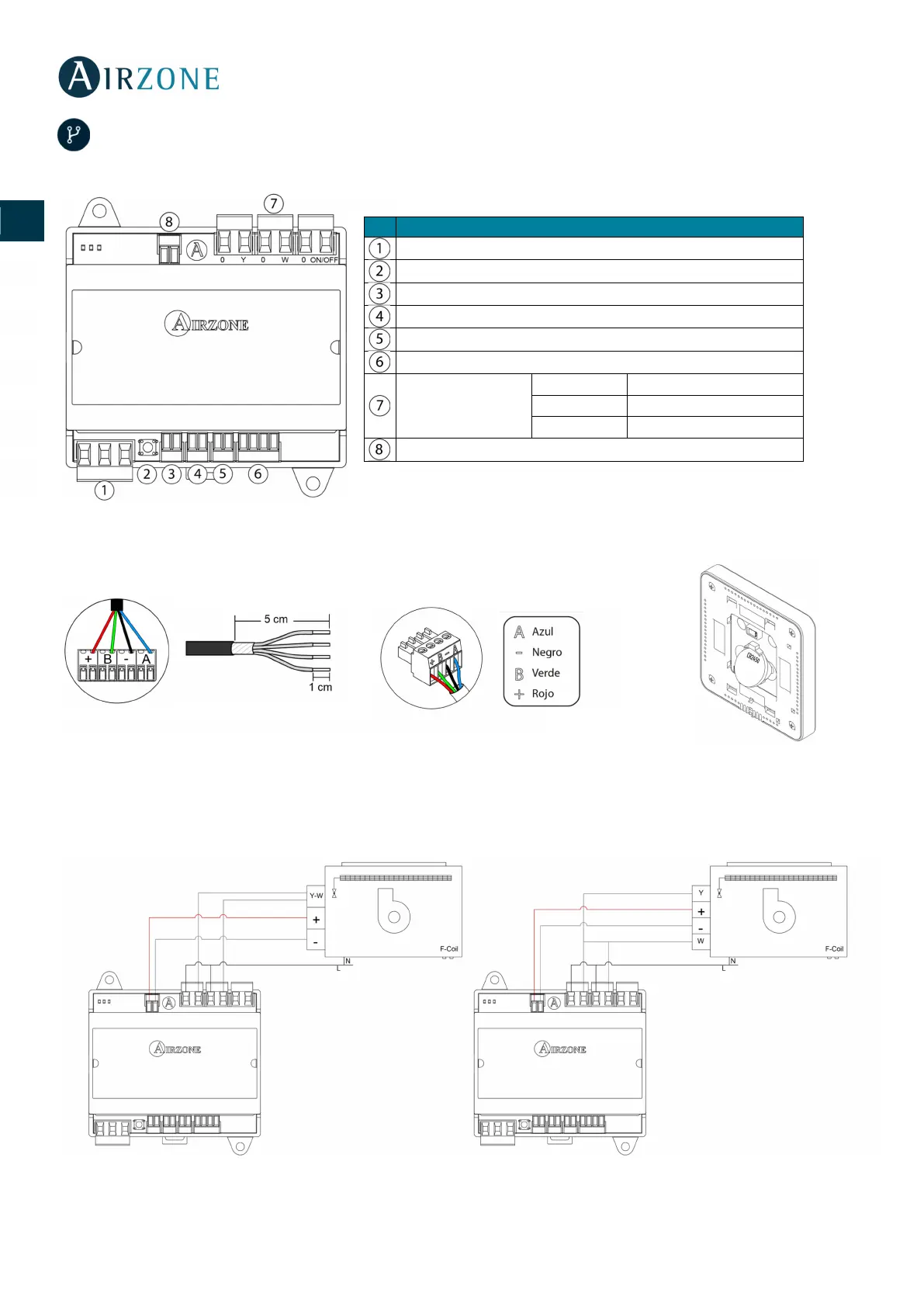

CONEXIÓN
Importante: Respete el código de colores para todos los elementos del sistema.
1.- Conexión del termostato
Si su termostato es cable, conéctelo a la borna correspondiente de la central. Utilice cable Airzone de 2x0,5+2x0,22 mm
2
. En el
caso de que su termostato sea radio, compruebe que se ha insertado la batería.
2.- Conexión con la unidad mediante los relés de control
Conecte la central con la unidad a controlar según su tipo de instalación:
Instalación a 2 tubos Instalación a 4 tubos
Las características de los relés de control son I
max
de 10 A a 110/230 Vac libre de tensión. Para el control de elementos de mayor
potencia se recomienda el uso de contactores de la potencia a controlar.
Termostato cable
Central UNO
N˚
Descripción
Alimentación
SW2 (solo para centrales radio)
Entrada sonda
Entrada contacto ventana
Entrada contacto presencia
Conexión termostato (solo para centrales cable)
Relés de control
Fancoil
Y-O
Demanda aire frío
W-O
Demanda aire caliente
ON/OFF-O
Demanda ventilador
Control ventilador
Termostato radio
