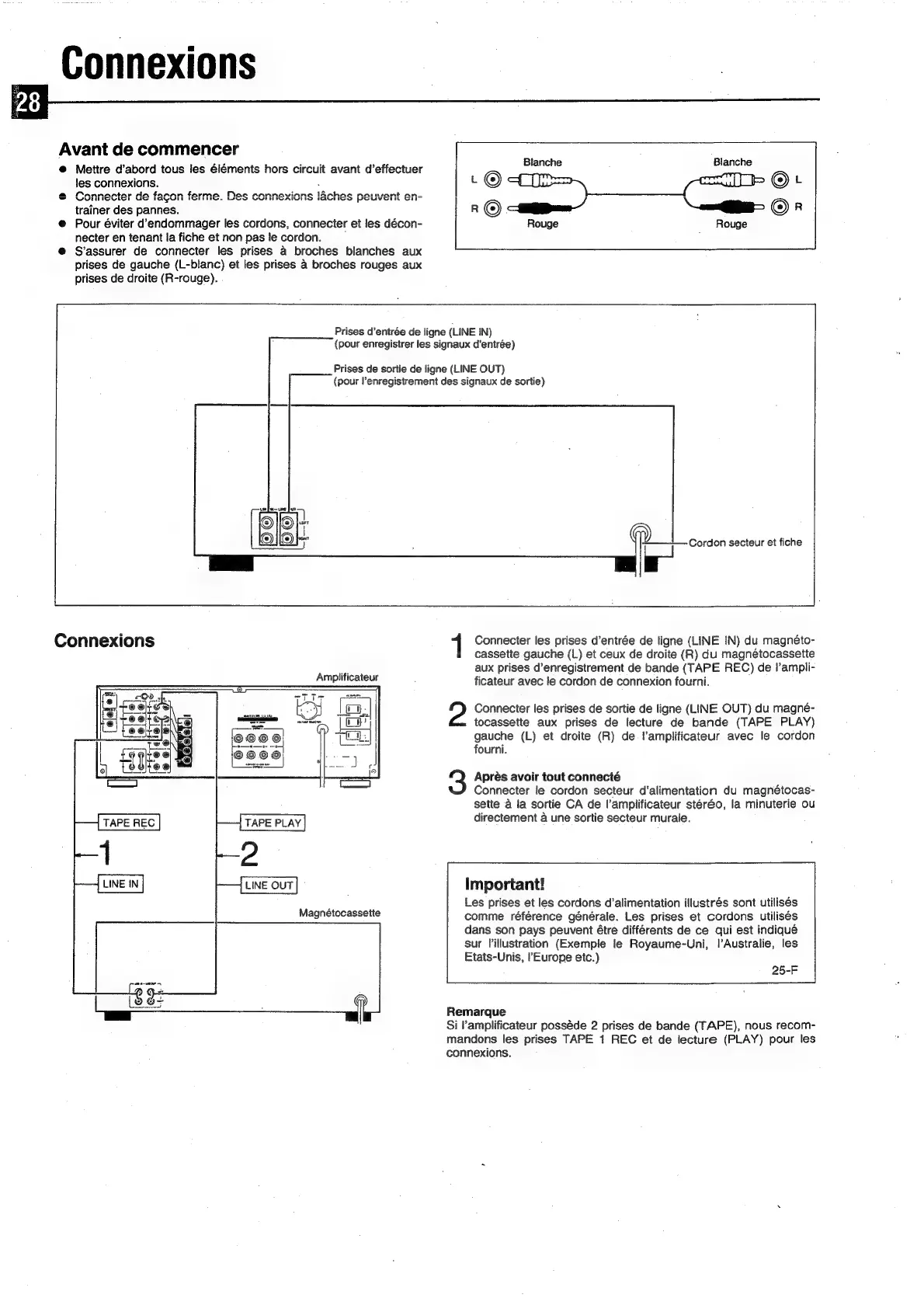

Connexions
Avant de commencer
Blanche
@ Mettre d’abord tous les éléments hors circuit avant d’effectuer
les
connexions.
©t
@ Connecter de faco m Des
= VOM US rayon ronnie. wos
nm for lAnhae nat tvent en-
n fer e laches peuvent en
trainer
des
pannes.
.
\
i=
©r
@ Pour éviter d’endommager les cordons, connecter et les décon- Rouge
necter en tenant la fiche et non pas le cordon. : :
e S’assurer de connecter les prises 4 broches blanches aux
prises de gauche (L-blanc) et les prises a broches rouges aux
prises de droite (R-rouge).
Prises d’entrée de ligne (LINE IN)
(pour enregistrer les signaux d’entrée)
Prises de sortie de ligne (LINE OUT)
{pour l’enregistrement des signaux de sortie)
| Cordon secteur et fiche
rr
Connexions 1 Connecter les prises d’entrée de ligne (LINE IN) du magnéto-
cassette gauche (L) et ceux de droite (R) du magnétocassette
ry aux prises d’enregistrement de bande (TAPE REC) de l’ampli-
Amplificateur ficateur avec le cordon de connexion fourni.
2 Connecter les prises de sortie de ligne (LINE OUT) du magné-
tocassette aux prises de lecture de bande (TAPE PLAY)
gauche
(L)
et
droite
(R)
de
!'amplificateur
avec
le
cordon
fourni.
3 Aprés avoir tout connecté
Connecter le cordon secteur d'alimentation du magnétocas-
sette a la sortie CA de l’amplificateur stéréo, la minuterie ou
directement a une sortie secteur murale.
TAPE REC
Important!
Les prises et les cordons d’alimentation illustrés sont utilisés
comme référence générale. Les prises et cordons utilisés
dans son pays peuvent étre différents de ce qui est indiqué
sur Pillustration (Exemple le Royaume-Uni, |’Australie, les
Etats-Unis, l'Europe etc.)
Magnétocassette
25-F
Remarque
Si amplificateur posséde 2 prises de bande (TAPE), nous recom-
mandons les prises TAPE 1 REC et de lecture (PLAY) pour les
connexions.
