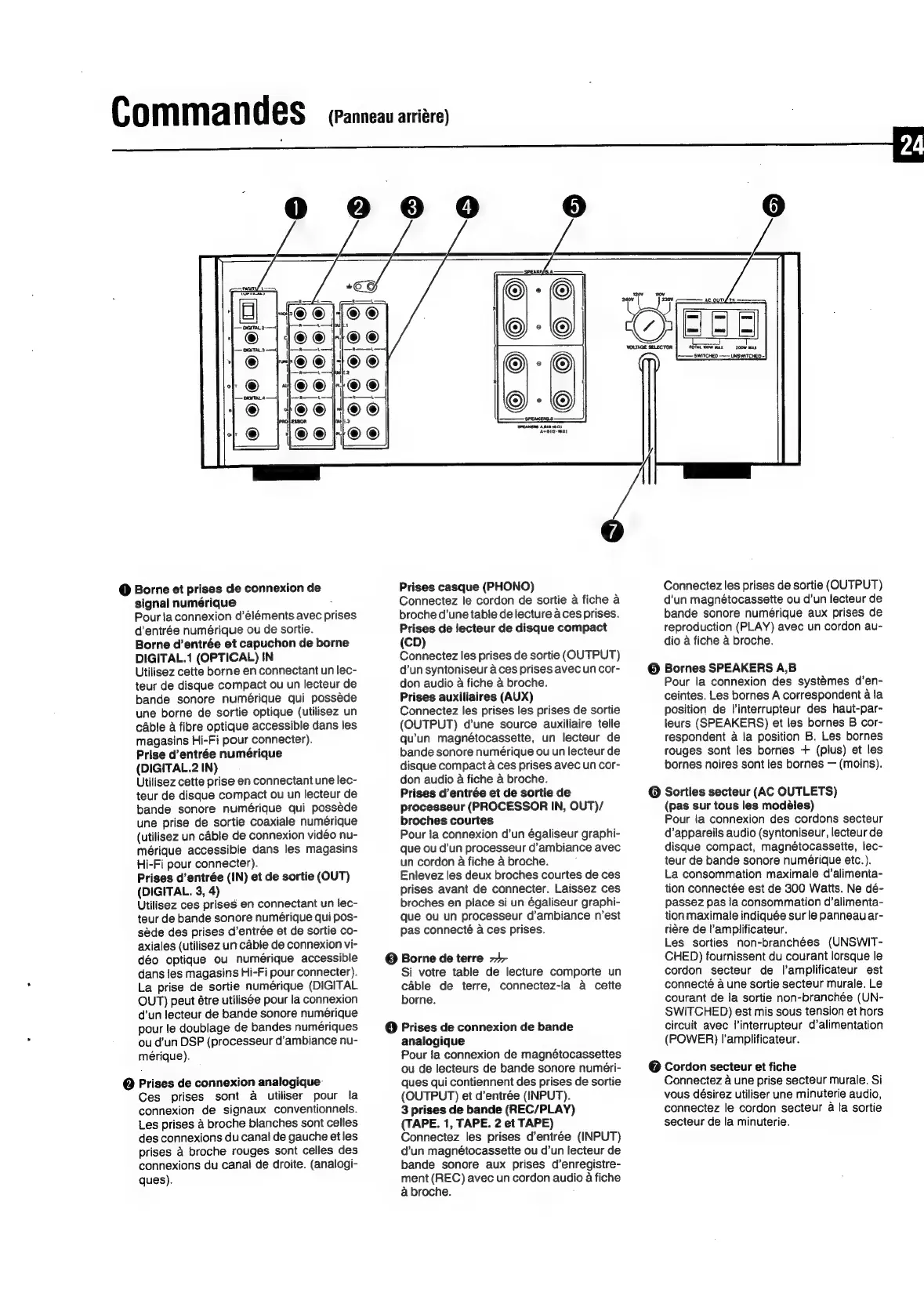

Commandes
cranneau
arere)
@ Borne et prises de connexion de
signal numérique -
Pour la connexion d’éléments avec prises
d’entrée numérique ou de sortie.
Borne d’entrée et capuchon de borne
DIGITAL.1 (OPTICAL) IN
Utilisez cette borne en connectant un lec-
teur de disque compact ou un lecteur de
bande sonore numérique qui posséde
une borne de sortie optique (utilisez un
cable a fibre optique accessible dans les
magasins Hi-Fi pour connecter).
Prise d’entrée numérique
(DIGITAL.2 IN)
Utilisez cette prise en connectant une lec-
teur de disque compact ou un lecteur de
bande sonore numérique qui posséde
une prise de sortie coaxiale numérique
(utilisez un cable de connexion vidéo nu-
meérique accessible dans les magasins
Hi-Fi pour connecter).
Prises d’entrée (IN) et de sortie (OUT)
(DIGITAL. 3, 4)
Utilisez ces prises en connectant un lec-
teur de bande sonore numérique qui pos-
séde des prises d’entrée et de sortie co-
axiales (utilisez un cable de connexion vi-
déo optique ou numérique accessible
dans les magasins Hi-Fi pour connecter).
La prise de sortie numérique (DIGITAL
OUT) peut étre utilisée pour la connexion
d’un lecteur de bande sonore numérique
pour le doublage de bandes numériques
ou d’un DSP (processeur d’ambiance nu-
mérique).
@ Prises de connexion analogique:
Ces prises sont a utiliser pour la
connexion de signaux conventionnels.
Les prises a broche blanches sont celles
des connexions du canal de gauche et les
prises & broche rouges sont celles des
connexions du canal de droite. (analogi-
ques).
Prises casque (PHONO)
Connectez le cordon de sortie a fiche a
broche d'une table de lecture aces prises.
Prises de lecteur de disque compact
(CD)
Connectez les prises de sortie (OUTPUT)
d’un syntoniseur a ces prises avec un cor-
don audio a fiche a broche.
Prises auxiliaires (AUX)
Connectez les prises les prises de sortie
(OUTPUT) d’une source auxiliaire telle
qu’un magnétocassette, un lecteur de
bande sonore numérique ou un lecteur de
disque compact a ces prises avec un cor-
don audio a fiche a broche.
Prises d’entrée et de sortie de
processeur (PROCESSOR IN, OUT)/
broches courtes
Pour la connexion d'un égaliseur graphi-
que ou d’un processeur d’ambiance avec
un cordon a fiche a broche.
Enlevez les deux broches courtes de ces
prises avant de connecter. Laissez ces
broches en place si un égaliseur graphi-
que ou un processeur d’ambiance n’est
pas connecté a ces prises.
© Borne de terre 7,
Si votre table de lecture comporte un
cable de terre, connectez-la a cette
borne.
@ Prises de connexion de bande
analogique
Pour la connexion de magnétocassettes
ou de lecteurs de bande sonore numéri-
ques qui contiennent des prises de sortie
(OUTPUT) et d’entrée (INPUT).
3 prises de bande (REC/PLAY)
(TAPE. 1, TAPE. 2 et TAPE)
Connectez les prises d’entrée (INPUT)
d’un magnétocassette ou d’un lecteur de
bande sonore aux prises d’enregistre-
ment (REC) avec un cordon audio a fiche
a broche.
Connectez les prises de sortie (OUTPUT)
d’un magnétocassette ou d’un lecteur de
bande sonore numérique aux prises de
reproduction (PLAY) avec un cordon au-
dio a fiche a broche.
© Bornes SPEAKERS A,B
Pour la connexion des systémes d’en-
ceintes. Les bornes A correspondent a la
position de linterrupteur des haut-par-
leurs (SPEAKERS) et les bornes B cor-
respondent a Ja position B. Les bornes
rouges sont les bornes + (plus) et les
bornes noires sont les bornes — (moins).
@ Sorties secteur (AC OUTLETS)
(pas sur tous les modéles)
Pour la connexion des cordons secteur
d’appareils audio (syntoniseur, lecteur de
disque compact, magnétocassette, lec-
teur de bande sonore numérique etc.).
La consommation maximale d’alimenta-
tion connectée est de 300 Watts. Ne dé-
passez pas la consommation d’alimenta-
tion maximate indiquée sur le panneau ar-
riére de l’'amplificateur.
Les sorties non-branchées (UNSWIT-
CHED) fournissent du courant lorsque le
cordon secteur de l’amplificateur est
connecté a une sortie secteur murale. Le
courant de la sortie non-branchée (UN-
SWITCHED) est mis sous tension et hors
circuit avec linterrupteur d’alimentation
(POWER) l’amplificateur.
@ Cordon secteur et fiche
Connectez a une prise secteur murale. Si
vous désirez utiliser une minuterie audio,
connectez le cordon secteur a la sortie
secteur de la minuterie.
