2 Descripción
2.5 Transmisor manual
HT 40 FLEXX
2.5.1 Controles

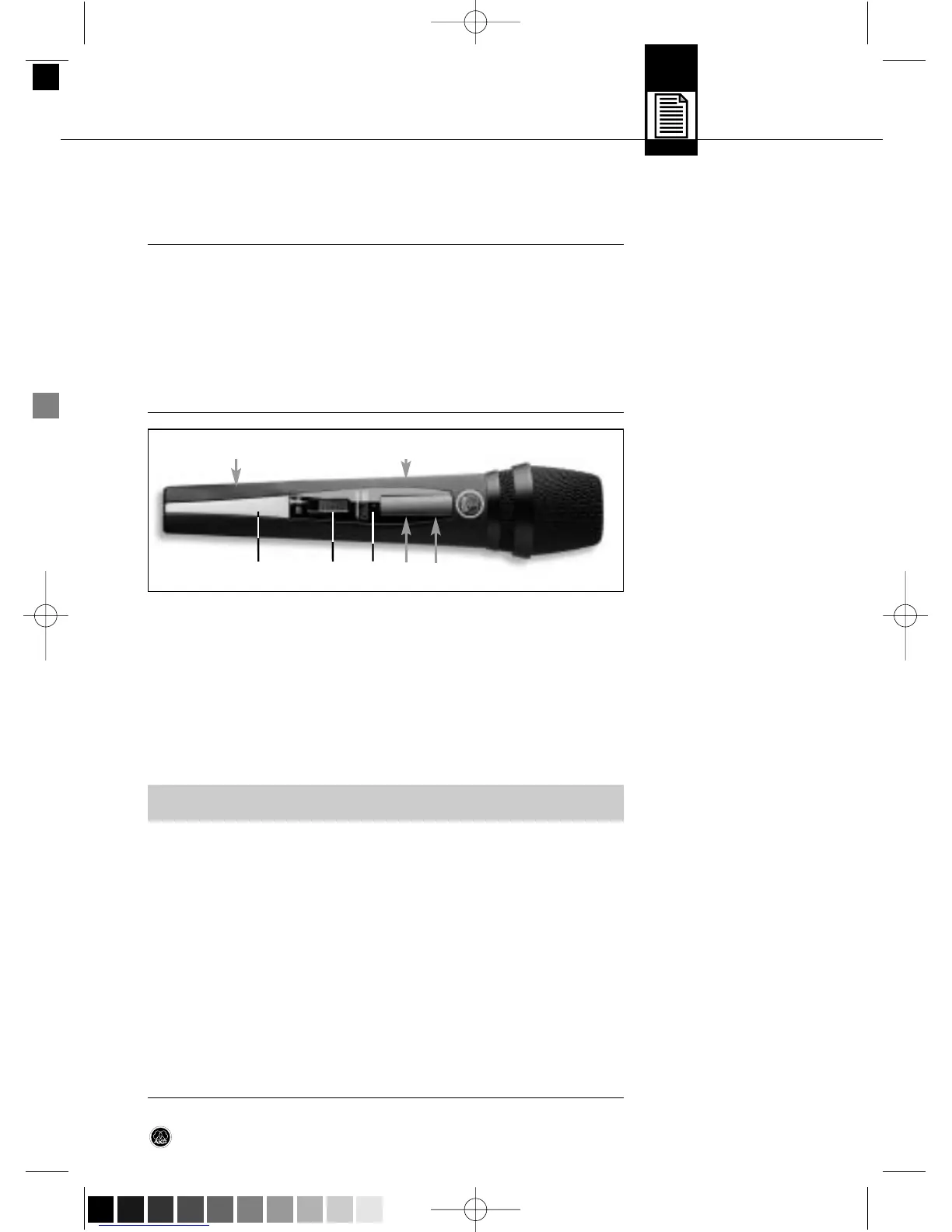

Fig. 2: Controles del trans-
misor manual HT 40 FLEXX
Nota:
El clip del código de colores del HT 40 PRO es removible y puede ser reemplazado por
el clip de recambio semitransparente suministrado.
4 Tapa de la caja de pilas: véase el Capítulo 3.1.
5 Etiqueta de frecuencia portadora: por encima de la caja de pilas se encuentra una eti-
queta adhesiva con la frecuencia portadora del transmisor.
El transmissor manual HT 40 FLEXX ofrece tres frecuencias portadoras estabilizadas por
cuarzo y regulables dentro de la banda de frecuencias elegida con el pedido (ancho de
banda 3 MHz) en la gama de frecuencia portadora UHF de 660 MHz a 865 MHz y está equi-
pado con una antena integrada en la caja.
La cápsula microfónica unida en forma fija con el transmisor, que tiene un transductor de
alta calidad de AKG y característica direccional cardioide, se distingue por una reducida sen-
sibilidad a ruidos manuales, una buena represión de la retroalimentación acústica y una bri-
llante calidad de transmisión y dispone de una pantalla antiviento y filtro pop integrados
para reprimir ruidos pop y de respiración.
1 Conmutador con/des: este conmutador corredizo tiene 3 posiciones:
ON: la alimentación del transmisor está conectada.
MUTE: la señal audio proveniente de la cápsula microfónica está en mudo, aunque si-
guen conectadas la alimentación y la frecuencia portadora RF.
OFF: la alimentación del transmisor está desconectada.
2 LED de control: este LED indica el estado de carga de la pila.
El LED se ilumina de verde: la pila está en orden.
El LED se ilumina de rojo: a partir del momento en que el LED cambia a rojo, la ca-
pacidad de la pila es todavía de un máximo de 2 horas de servicio. Recomendamos re-
cambiar la pila cuanto antes por una nueva.
• Si se utiliza un acumulador, 15 minutos antes de que éste esté agotado, el LED pasa a
rojo.
3 Conmutador de frecuencias: con este conmutador corredizo puede regular el trans-
misor en una de tres frecuencias portadoras diferentes dentro de la banda de frecuen-
cias del transmisor.
4 GAIN: con este conmutador corredizo puede regular la sensibilidad de entrada audio
del transmisor en dos etapas : "HIGH" = sensibilidad de entrada alta, "LOW" = sensi-
bilidad de entrada baja.
5 Clip del código de colores: el color de este clip de plástico corresponde a la gama de
frecuencias portadoras de su transmisor. Los receptores con la misma gama de frecuen-
cias portadoras están marcados con el mismo color. En el Suplemento ("Manual Supple-
ment") del Manual de Instrucciones se encuentra una tabla con el código de colores.
El clip del código de colores del HT 40 FLEXX es removible y puede ser reemplazado por
el clip de recambio semitransparente suministrado.
6 Tapa de la caja de pilas: véase el Capítulo 3.1.
7 Etiqueta de frecuencia portadora: encima de la caja de pilas está pegada una etiqueta
con la designación de la banda de frecuencias portadoras y las tres frecuencias porta-
doras del transmisor.
53
