2 Apresentação
2.5 Emissor de mão
HT 40 FLEXX
2.5.1 Elementos
de comando

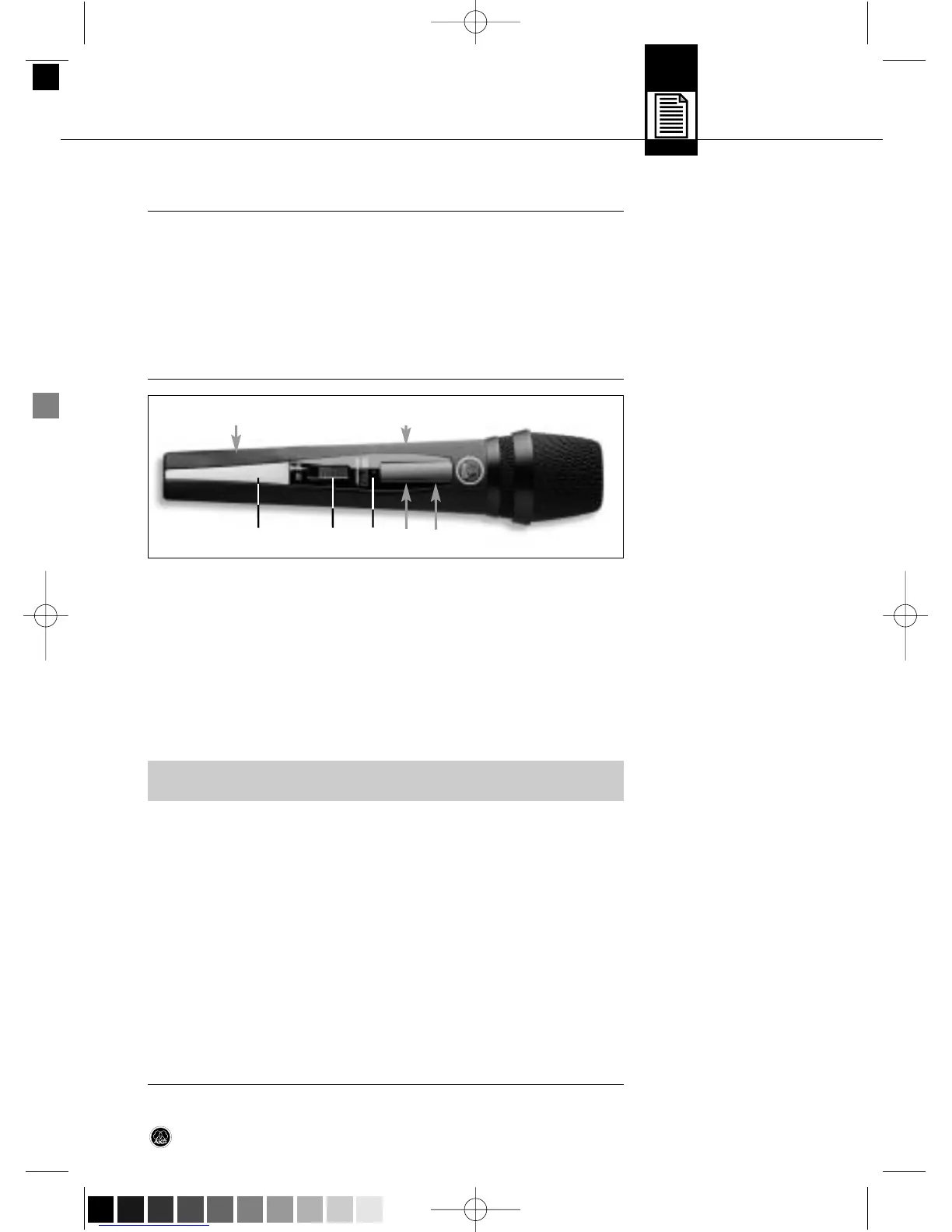

Fig. 2: Os elementos de
comando do HT 40 FLEXX
Veja fig. 2.
Nota:
4 Tampa do compartimento de pilhas: veja capítulo 3.1.
5 Etiqueta da freqüência portadora: Acima do compartimento de pilhas encontra-se
uma etiqueta adesiva com a freqüência portadora do emissor.
O emissor de mão HT 40 FLEXX proporciona três freqüências portadoras comutáveis e es-
tabilizadas a cristal dentro da banda de freqüências escolhida no seu pedido (largura da
banda 3 MHz) na faixa de freqüência portadora UHF de 660 MHz a 865 MHz e está provido
de uma antena integrada na carcaça.
A cabeça do microfone fixamente ligada ao emissor possui um transdutor AKG de alta qua-
lidade com característica cardióide e distingue-se pela baixa sensibilidade em relação a ruí-
dos de mão, pela boa supressão de realimentação e pela perfeita qualidade de áudio. Além
disso, está provida de um filtro de vento e filtro pop para suprimir ruídos de respiração e es-
talos.
1 Chave liga/desliga: esta chave deslizante possui três posições:
ON: a alimentação elétrica está ligada.
MUTE: o sinal de áudio proveniente da cabeça do microfone está colocado em mudo,
porém a alimentação de corrente elétrica e a freqüência portadora RF continuam ligadas.
OFF: a alimentação elétrica está desligada.
2 LED de controle: este LED indica que o emissor está pronto para operação.
O LED brilha em cor verde: a pilha está em ordem.
O LED brilha em cor vermelha: a partir do momento em que o LED muda para a cor
vermelha, a capacidade da pilha chega apenas para 2 horas no máximo. Recomenda-
mos substituir a pilha o mais depressa possível por uma pilha nova.
• Se utilizar um acumulador, o LED mudará para vermelho 15 minutos antes de o acu-
mulador ficar esgotado!
3 Chave de seleção de freqüência: com esta chave deslizante pode ajustar o emissor
a uma das três freqüências portadoras diferentes dentro da banda de freqüências por-
tadoras do emissor.
4 GAIN: com este controle deslizante pode ajustar a sensibilidade de entrada de áudio do
emissor a dois níveis: "HIGH" = alta sensibilidade de entrada, "LOW" = baixa sensibili-
dade de entrada.
5 Clip de código de cores: a cor do clip de material sintético corresponde à banda de
freqüências portadoras do seu emissor. Os receptores com a mesma banda de fre-
qüências portadoras são assinalados com a mesma cor. Na folha adicional ("Manual
Supplement") juntada ao manual encontrará uma tabela com o código de cores.
O clip de código de cores do HT 40 FLEXX pode ser removido e substituído pelo clip se-
mitransparente incluído na embalagem.
6 Tampa do compartimento de pilhas: veja capítulo 3.5.
7 Etiqueta de freqüência portadora: acima do compartimento de baterias encontra-se
uma etiqueta adesiva, indicando a banda de freqüências portadoras e as três freqüên-
cias portadoras do emissor.
