Anschluss an Audiogeräte
Das Mikrofon verwendet einen Kondensatorwandler, der für
48-Volt-Phantomspeisung nach IEC 61938 geeignet ist. Weder die Membran
noch die rückseitige Elektrode sind dauerhaft polarisiert. Daher benötigt das
Mikrofon eine externe Stromversorgung.
Das Mikrofon besitzt einen symmetrischen Ausgang mit 3-poligem XLR-Stecker:
Pin 1: Schirm
Pin 2: Signal +
Pin 3: Signal –

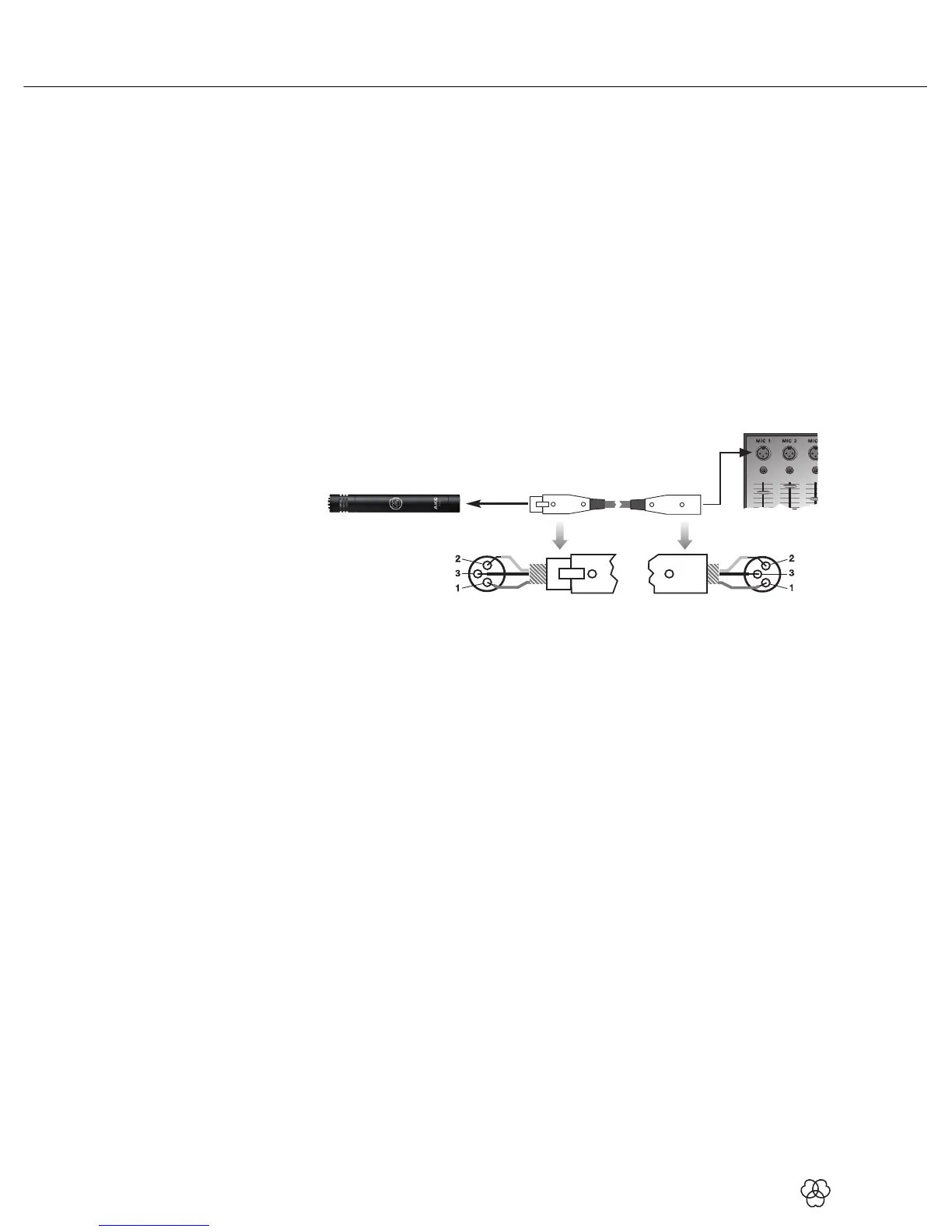

Abbildung 2: Anschluss an einen symmetrischen Eingang mit Phantomspeisung
1) Verwenden Sie ein XLR-Kabel, um das Mikrofon an einen symmetrischen
XLR-Eingang mit Phantomspeisung anzuschließen.
2) Phantomspeisung einschalten. (Weitere Informationen finden Sie im
Benutzerhandbuch des Geräts, an welches Sie das Mikrofon anschließen
möchten.)
