56 P820
Descripción
Parte posterior

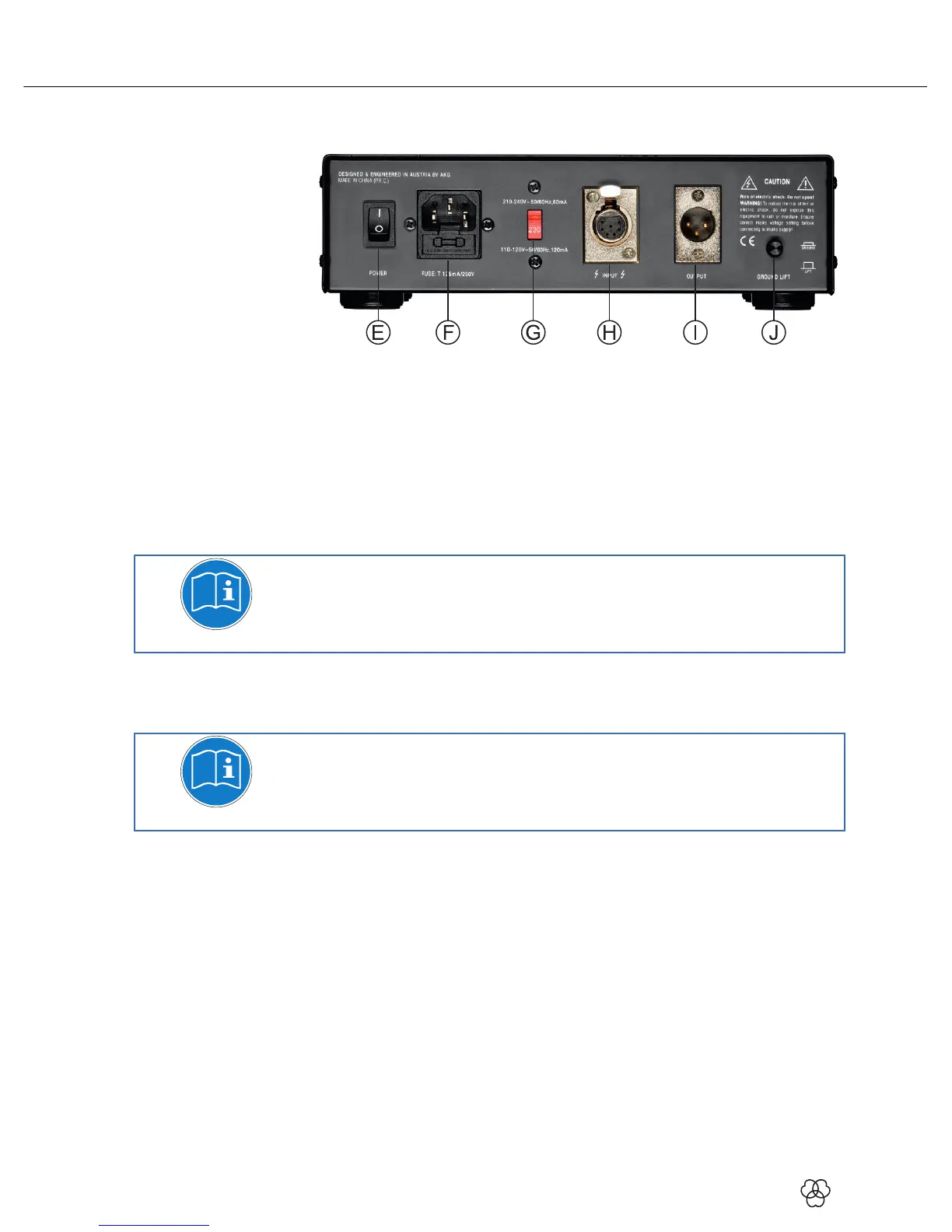

Figura 2: Mandos, entradas y salidas en la parte trasera de la unidad de control
remoto
E Interruptor POWER: Permite situar la unidad en estado de ENCENDIDO
(posición «I») o APAGADO (posición «0»). La LED POWER situada en la parte
frontal se encenderá cuando el dispositivo esté ENCENDIDO y se apagará
cuando se sitúe la unidad en posición de APAGADO.
F Entrada de CA: Toma de corriente conforme con la norma IEC, con
portafusibles integrado.
NOTA
Para evitar daños, use exclusivamente fusibles de sustitución del mismo tipo y
características (125 mA/250 V, de efecto retardado).
G Selector de tensión: Permite ajustar la tensión de entrada en un valor
entre 210 y 240 VCA (posición «210-240 V») o entre 110 y 120 VAC
(posición «110-120V»).
NOTA
Para evitar daños, asegúrese siempre de que el selector de tensión esté ajustado
a la misma tensión que la toma de corriente disponible en el lugar donde vaya a
usar el aparato.
H INPUT: conector XLR hembra de 7 pines para conectar el cable de
control/audio dedicado para el micrófono.
I OUTPUT: este conector equilibrado XLR de 3 pines proporciona la señal de
salida del micrófono.
J GROUND LIFT: este botón le permite suprimir el zumbido provocado por un
bucle de tierra.
Para interrumpir la conexión a tierra del chasis, pulse el botón GROUND
LIFT para situarla en la posición «LIFT».
Para restablecer la conexión a tierra del chasis, pulse el botón GROUND
LIFT para situarla en la posición «GROUND».
