Seilwinde
10
D
Montage

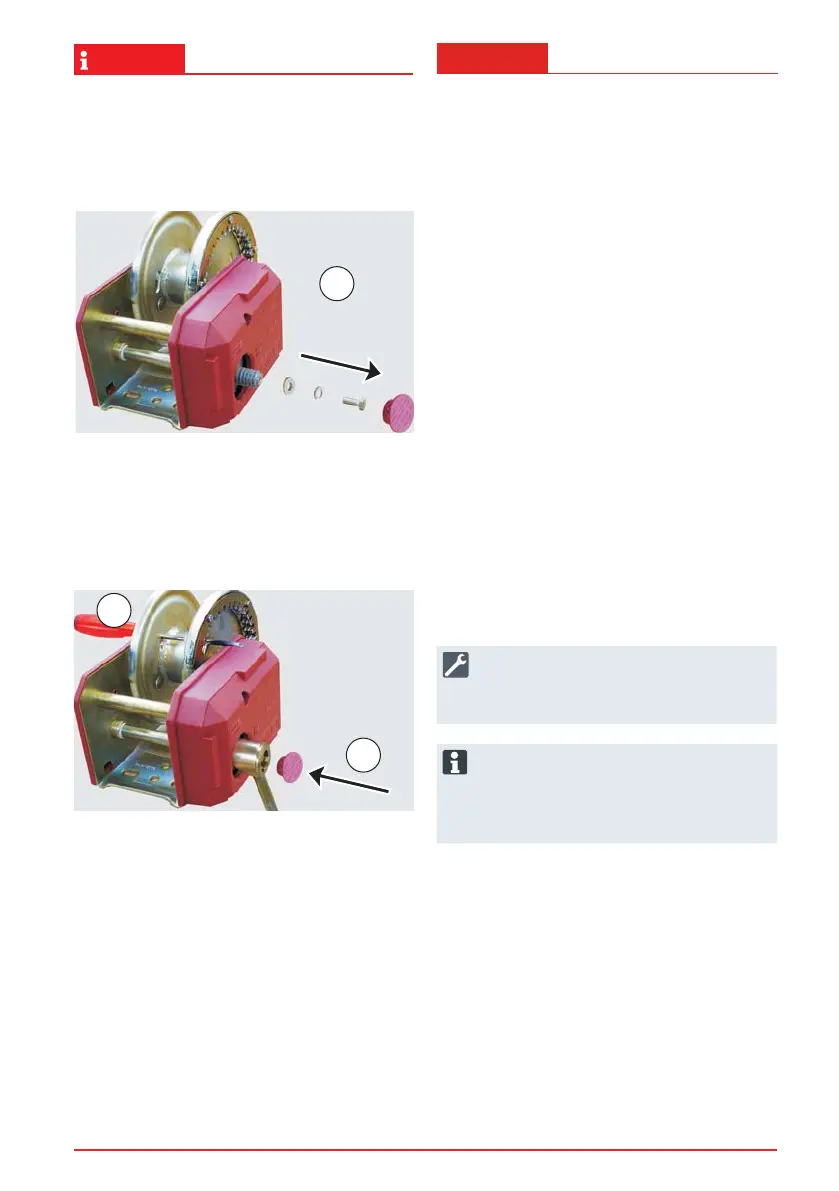

Kurbel montieren
Typ 351, 501, 901
1. Skt.-Schraube, Federring und Scheibe von
der Antriebswelle abnehmen (a).
Seiltrommel blockieren (2. b).
(z.B. mit Schraubendreher)
Kurbel auf die Antriebswelle aufdrehen 3.
bis die Kurbelmutter an der Bremsscheibe
anliegt.
Scheibe einlegen.4.
Federring aufstecken, Skt.-Schraube eindre-5.
hen und festziehen.
Blockierung der Seiltrommel entfernen.6.
7. Abdeckkappe aufstecken (c).
Zum Anziehen Drehmomentschlüssel
verwenden!
Anziehdrehmoment 15 Nm.
Die Kurbel muss sich mindestens
¼ Umdrehung nach links drehen lassen
ohne dass sich die Antriebswelle bzw.
die Seiltrommel bewegt!
a
b
c
