AL-KO 901A - Einbaulage; Umlenkrollen; Seilwinde Befestigen

Seilwinde
18
D
Seilwinde befestigen
Typ Befestigungsmaterial Dreh-
moment
351 3  Skt.-Schrauben M8
3
 Scheiben 8
25 Nm
501
651D
901
901A
3
 Skt.-Schrauben M10
3
 Scheiben 10
49 Nm
1201A 4  Skt.-Schrauben M10
4
 Scheiben 10
49 Nm

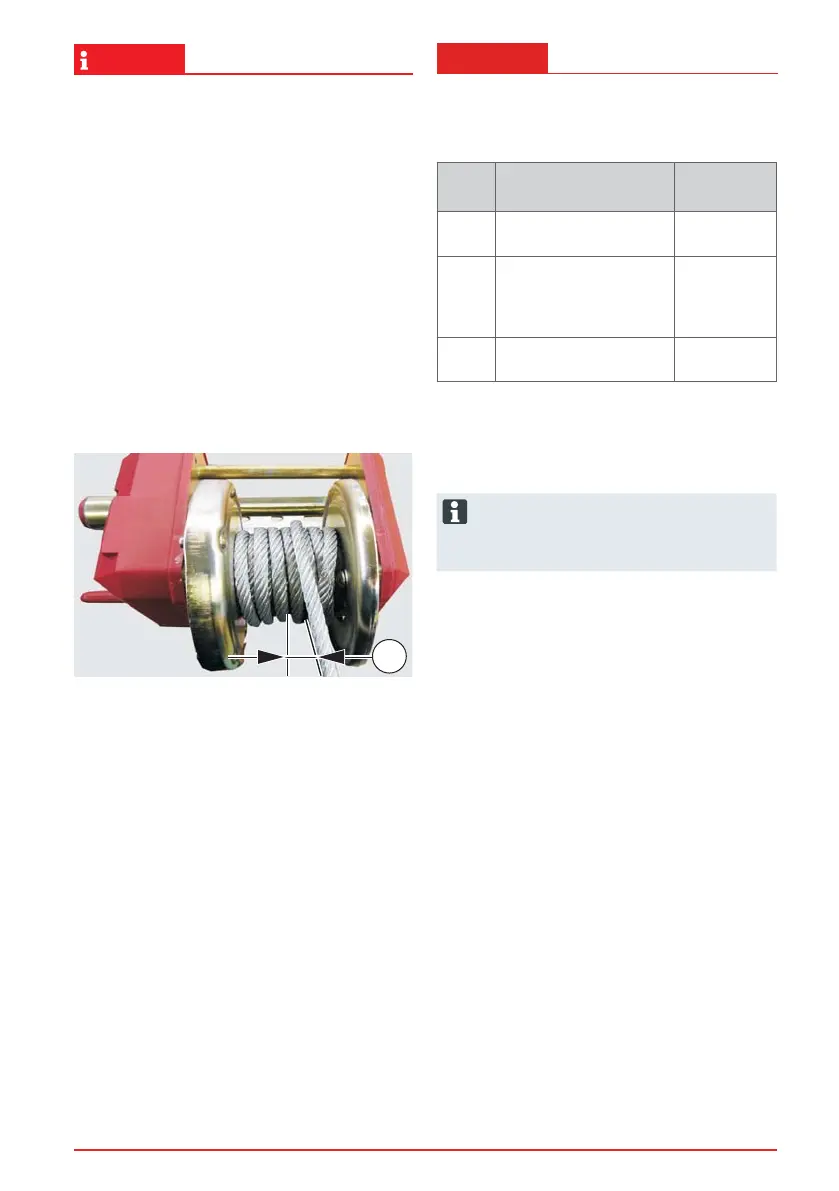

Einbaulage
Der Ablenkwinkel (a) darf beim Auf- oder
Abrollen nicht mehr als 4° betragen.
Umlenkrollen
Der Mindestdurchmesser der Umlenkrollen muss
das 12-fache des Seildurchmessers betragen.
Beispiel:

Seilstärke Ø 7 mm 
Umlenkrolle Ø 84 mm 
a
