508228-01Issue 2136Page 28 of 41
CRANKCASE HEATER (HR1)
HIGH PRESSURE SWITCH
(S4) — LIQUID LINE

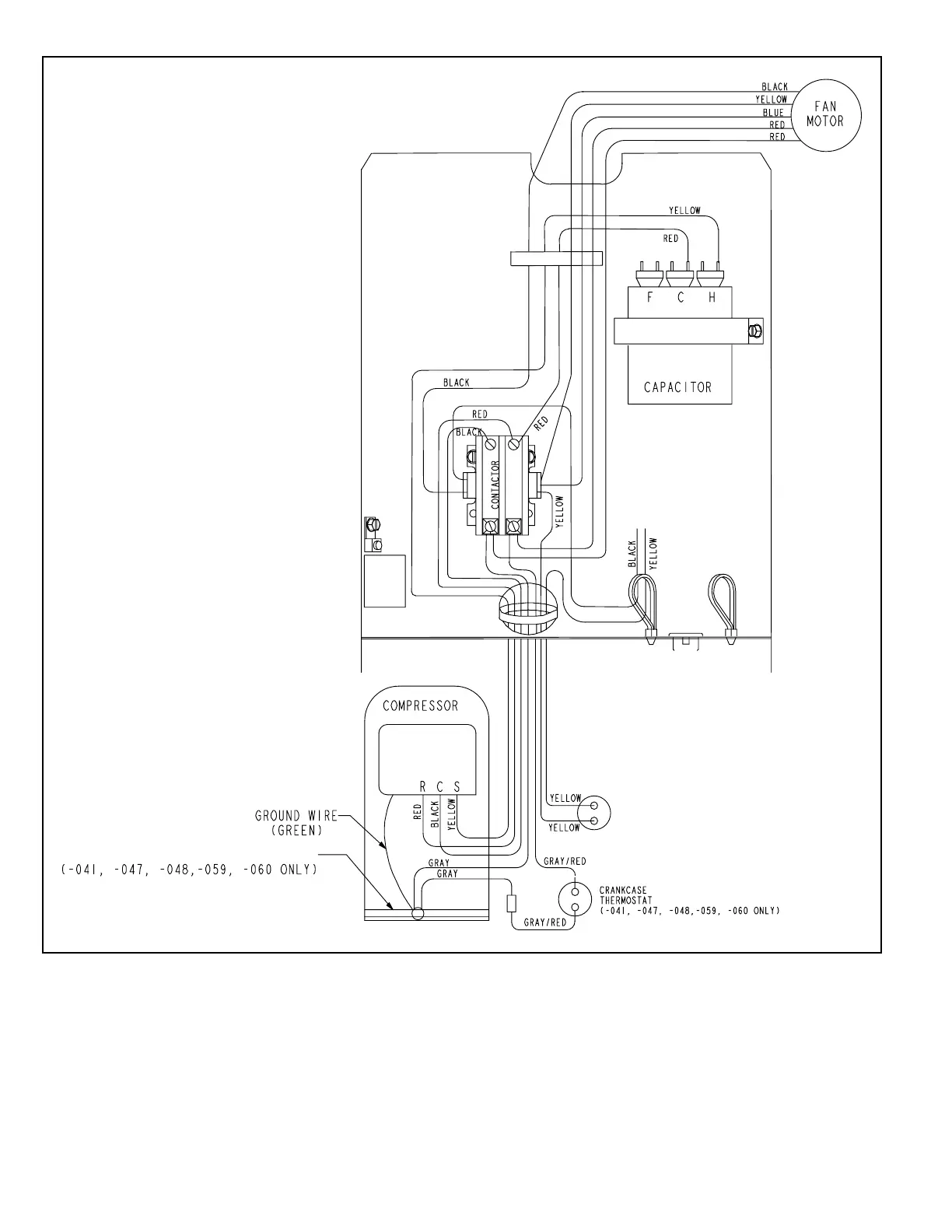

Figure 10. Typical Factory Wiring Diagram (Copeland Compressor) (59 model only)
