508228-01 Issue 2136 Page 29 of 41
CRANKCASE HEATER (HR1)
HIGH PRESSURE SWITCH
(S4) — LIQUID LINE
CRANKCASE THERMOSTAT (S40)
THERMAL PROTECTION
SWITCH (S5 OR S173)

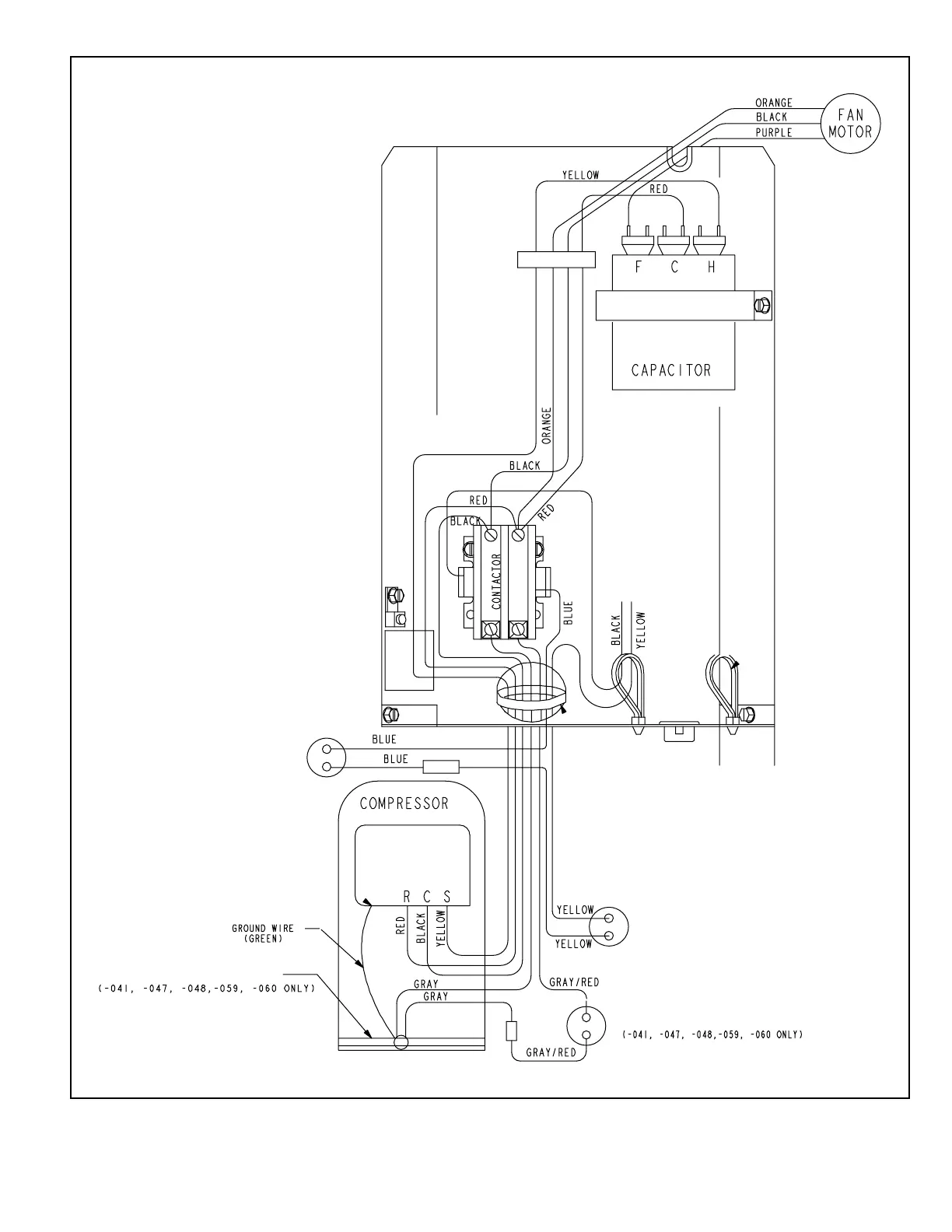

Figure 11. Typical Factory Wiring Diagram (Interlink Compressor)
