Alpine DVA-9860 - Exemple du Système

58-FR

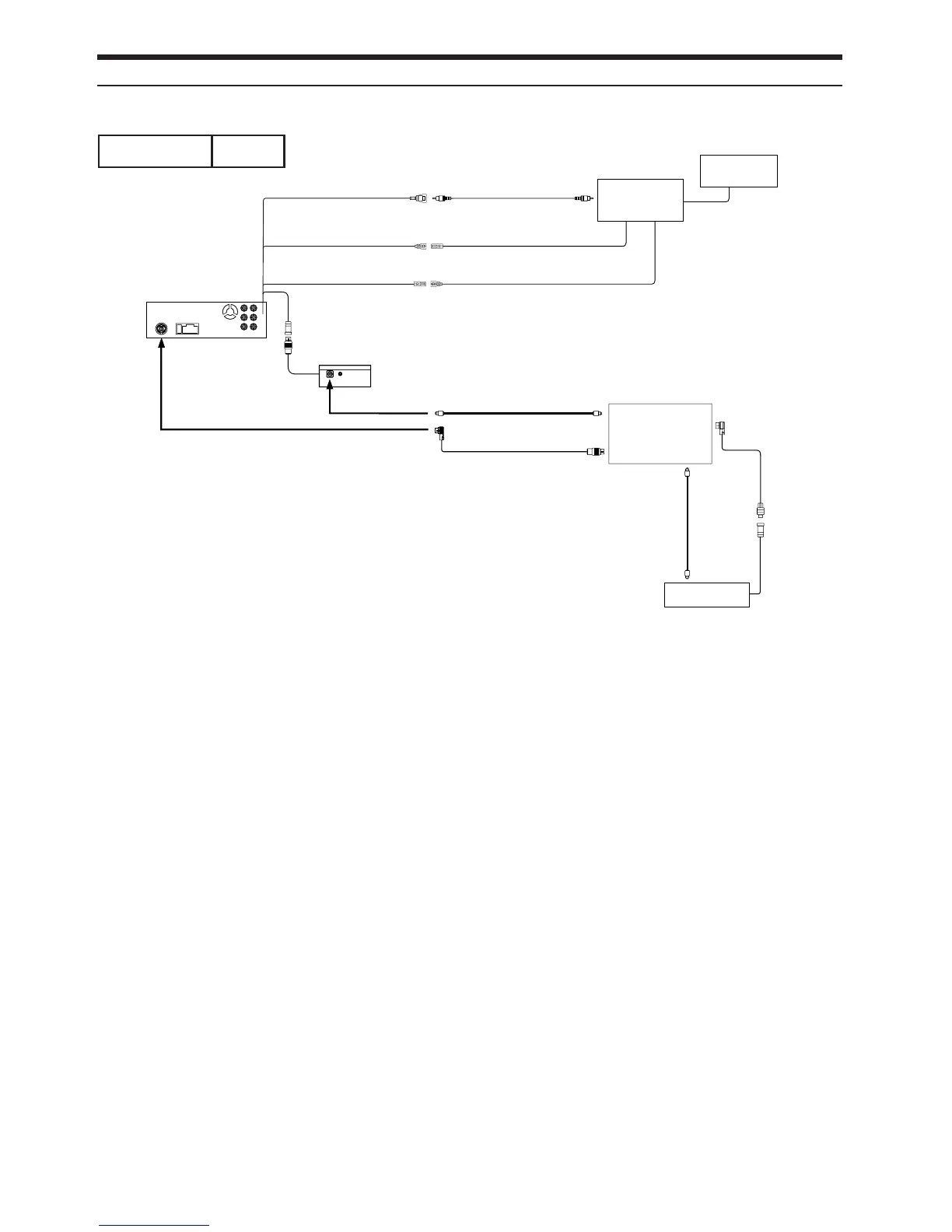

Exemple du système
Raccordez le processeur audio numérique compatible Ai-NET (compatible avec fibre numérique) et le moniteur à panneau tactile/changeur
Commutateur
du système
EQ/
DIV
DVA-9860
Moniteur à panneau
tactile
(Vendu séparément)
Borne d’entrée vidéo
Boîtier de moniteur à
panneau tactile
(Vendu séparément)
Audio processeur
numérique compatible Ai-
NET (vendu séparément)
(compatible avec fibre
numérique)
Ai-NET Câble
Borne d’entrée de
fibre numérique
(pour le
changeur)
Changeur CD compatible
Ai-NET (vendu séparément)
** Raccordez uniquement un
changeur CD compatible avec
fibre numérique.
Borne de sortie Ai-NET
**
Câble à fibre
numérique
Câble Ai-NET
(Blanc/Brun)
Fil de sortie de la télecommande
• Quand un produit compatible avec fibre numérique est connecté, il est
nécessaire de régler le mode de cette appareil. Se reporter à «Réglage
de la sortie numérique» (page 22) et régler sur ON. Puis se reporter à
«Réglage du processeur audio numérique» (page 22) et changez le
réglage.
* Lors d’une connexion avec le PXA-H510 :
• Connectez la borne d’entrée á fibre numérique au DVD.
• Le DVA-9860 et DVA-5205 ne peuvent pas être connectés en même
temps si l’entrée á fibre numérique est utilisée.
Respecter les points suivants lors de l’utilisation d’un câble à fibre
optique.
• Évitez de plier en coude court le câble à fibre optique.
• Ne pas embobiner le câble à fibre optique avec un rayon inférieur à
30 mm.
• Ne rien placer sur le câble à fibre optique.
Fil de sortie vidéo
(Jaune) Câble de rallonge RCA (vidéo)
Fil d’entrée de la télecommande
Fil de commande de moniteur
(Blanc/Rose) (Blanc/Rose)
(Blanc/Brun)
Vers borne de sortie
numérique
Câble de fibre optique
Borne d’entrée de fibre numérique
(pour appareil principale)*
