Instalación
Precaución
No bloquear el ventilador de la unidad o el disipador térmico, para no
impedir la circulación del aire. Si se bloquea, el calor se acumulará
dentro de la unidad y podría causar un incendio.
Agujero de la ventilación de aire
(Parte trasera)
1

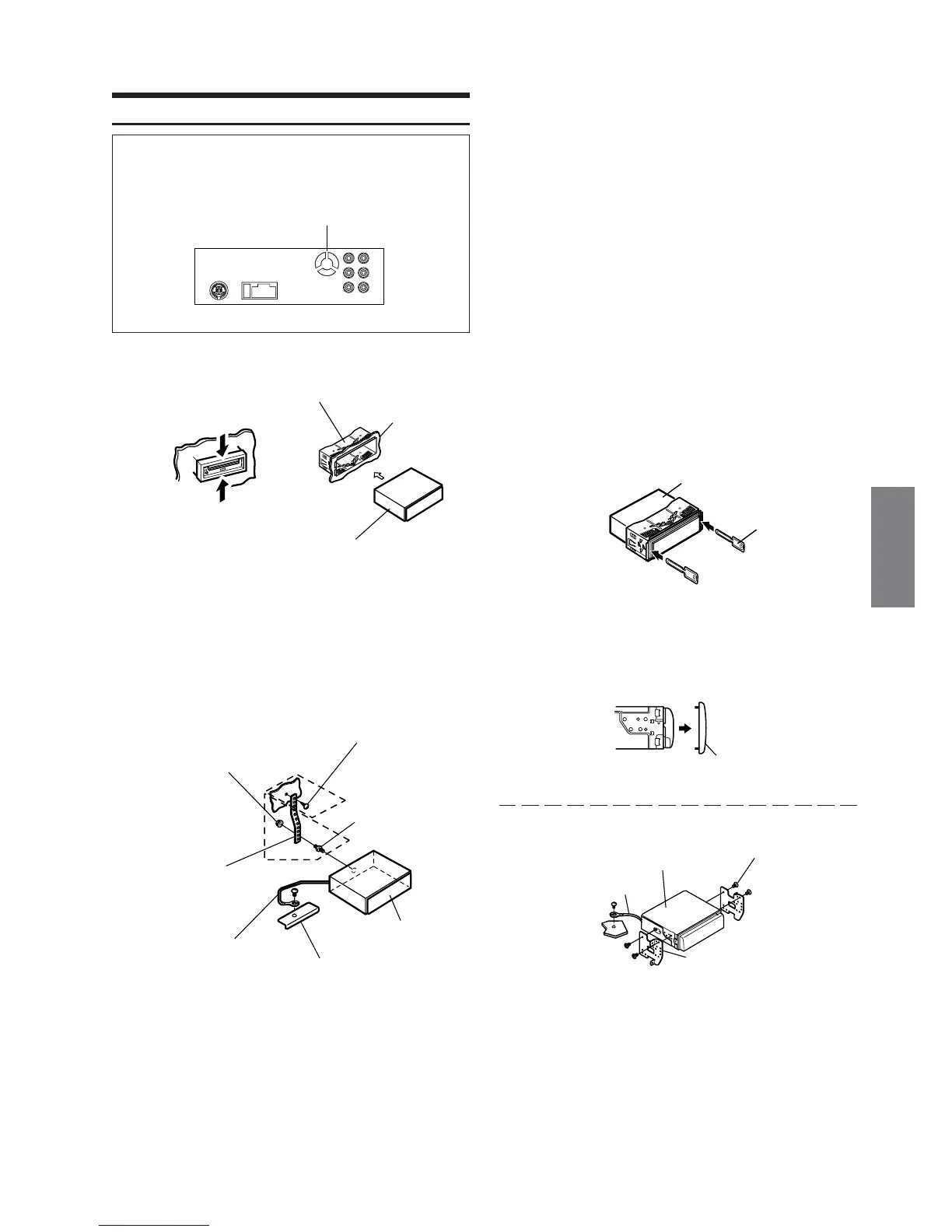

Retire el panel delantero desmontable (refiérase a la
página 8). Deslice el manguito de montaje de la unidad
principal (ver "Remoción" en esta página). Inserte el
manguito de montaje en el tablero de instrumentos.
NOTA
Por favor examinar la instalación. Asegúrese de que no se aplique presión
externa a la parte superior de la unidad ni a la pieza frontal desmontable.
2
Refuerce siempre la instalación de la unidad principal
con la abrazadera metálica de montaje (no
suministrada). Fije el cable de tierra de la unidad a una
parte metálica despejada, usando un tornillo (*) que ya
está fijado en el chasis del automóvil.
∗∗
∗
NOTA
Para el tornillo marcado **, utilice un tornillo apropiado para el lugar de
montaje.
Conecte cada uno de los cables de entrada
provenientes de un amplificador o ecualizador a los
cables de salida correspondientes provenientes de la
parte trasera izquierda del DVA-9860. Conecte todos
los demás cables del DVA-9860 siguiendo las
instrucciones de la sección CONEXIONES.
3 Deslice el DVA-9860 dentro del panel de instrumentos
hasta que suene un “clic”. Esto asegurará el que la
unidad quede adecuadamente bloqueada y que no se
salga accidentalmente del panel de instrumentos.
Instale el panel frontal desmontable.
Remoción
1. Retire el panel delantero desmontable.
2. Inserte las llaves de fijación en la ranura por las guías
situadas a cada lado de la unidad. A continuación, podrá
extraer la unidad del manguito de montaje.
3. Tire la unidad hacia fuera, manteniéndola destrabada
mientras lo hace.
No aplicar ninguna
presión aquí
No aplicar ninguna
presión aquí
Tablero de
instrumentos
Manguito de
montaje (Incluído)
Esta unidad
Perno
Cable de tierra
Tuerca hexagonal (M5)
Abrazadera
metálica
de montaje
Tomillo
Chasis
Esta unidad
Placa frontal
Cable de tierra
NOTA
Fije el cable de tierra de la unidad a una parte metálica despejada,
usando un tornillo (
∗
) que ya está fijado en el chasis del automóvil.
∗
Tornillos (M5 × 8)
(Incluídos)
Soporte de montaje
<VEHÍCULO JAPONÉS>
Esta unidad
Esta unidad
Llave de fijación
(Incluída)
