Altech ALT-PAC3200C User Manual

2019-276-V01
21 (48)
MAINTENANCE INSTRUCTIONS
Before cleaning or maintenance, turn the appliance off by pressing the button on the control panel or remote control.
Wait for a few minutes then unplug from the mains socket.
2 3
Motor kW 3 x 400 V
1,5 mm
2
2,5 mm
2
4,0 mm
2
6,0 mm
2
0,55 246 m – – –
0,75 200 m 333 m – –
1,10 146 m 244 m 390 m –
1,50 109 m 180 m 290 m 435 m
Motor kW 3 x 400 V
Amp
0,55 1,7
0,75 2,2
1,10 3,0
1,50 4,0
Kopplingsschema för djupbrunnspumpar
UNDERHÅLL
Djupbrunnspumpen är i sig själv underhållsfri. Ett
normalt slitage vid pumpning av rent vatten märks
först efter mycket lång tid i drift, dvs pumpen förlorar
kapacitet. Dock skall anläggningens elektriska del un-
derkastas en fortlöpande kontroll av tex nätspänning.
strömförbrukning, manöverorganens elektriska och
mekaniska funktion. fukt, oxidation, brända kontakter
etc. Det är också lämpligt att fortlöpande kontrol-
lera pumpmotorns lindningsvärden. Avvikelser från
föreskrivna lindningsvärden tyder på driftstörningar.
Pumpar som ej är i drift under längre perioder kan utan
problem förbli installerade.
En kortare drift c:a 5–10 minuter per månad förhindrar
att pumpens roterande system fastnar pga. avlagringar.
Ej installerade pumpar skall lagras i sval lokal och verti-
kalt. Före återinstallation, kontrollera motorns fyllning
respektive att det roterande systemet ej fastnat. En rätt
installerad undervattenspump har alla förutsättningar
att ge en lång och säker drift förutsatt att den erhåller:
• rättnätspänning
• rentkalltvatten
• rättstartfrekvens
Det är viktigt för pumpen och anläggningens funktion,
att regelbundet eller minst en gång per år kontrollera
luftmängden i hydroforen. Observera att antalet starter
per timma ej får överskrida 20 st. Den situationen
kan uppstå om hydroforen som används har felaktig
luftmängd. Är anläggningen monterad med membran-
hydrofor skall lufttrycket vara 0,2 bar under pumpens
starttryck. Om tex. starttrycket är 1,5 bar så skall luft-
trycket vara 1,3 bar. Innan pump-anläggningen startas,
kontrollera dessa värden. Vid kontroll av membranhy-
droforens lufttryck skall den alltid vara tom på vatten.
Luftventilen på tanktoppen är av samma typ som finns
på bildäck. Tryckmätning, påfyllning samt avtappning
av luft sker på samma sätt som på ett vanligt bildäck.
Djupbrunnspump: Maximal kabellängd i
meter Avstånd pumpmotor – mätarcentral
Kabeldimensionering enligt tabellerna är vår generella
rekommendation för att garantera djupbrunnspumpens
goda funktion under normala förhållanden. Avvikande
driftsförhållanden som spänningsfall på elnätet, drift
via elverk, varvtalsreglering med frekvensomriktare m
m kan medföra annan dimensionering Lokala stark-
strömsföreskrifter skall beaktas.
REKOMMENDERAD
UNDERVATTENSKABEL
H07RN-F
Djupbrunnspump.
Effekt och märkström
Säkerhetsinstruktion
Installation och drift av roterande maskiner och ap-
parater kan vid icke fackmässig och oriktig hantering
ge upphov till omfattande person- och materialskador.
Bidra till en säker arbetsmiljö samt en ökad livslängd
hos den levererade materielen genom att observera
följande varningssymboler.
Elektrisk anslutning får enbart göras av
behörig elektriker i enlighet med Stark-
strömsföreskrifterna.
Pumpa aldrig andra vätskor än de pumpar-
na är avsedda för. Detta gäller i synnerhet
eldfarliga, explosiva eller frätande vätskor.
Överskrid aldrig maximalvärdena för tryck
och temperatur. Trycksatta rörsystem skall
alltid förses med godkänd säkerhetsventil.
Vid arbete på pumpen (apparaten) skall
alltid arbetsskyddsbrytaren vara frånsla-
gen.
Läs alltid den medlevererade montage-
föreskriften. Om den har förkommit eller
förstörts, kontakta oss.
Tryckkärl monterade i pumpanläggningar
och rörsystem skall vara typgodkända av
ackrediterat kontrollorgan i enlighet med
Arbetsmiljölagen 3 kapitlet , 8 paragra-
fen. Typgodkännandenumret skall vara
angivet på tryckkärlet och leverantören är
på anmodan skyldig att överlämna giltigt
typgodkännandecertifikat.
FARA
FARA
VARNING
VARNING
WARNING!
• Cleaning and user maintenance shall not be made by children without supervision.
• Disconnect the appliance from its power source during service and when replacing parts and cleaning.
• Do not touch the buttons on the control panel with your wet and damp fingers.
• Do not clean the unit with water. Water can enter the unit and damage the insulation, creating a shock hazard. If water
enters the unit, unplug it immediately and contact the Customer Service.
• Do not use hazardous chemicals to clean or come into contact with the unit. To prevent damage to the surface finish, use
only a soft cloth to the clean appliance. Do not use wax, thinner or a strong detergent. Do not use the unit in the presence
of inflammable substance or vapour such as alcohol, insecticides, gasoline, etc

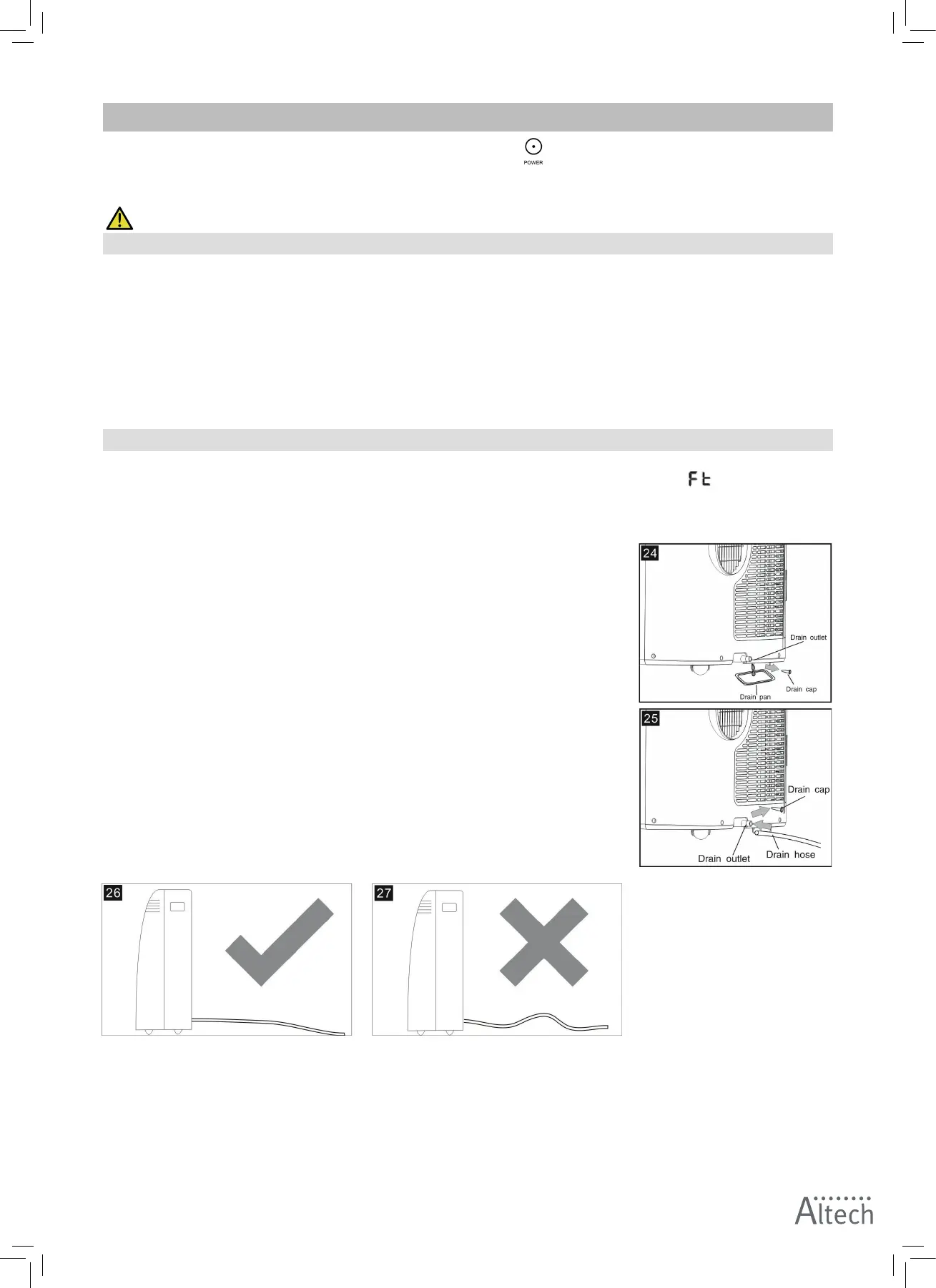

WATER DRAINAGE METHOD
When there is excess water condensation inside the AC, the AC stops running and the display shows (FULL TANK as men-
tioned in SELF-DIAGNOSIS). This indicates that the water condensation needs to be drained using the following procedures:
MANUAL DRAINING (Fig 24)
Water may need to be drained in high humidity areas.
1. Unplug the AC from power source.
2. Place a drain pan under the lower drain plug.
3. Remove the lower drain plug.
4. Water will drain out and collect in the drain pan (not supplied with all models).
5. After the water is drained, replace the lower drain plug firmly.
6. Turn on the AC.
CONTINUOUS DRAINING (Fig 25)
While using the AC in dehumidifier mode, continuous drainage is recommended.
1. Unplug the AC from the power source.
2. Remove the drain plug. While doing this operation some residual water may spill, use a
pan to collect the water.
3. Connect the drain hose (1/2" or 12.7 mm, not supplied).
4. The water can be continuously drained through the hose into a floor drain or bucket.
5. Turn on the AC.
Note! Be sure that the height of and section of the drain hose should not be higher than
that of the drain outlet, or the water tank may not be drained (Fig 26 and Fig 27).
.
