1 Монтаж
• Базовое оснащение трактора (Fig. 1/1):
Базовое оснащение трактора (консоль управления с
распределительным устройством) должно быть установлено в
зоне, доступной для обзора и удобной для работы с органами
управления, в свободном от вибраций и защищенном от
статической электризации месте кабины с правой стороны от
водителя. Расстояние до радиоустройства или радиоантенны
должно составлять не менее 1 м.
Обратите внимание
на то, что корпус компьютера имеет
токопроводящее соединение с шасси трактора через консоль
управления. Во время выполнения монтажных работ в местах
установки оборудования следует снять слой краски во избежание
возникновения статической электризации.
• Терминал управления AMATRON
+
(Fig. 1/2):
Держатель с компьютером устанавливается на трубу консоли.
• Бортовой компьютер (Fig. 1/3):
Бортовой компьютер следует монтировать по возможности в
защищенном месте агрегата.
• Датчик частоты вращения колеса (Fig. 1/4 или 5)
Подключите датчик частоты вращения колеса (в зависимости от
исполнения) либо к консоли управления, либо к бортовому
компьютеру. В качестве альтернативного варианта используйте
сигнальный кабель.
• Сигнальный кабель для сигнального разъема
трактора (Fig. 1/6):
Подсоедините сигнальный кабель к сигнальному разъему на
консоли управления трактора.
• Датчик рабочего положения (Fig. 1/7):
Монтируйте датчик рабочего положения на агрегате таким
образом, чтобы сигналы датчика демпфировались, если агрегат
не находится в рабочем положении!
Подключите датчик рабочего положения к бортовому
компьютеру.
• Подключение питания от аккумулятора (Fig. 1/8):
Необходимое рабочее напряжение составляет 12 В. Оно должно
подводиться напрямую от аккумулятора или пускового
устройства 12 В.
ο Коричневую жилу кабеля – к полюсу со знаком "+",
ο Голубую жилу кабеля – к полюсу со знаком "–".
Перед подключением терминала AMATRON
+
к трактору, на
котором установлено несколько аккумуляторов, в
соответствующем руководстве по эксплуатации или через запрос
к изготовителю трактора необходимо уточнить, к какому именно
аккумулятору должен быть подключен компьютер!

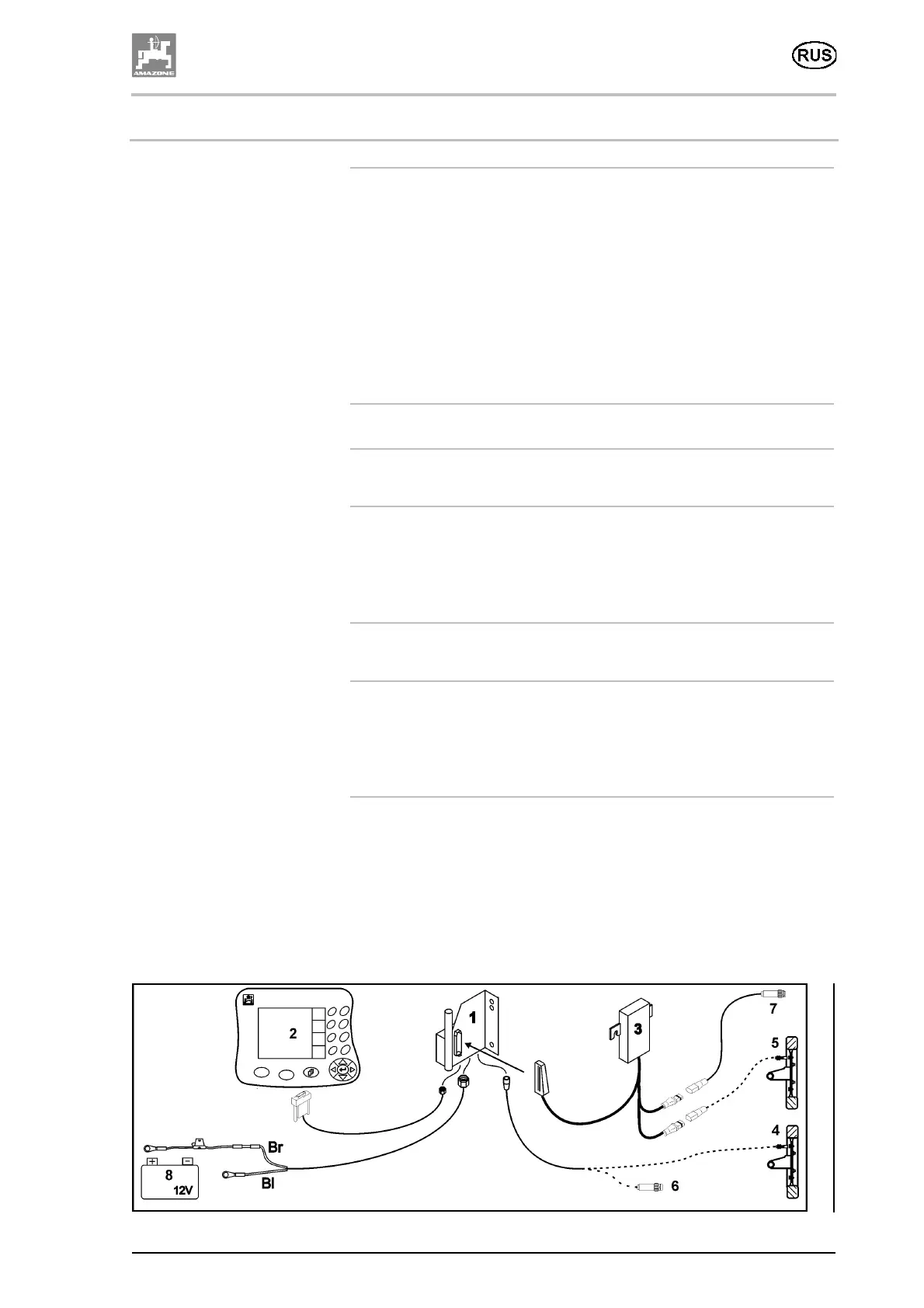

Рис. 106
