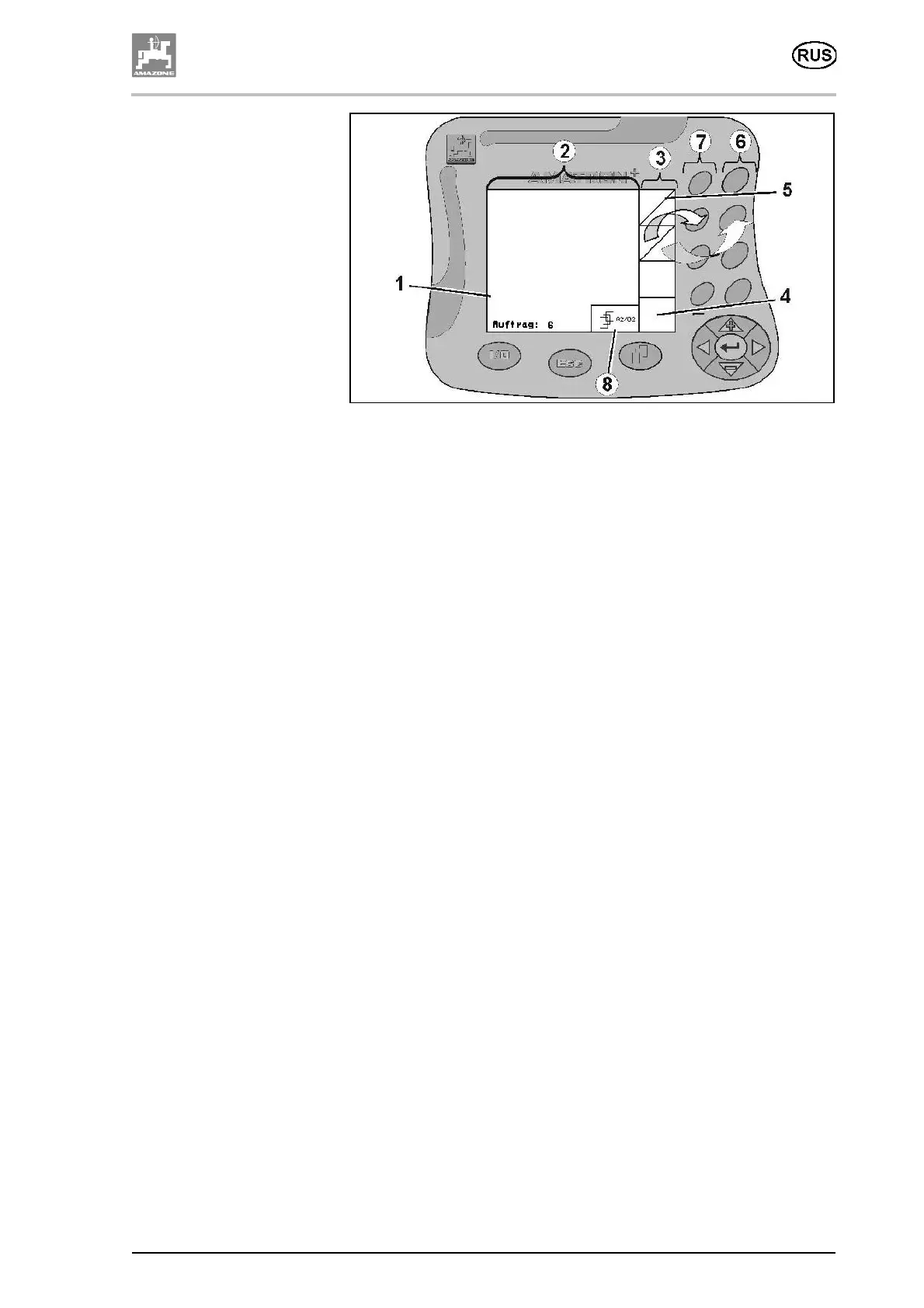

Рис. 107
• Дисплей (1). Дисплей состоит из рабочего экрана (2) и
функциональных полей (3).
• Функциональные поля представляют собой либо обычное
квадратное поле (4), либо квадратное поле с
перечеркивающей его по диагонали линией (5).
• Обычное квадратное поле: если функциональным полем
является обычное квадратное поле, активным является
только правый ряд (6) функциональных кнопок,
предназначенных для управления функциональным
полем.
• Квадратное поле с перечеркивающей его по диагонали
линией: если функциональным полем является квадратное
поле с перечеркивающей его по диагонали линией,
ο управление или вызов функционального поля
выполняется с помощью левого ряда (7)
функциональных кнопок, расположенного вверху слева.
ο управление или вызов функционального поля
выполняется с помощью правого ряда (6) кнопок,
расположенного
внизу справа.
• Правый ряд функциональных кнопок (6).
• Левый ряд функциональных кнопок (7).
• Символ «Далее». Если на дисплее появляется символ
«Далее», возможен выбор дополнительных пунктов меню
(8).
