6
indicata come una serie di segmenti di diagramma a barre sul display e da segnalazioni acustiche
variabili. Vedere le specifiche VolTect più avanti nel presente manuale per una descrizione completa
degli indicatori del grafico a barre.

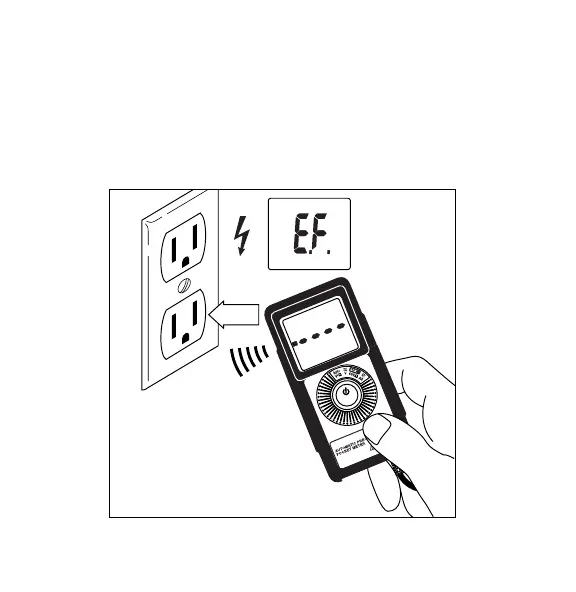

Nell’angolo superiore sinistro del multimetro è situata un’antenna, che rileva il campo elettrico
che circonda i conduttori che portano corrente. È ideale per rilevare collegamenti sotto tensione,
individuare rotture di fili e distinguere fra collegamenti sotto tensione e con potenziale di terra.
Per un’indicazione più precisa dei fili sotto tensione, ad es., per distinguere le prese sotto
tensione dalle prese con potenziale di terra, usare la funzione manuale V c.a. per eseguire le
misure di tensioni a contatto diretto.
Nota
Per la massima sensibilità, tenere il multimetro lontano dall’angolo VolTect
.
SELECT
PM55A
