SE
13
OBS!
Om någon av felkoderna ovan visas, stäng av
apparaten och kontrollera om det nns några
hinder som gör att felkoden visas. Starta
apparaten. Om felkoden fortfarande visas,
stäng av apparaten och dra ut stickproppen.
Kontakta behörig servicerepresentant eller
annan kvalicerad person.
MONTERING
• Placera apparaten på ett plant, stabilt
underlag. Annars nns risk för
egendomsskada, buller och/eller vibration.
• Apparaten ska anslutas till ett jordat
vägguttag och uppsamlingstråget ska vara
lättåtkomligt.
• Lämna minst 30 cm fritt utrymme runt
apparaten för korrekt funktion.
• Täck inte över apparatens inlopp och utlopp
eller signalmottagare – det kan skada
apparaten.
BILD 4

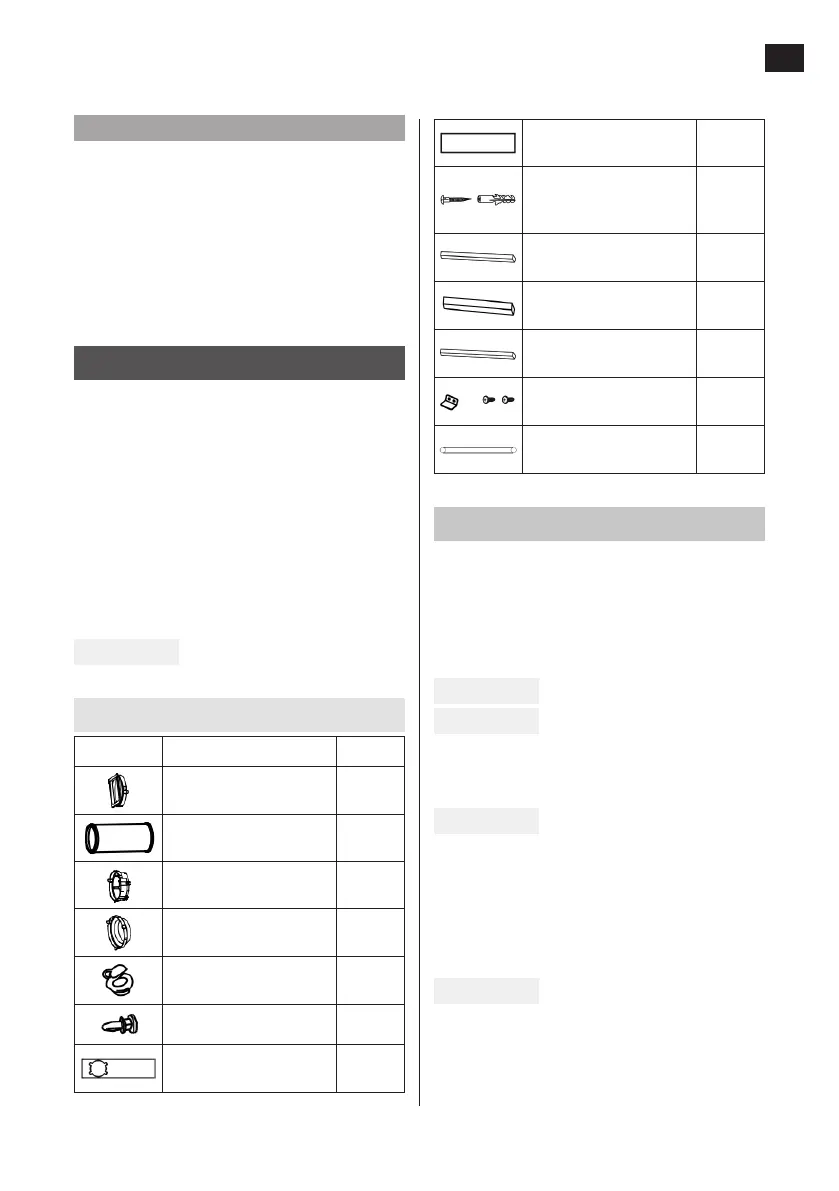

Monteringsdetaljer
Detalj Beskrivning Antal
Apparatadapter 1
Utlopsslang 1
Adapter för fönsterinsats 1
Adapter (A) för
väggutlopp
1
Adapter (B) för
väggutlopp
1
Skruv 1
Fönsterinsats A 1
Fönsterinsats B 1
Skruv och skruvplugg
(endast för
väggmontering)
4 + 4
Skumgummitätning A
(självhäftande)
2
Skumgummitätning B
(självhäftande)
2
Skumgummitätning C
(icke självhäftande)
1
Säkerhetsfäste med 2 st.
skruvar
1
Dräneringsslang 1
FÖNSTERMONTERINGSSATS
1. Tryck in utloppsslangen (B) i
fönsterinsatsadaptern (C) alternativt
väggadaptern (D) vid väggmontering och i
apparatadaptern (A). Adaptrarnas elastiska
plastspänndon låser automatiskt fast
slangen.
BILD 5
BILD 6
2. Anslut utloppsslangen till apparaten. För
in utloppsslangen i luftutloppet i pilens
riktning.
BILD 7
3. Justera fönsterinsatsen efter fönstrets
storlek.
4. Om fönstret är såpass brett att det behövs
två fönsterinsatser, använd skruven (E) för
att foga samman fönsterinsatserna när de
justerats till lämplig längd.
BILD 8
