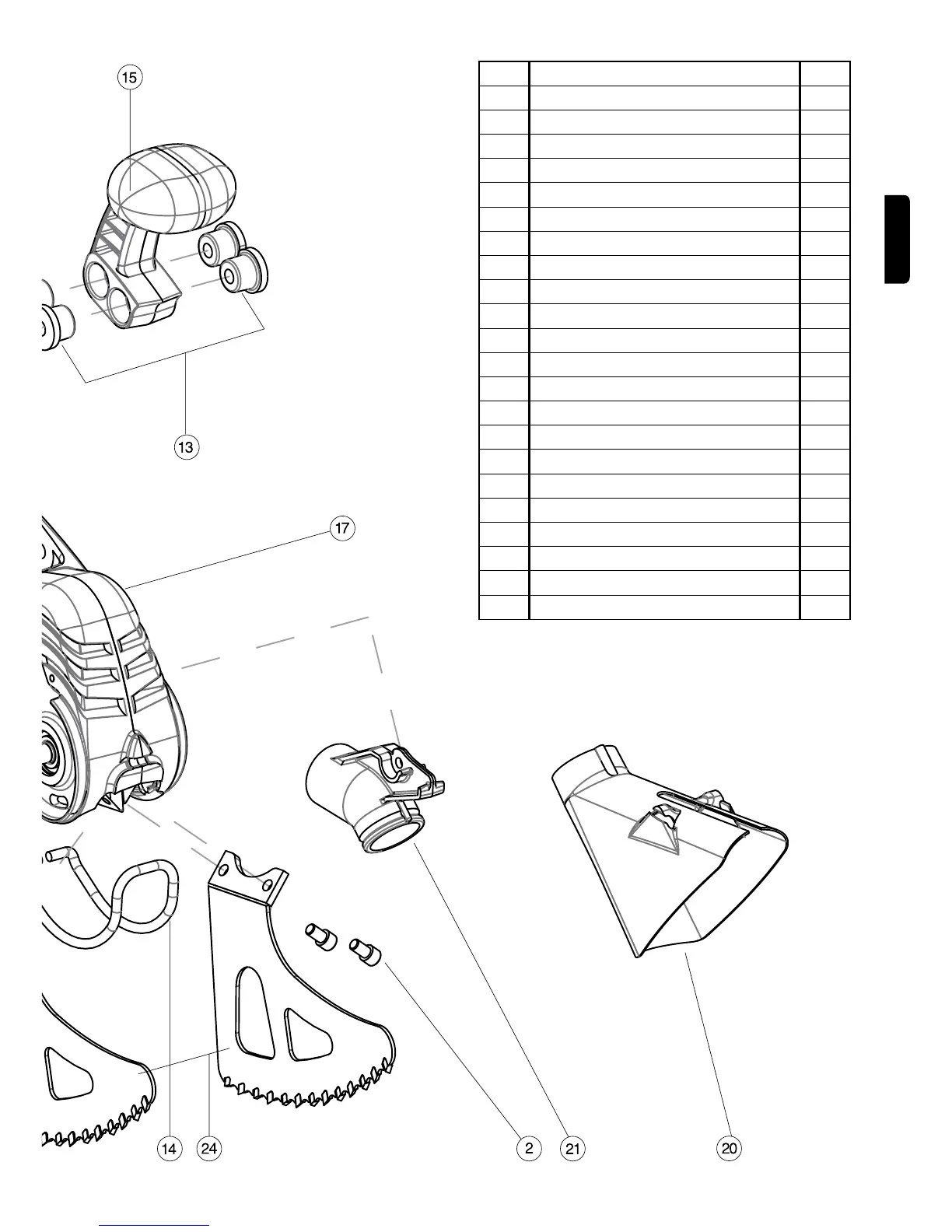

PARTS
KEY NO.
DESCRIPTION QUANTITY
1 Screw - Belt Cover , M4 X 12 4
2 Screw - Blade , M6 X 10 4
3 Brush - Cover 2
4 Washer - Step 1
5 Nut - Nyloc M6 1
6 Brush - Carbon 2
7 Clip - Internal 2
8 Pin 2
9 Pulley - Tension including Bearing - 696 1
10 Pulley - Power 1
11 Pulley - Drive 1
12 Belt 1
13 Bush 4
14 Guard 1
15 Handle - Top 1
16 Cover - Belt 1
17 Housing 1
18 Motor - (Regional) 1
29 ELECTRICAL PLUG (REGIONAL) 1
20 Boot - Dust Extraction Funnel 1
21 Bracket - Dust Extraction Fitting 1
22 Switch - (Regional) 1
23 Cover - Vent 1
24 General Purpose Blades 1
TM
ALLSAW™ 160
1 Kreuzschraube - Riemengehäuse, M4 x 12 4
2 Innensechskantschraube, M6 x 10 Inbus 4
3 Abdeckung Kohlebürste 2
4 Unterlegscheibe 1
5 Sechskantschraube 1
6 Kohlebürste 2
7 Interner Spreizring 2
8 Stift 2
9 Spannrolle 1
10 Antriebsrad 1
11 Getriebene Riemenscheibe 1
12 Riemen 1
13 Gummibuchse 4
14 Schutzbügel 1
15 Griff 1
16 Riemengehäuse 1
17 Gehäuse 1
18 Motor 1
19 Stromstecker 1
20 Staubabsaugtrichter 1
21 Anschuss Staubabsaugung 1
22 Schalter 1
24 Allzweckklingen 1
D
E
U
DeutScH 6
