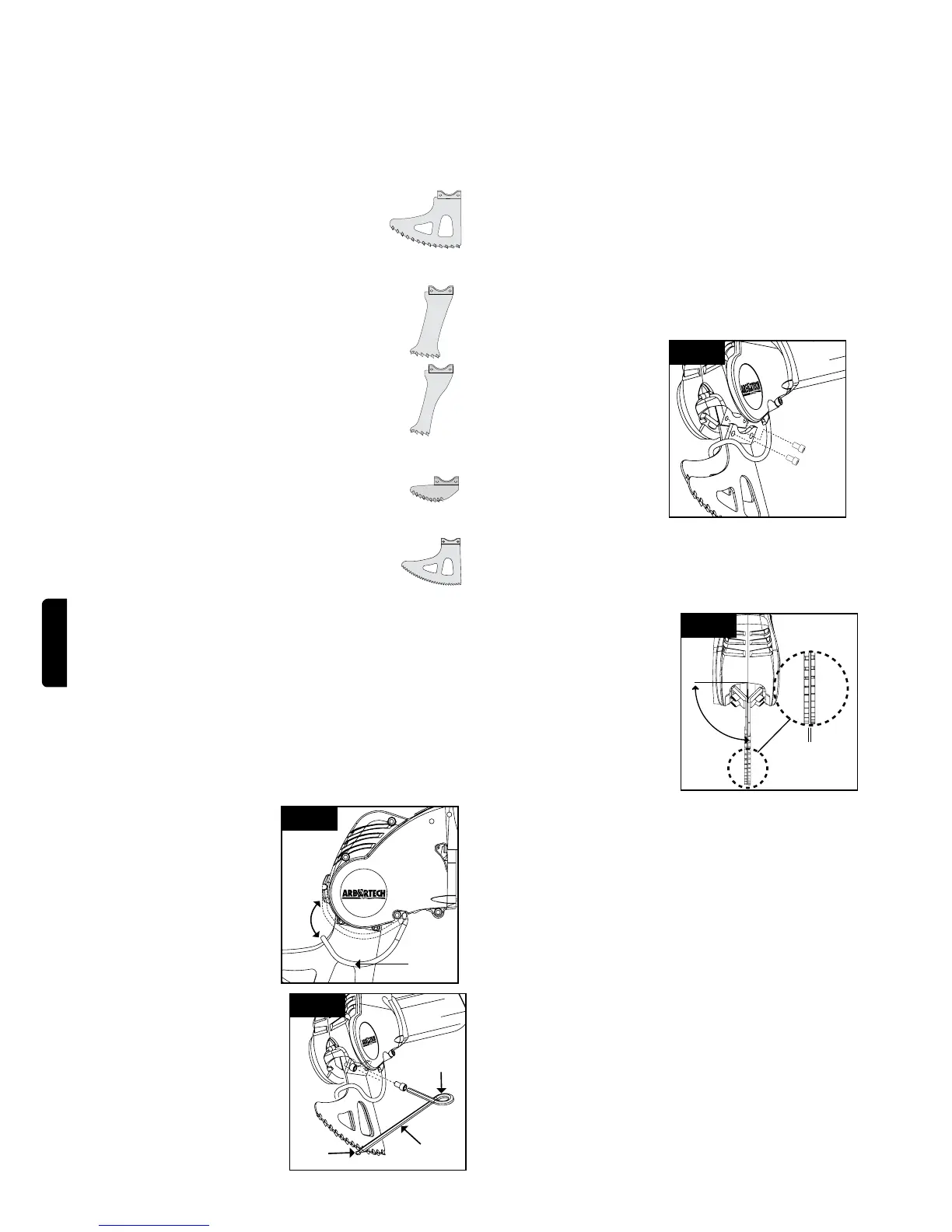

4.2 SKÆRE BLADE BESKRIVELSE
AS170 anvender forskellige blade til at skære forskellige
materialerogforskelligeproler.
Standard Sav blade er forsynet med
Hårdmetals tænder og er egnede for
normal arbejde i murværk og som basis
skære blade, til at skære op til en dybde
af 115mm.
Mørtel dybde blade er forsynet med
hårdmetals tænder og har en maksimal
skære dybde på 120mm. Mørtel dybde
blade kan skære en spalte på 75mm
længde (standard murstens højde)
Afbryder dåse blade er forsynet med
Hårdmetals tænder og har en maksimal
skære dybde på 115mm, egnede for at
skære huller for montering af Dåser for
afbrydere eller stikkontakter i gips plader
eller mursten/murværk.
Mørtel skære blade for at fjerne mørtel
mellem mursten ved restaureringsarbejde
og rensning Af fugerne.
Træ sav blade er brugt til at skære rent
træ og har en maksimal skære dybde på
110 mm.
NOTE: Alle skære blade kan slibes
hvis de ikke er for slidte.
6. OPSTART AF VÆRKTØJ
6.1 OPSTART AF VÆRKTØJ
AS 170 er leveret klar til brug. I visse tilfælde skal
bladeneskiftestildetønskedearbejde.
Før bladene udskiftes,
skal beskyttelses
stangen foran blad
monteringen forsigtig
presses ud af falsen
foranpåværktøjet
ogdrejetforatgive
adgang til dæksel
skruerne.Seg.1
Guard
Fig.1
Anvend den
hexagonale nøgle til at
løsneogfjerneskruerne
der holder skære
bladene,derefterfjern
bladenesomvistig.2
Ian Key
Fig.2
Hold near
end
Torque
indicator
coil
Vælg de ønskede blade til skære opgaven,
og monter hver med deres dæksel skruer og
spændskiverne. Vær sikker på at overfladerne på
bladmonteringsunderlaget,plejlstanggevindog
skruerne er rene og uden murstøv og smøremiddel
afenhverartførdesamles.•Seefterom
beskyttelses stangen kan lukkes før bladene samles
medplejlstangen.Seg.2
Bemærk: Der skal altid anvendes et parret sæt af
skære blade. Man skal aldrig benytte brugte blade
med nye blade. Anvend kun bolte der er leveret
medværktøjet.
Anvende den
hexagonale nøgle (se
g.2)tilatstramme
skæreblads skruerne
indtil torque indikatoren
strammes således at
begge sider mødes.
Hexagon nøglen vil
stramme boltene til den
rekvirerede 18 Nm
Fig.3
NOTE: Skærebladene er en forbrugsdel. Ved
normalt brug kan bladenes levetid være afhængigt
af hårdheden af det matreriale der er skåret.
ADVARSEL: anvend ikke
maskinen hvis bladene
er løse. Hvis der køres
med maskinen medens
bladene er løse vil det
betyde at der sker alvorlig
skade til monteringen og
boltene, der vil kræve
reparation.
Efterse at tænderne på
skærebladene lettere
berører hinanden. Eller
er indenfor 1 mm at at
berøre.
Fig.4
90
o
1mm Max
(1/16”)
Hvisgabetmellembladeneerforstort,fjerne
bladeneogforsigtigtbøjdemindforatfjerne
gabet.
Sørg for at begge blade er rettet ind vertikalt i
forholdtilværktøjet.Seg.4
Advarsel: Hvis bladene gnider mod hinanden
bortset fra indenfor 25 mm af den skærende
kant,ellerkontaktkraftenerhøj,erdetmuligtat
overbelasteværktøjetogforårsage.
Sving beskyttelses stangen ind i falsen foran på
værktøjetogprespåplads.Seg.1
