4. FUNCTIONELE BESCHRIJVING
4.1 AS170 BESCHRIJVING VAN HET
APPARAAT
De AS170 is ontwikkeld voor het zagen van harde
materialen, zoals mortel, hardklei-bakstenen,
pleisterwerk,hardboard,waterdorpelsenhout.Bij
de AS170 hoort een serie zaagbladen zodat men
methetjuistezaagbladeenbepaaldmateriaal
kan zagen. De zaagbladen kunnen ook worden
verwisseld,zodatdegebruikermethetjuiste
zaagblad de vereiste zaagdiepte of -lengte kan
zagen.
De zaagbladen worden aangedreven d.m.v.
aandrijfstangeneneennokkenas,diedooreenriem
wordt aangedreven. De V-riem is zodanig gemaakt
datlichtslippenmogelijkisalsdezaagbladen
vast komen te zitten.
DE RIEMSPANNING
MOET WORDEN GECONTROLEERD NA
DE EERSTE 5 GEBRUIKSUREN.
De riem
kan eenvoudig worden vervangen door de plastic
beschermkapteverwijderenenkanworden
aangespannen d.m.v. de verstelbare spanrol (zie
hoofdstuk11.3).Dezaagbladenzijnbevestigd
aandeaandrijfstangenmetbehulpvanzeskant-
inbusbouten met een hoge trekspanning.
Eenbijgeleverdevervangbaremetalenkapzorgt
dat de maximale zaagdiepte wordt beperkt en
voorkomt daarmee dat de bevestigingen van de
zaagbladenhetoppervlakvanhettezagenobject
niet beschadigen. Een met rubber bevestigd
bovenhandvat zorgt dat de gebruiker minder last
heeft van schokken en trillingen. Het bovenste
handvatisbedoeldvoorgemakbijdiverse
zaagrichtingen. De rubberen bussen op het
bovenste handvat kunnen worden vervangen als ze
zijnbeschadigdofversleten.

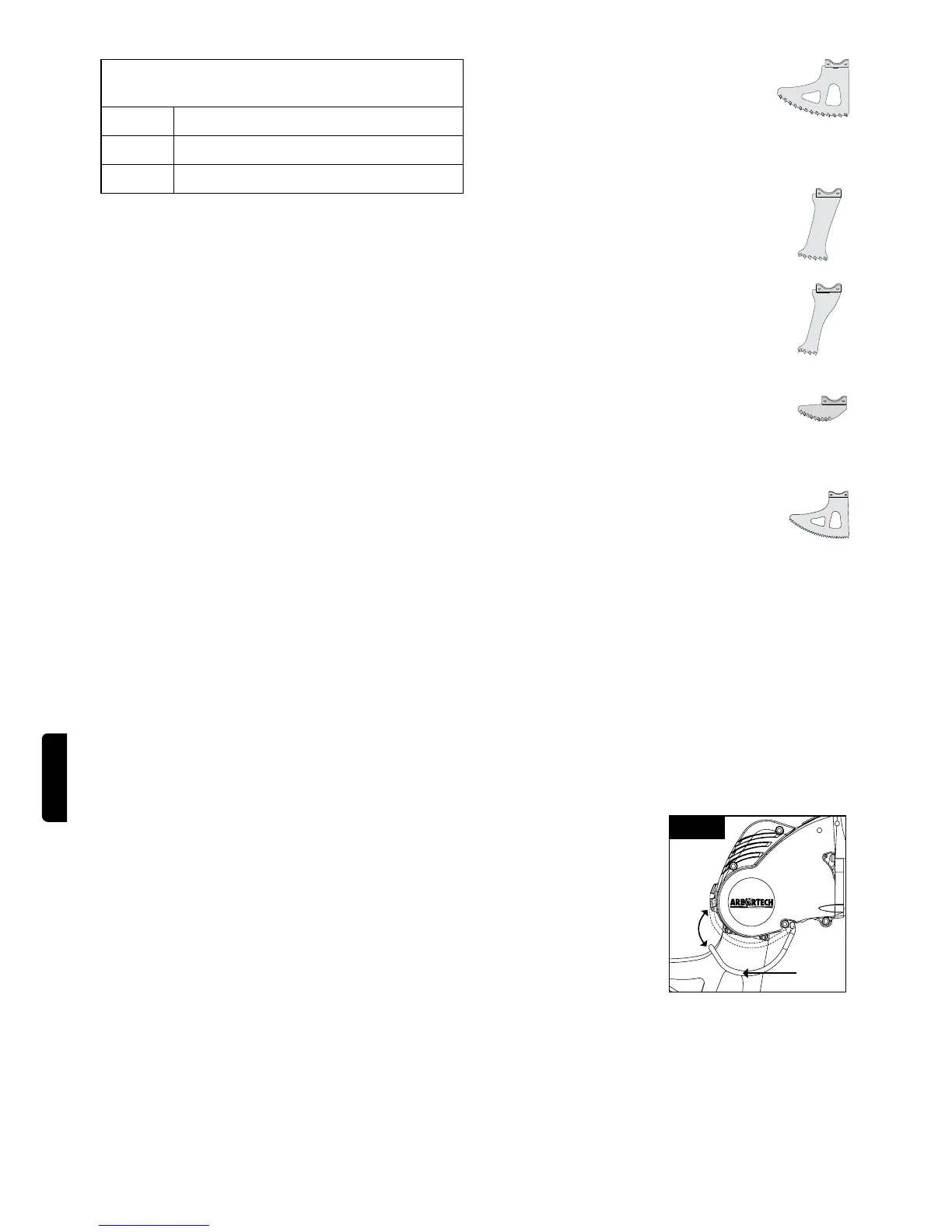

4.2 BESCHRIJVING VAN HET ZAAGBLAD
BijdeAS170hoorteenseriezaagbladen,zodatde
gebruikermethetjuistezaagbladeenbepaaldmateriaal
kan zagen.
Zaagbladen voor algemene doeleinden zijn
voorzien van wolfraamcarbide tanden en
zijn geschikt voor het zagen van algemeen
metselwerk en “in de grond’ zagen.
Zaagbladen voor algemene doeleinden
hebben een maximale zaagdiepte van
115mm (4 1/2”).
Mortelzaagbladen zijn voorzien van
wolfraamcarbide tanden en hebben een
maximale zaagdiepte van 120mm (5”). Met
mortelzaagbladen kunnen sleuven met een
lengte van 75mm (3”) worden aangebracht.
Schakelkastbladen zijn voorzien van
wolfraamcarbide tanden en hebben een
maximale zaagdiepte van 120mm (5”).
Geschikt voor het plaatsen van kleine
schakelkasten in pleisterwerk, stenen
muren en metselwerk.
Zaagbladen voor voegwerk worden
gebruikt voor het verwijderen van
mortel tussen de bakstenen bij
herstelwerkzaamheden. Maximale
zaagdiepte: 35mm (1 3/8”).
Houtzaagbladen worden gebruikt om
bewerkt hout te zagen en hebben een
maximale zaagdiepte van 110 mm (4 1/2”).
LET OP: Alle zaagbladen kunnen
worden geslepen mits ze niet
buitensporig versleten zijn.
6. BEDIENING
6.1 Opstelling
De AS170 wordt gebruiksklaar geleverd. In
sommige gevallen moeten de zaagbladen echter
worden verwisseld met het oog op het te zagen
object.
Voordat u van zaagblad
verwisselt, dient de
beschermkap rondom
de bevestiging van
het zaagblad aan
de voorkant van het
apparaat voorzichtig
uit de groef worden
getild en worden
weggedraaid zodat
de kapschroeven
bereikbaarzijn.(Zie
Fig. 1)
Guard
Fig.1
