Collegamenti elettrici
Generalità
• Durante il funzionamento, è tollerabile una variazione di tensione di ±10 %.
• Il condotti di collegamento elettrico devono essere fissi.
• Apparecchio di classe 1.
Alimentazione generale
• L’alimentazione elettrica deve provenire da un dispositivo di protezione elettrica e di sezionamento (non
fornito),conformemente alle normative vigenti.
• La protezione deve essere assicurata da un interruttore bipolare (non fornito).
Collegare l’alimentazione monofase 220-240 V 50 Hz ai morsetti L/N ed il cavo di terra al/ai morsetti sulla struttura
metallica indicati con il simbolo relativo alla connessione di terra.

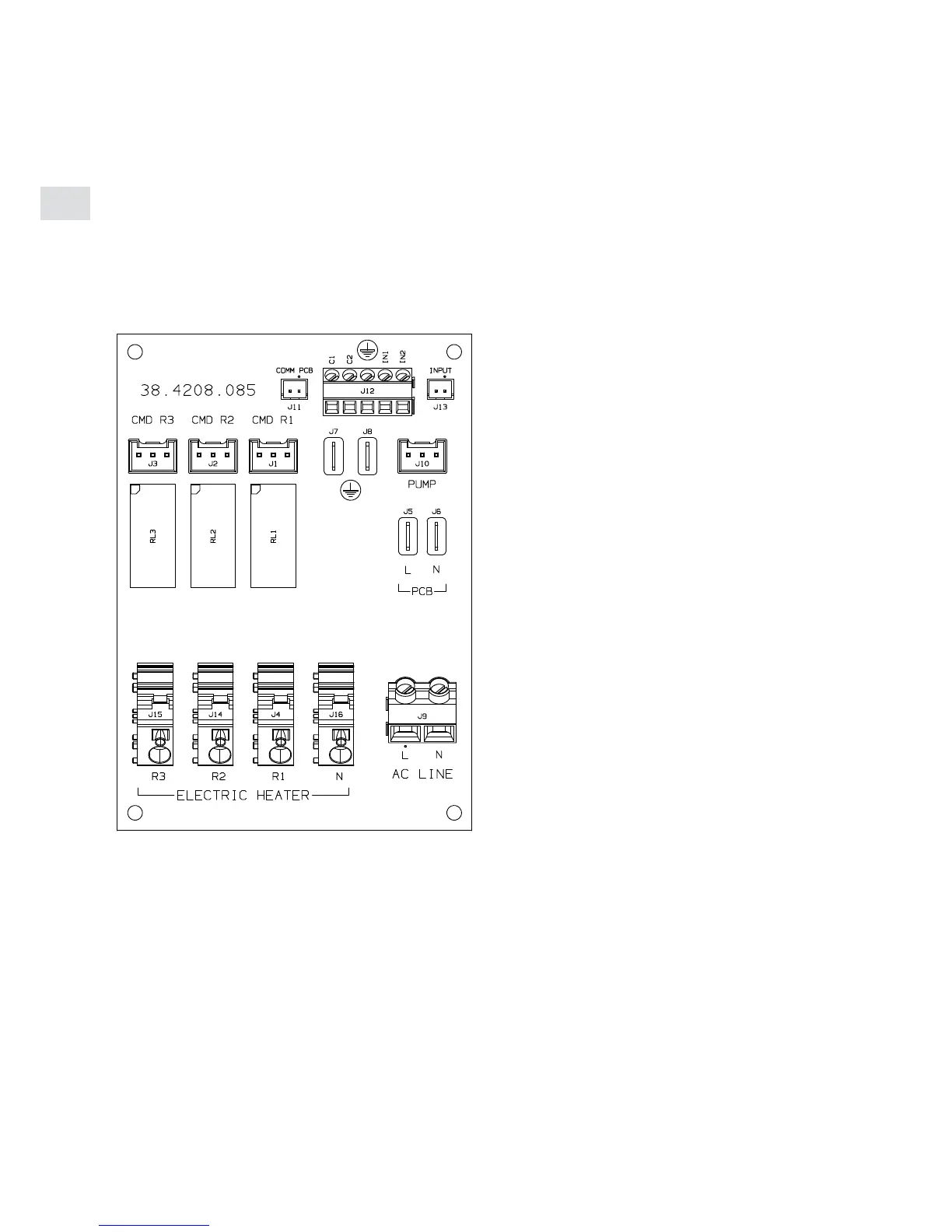

Eseguire la connessione di comunicazione dati tra unità
Emix ed unità esterna sui morsetti C1, C2, collegando
un cavo schermato bipolare (min. 24 AWG) alla morset-
tiera J12 indicata in gura e collegando la schermatu-
ra del cavo sul morsetto di terra, facendo attenzione a
rispettare la corrispondenza delle polarità C1 e C2 su
entrambi i lati (Emix ed Unità esterna).
I morsetti IN1 ed IN2 sono da utilizzare solo nel caso di
collegamento ad un segnale di input esterno che serve
per attivare o disattivare l’unità Emix (contatto secco
ponticellato in fabbrica); ad esempio una centralina so-
lare che attiva o disattiva Emix secondo il suo fabbiso-
gno termico, o un programmatore digitale per attivazio-
ne del servizio in diverse fasce orarie.
Eseguire la connessione della/delle eventuale/li resistenza/resistenze elettriche di un accumulatore o di uno scalda ac-
qua elettrico secondo le indicazioni della morsettiera contrassegnata con la scritta ELECTRICAL HEATER (R1, R2, R3 e
Neutro: max 1500 Watt per ogni resistenza) – Per connessioni a serbatoi trifase, utilizzare R1,R2 ed R3 come comando
di un quadro elettrico con teleruttori.
La mancata connessione delle resistenze elettriche non pregiudica il corretto funzionamento del sistema ma con tem-
perature esterne molto basse potrebbe non essere garantito il corretto funzionamento del ciclo antilegionella; inoltre
in caso di guasto del sistema, le resistenze elettriche garantiscono il riscaldamento dell’acqua; per questi motivi si
consiglia di allacciare almeno una resistenza elettrica.
NOTA 1: quando Emix viene collegato in con gurazione monosplit, ad esempio con una unità esterna G30EMX, porre
attenzione al corretto collegamento della linea Gas/Liquido: linea gas collegata ad ingresso Emix n.1 e linea liquido
collegata ad uscita Emix n.2. e rimuovere il ponticello contrassegnato JP1 sulla scheda madre di Emix (quella installata
a destra del pannello elettrico).
NOTA 2: pur consumando solo un massimo di 70 W, Emix deve sempre essere alimentato separatamente (fase, neutro
e terra) dall’unità esterna del sistema iSeries per supportare il carico di eventuali resistenze elettriche del serbatoio o
scalda acqua elettrico.
