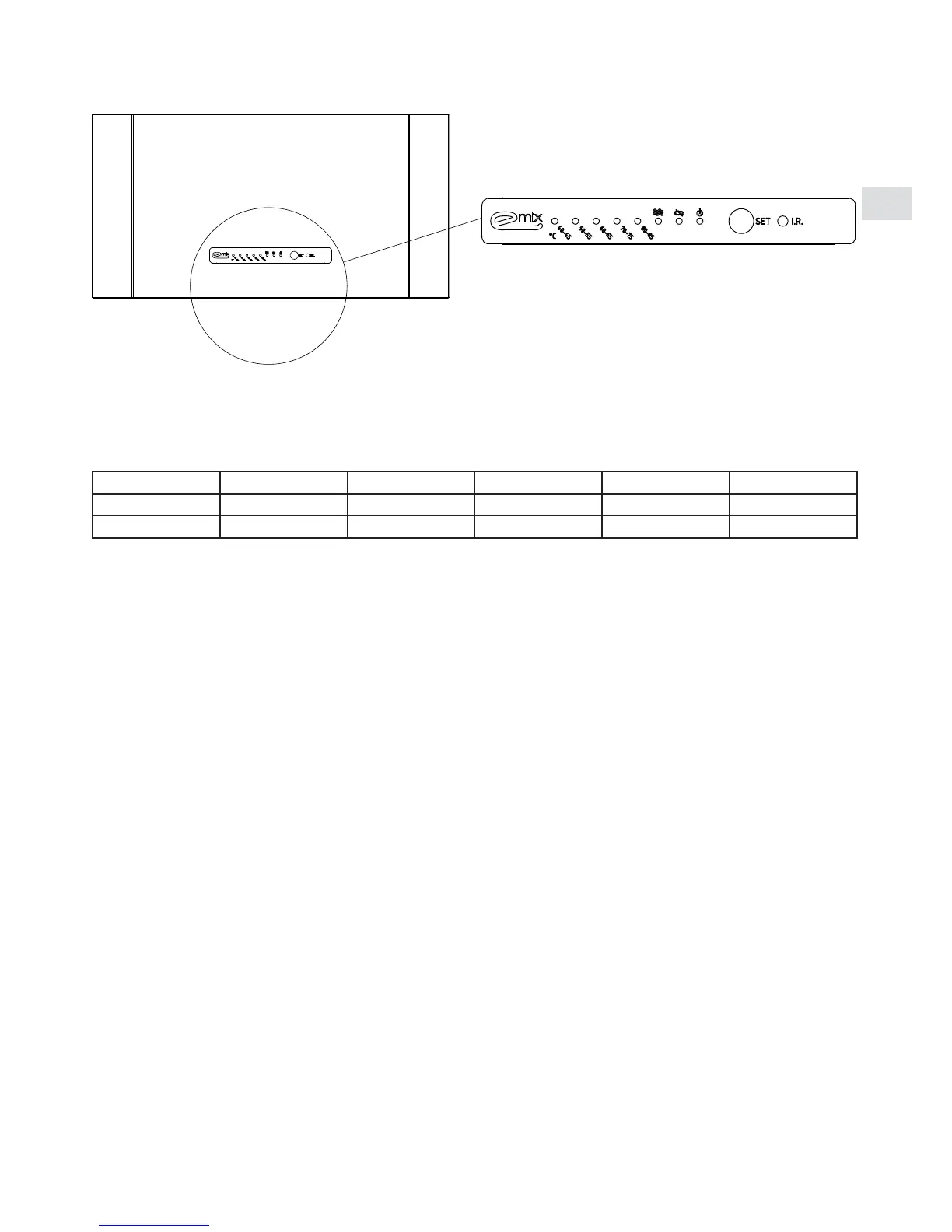

L’immagine sopra è una vista frontale dell’unità Emix; da sinistra possiamo notare:
• n.5 led verdi che indicano la temperatura dell’acqua, sia nella fase di con gurazione (temperatura desiderata) che
nella fase operativa (temperatura effettiva);
Stato del led Led verde n.1 Led verde n.2 Led verde n.3 Led verde n.4 Led verde n.5
Fisso 45°C 55°C 65°C 75°C 85°C
Lampeggiante 40°C 50°C 60°C 70°C 80°C
• n.1 led blu che indica l’attivazione delle resistenze elettriche;
• n.1 led giallo che indica il ciclo antilegionella;
• n.1 led rosso che indica unità in stand by;
• n.1 pulsante nero per la con gurazione delle impostazioni operative;
• n.1 pallino colorato scuro che è il ricevitore del segnale infrarosso da telecomando (per ora l’utilizzo del segnale IR
è riservato a procedure di fabbrica).
Come utilizzare Emix
• Quando l’unità Emix è stata collegata correttamente ed è elettricamente alimentata, il led rosso è acceso ed indica
lo stato di stand by.
• Per accendere l’unità Emix bisogna premere per 4 secondi il tasto nero; quando si spegne il led rosso e si accende
il primo led verde a partire da sinistra (40-45°), rilasciare il tasto nero; rilasciando il tasto nero l’unità Emix risulta
accesa.
• Una volta accesa, l’unità Emix visualizza la temperatura dell’acqua all’interno del serbatoio.
• Per entrare nella procedura di impostazione di setpoint (valore desiderato della temperatura dell’acqua) bisogna
premere e rilasciare velocemente il tasto nero più volte  no all’accensione del led corrispondente alla temperatura
desiderata. Attendendo cinque secondi senza eseguire alcuna operazione, Emix esce dalla procedura di con gu-
razione e ricomincia a visualizzare la temperatura dell’acqua nel serbatoio.
• L’unità Emix è progettata per non essere mai spenta; se l’utente desidera spegnere l’unità deve, come per l’ac-
censione, premere per 4 secondi il tasto nero; si spegneranno i led verdi e si accenderà il led rosso per indicare la
condizione di stand by e subito bisogna rilasciare il tasto nero. Se non si rilascia il tasto nero subito dopo l’accen-
sione del led rosso, si entra nella procedura di con gurazione della modalità di utilizzo delle resistenze elettriche,
visualizzata dall’accensione del led blu.
Pannello di controllo
