53
Paso 1
Paso 2

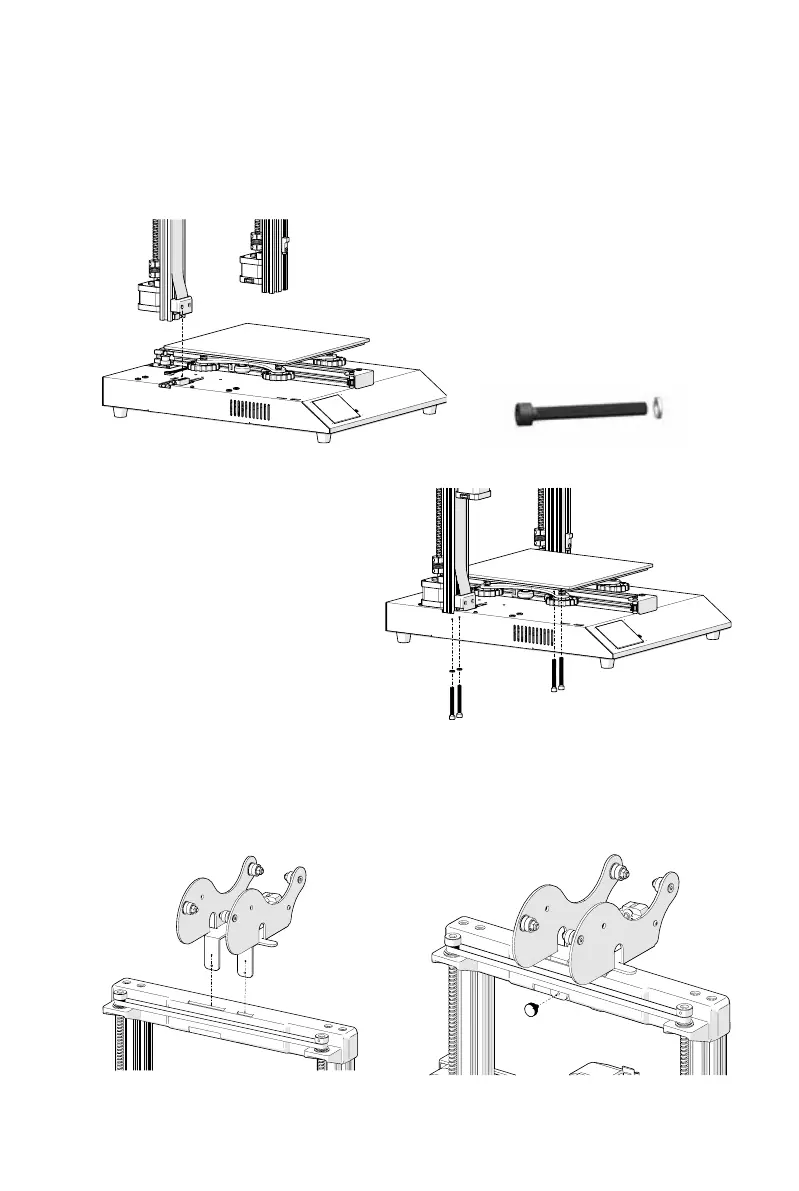

alinee el pórtico XZ con la base, asegúrese de que el conector del cable
también se deslice en el conector hembra de la base. Luego fije el
pórtico con 4 piezas de tornillos M5x40 como se muestra en la imagen.
M5x40 (4pcs)
inserte el soporte del carrete en la ranura en la parte posterior de la viga
superior, luego instale el tornillo M3x4 en el lado izquierdo del soporte.
