Passaggio 1

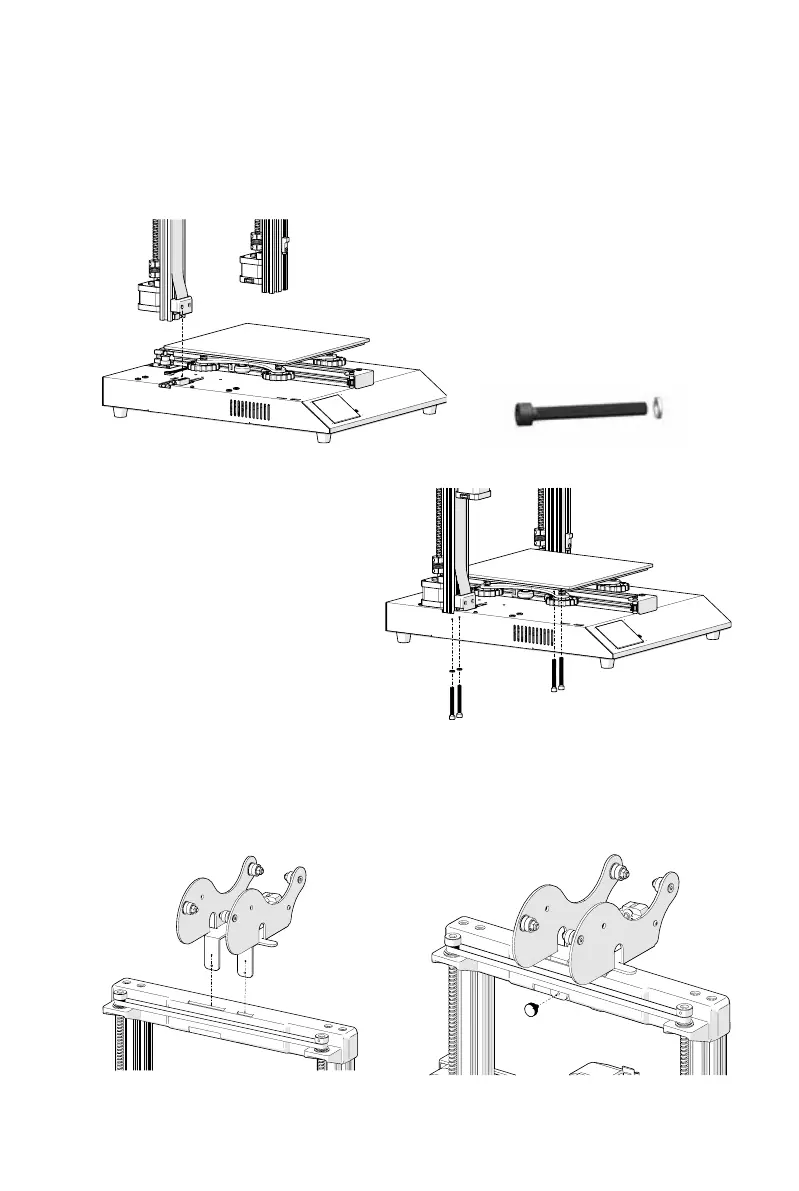

allineare il portale XZ alla base, assicurarsi che anche il connettore
del cavo scorra nel connettore femmina sulla base. Quindi fissare il
cavalletto con 4 pezzi di viti M5x40 come mostrato in figura.
M5x40 (4pcs)
Passaggio 2
inserire il portarocchetto nella fessura sul retro della trave superiore,
quindi installare la vite M3x4 sul lato sinistro del supporto.
