Aruba 330 Series Access Points | Installation Guide 3

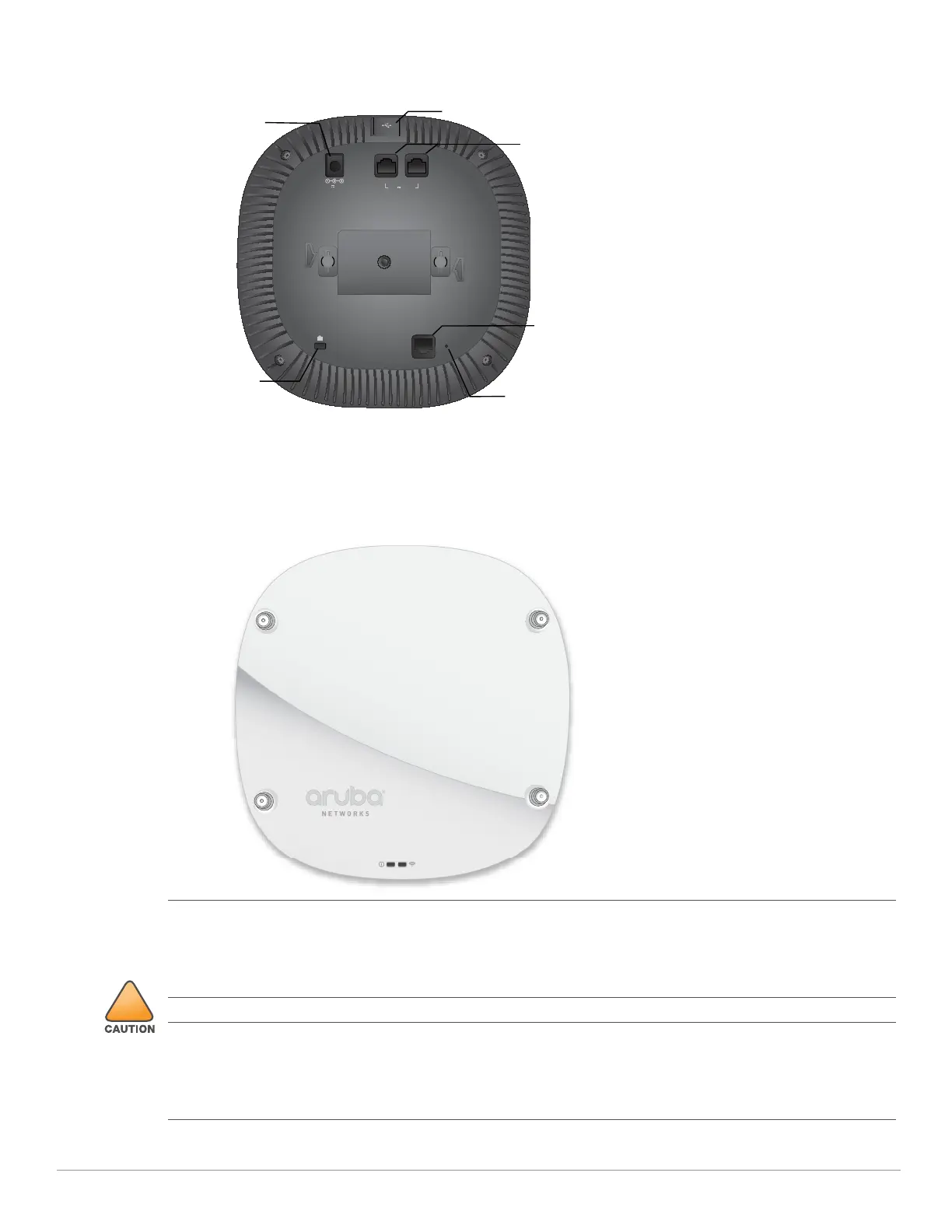

Figure 2 330 Series Access Point (rear view)
External Antenna Connectors
The AP-334 and IAP-334 access points are equipped with four external antenna connectors located
on the front corners of the access point (see Figure 3).
Figure 3 External Antenna Connectors
CONSOLE
48V 0.75A
K
ENET1 ENET0
57V 600mA
USB port
Ethernet ports
Reset button
Kensington Lock
Console port
DC power socket
ANT1
ANT0
ANT2
ANT3
!
External antennas for this device must be installed by an Aruba Certified Mobility Professional (ACMP) or other
Aruba-certified technician, using manufacturer-approved antennas only.
The Equivalent Isotropically Radiated Power (EIRP) levels for all external antenna devices must not exceed the
regulatory limit set by the host country/domain.
Installers are required to record the antenna gain for this device in the system management software.
Les antennes externes pour cet appareil doivent être installées par un professionnel de la mobilité certifié Aruba
(ACMP) ou un autre technicien certifié Aruba, en utilisant uniquement des antennes approuvées par le fabricant.
Les niveaux équivalents de puissance à rayonnement isotrope (EIRP) pour tous les périphériques d'antenne
externe ne doivent pas dépasser la limite réglementaire définie par le pays hôte / domaine.
Les installateurs doivent enregistrer le gain d'antenne pour cet appareil dans le logiciel de gestion du système.
