-4-
DIRECTIVES D'ASSEMBLAGE
Soufante
LA SOUFFLANTE DOIT ÊTRE DÉCONNECTÉE DE LA SOURCE D'ALIMENTATION ÉLECTRIQUE AVANT L'INSTALLATION.
LA SOUFFLANTE EST CONÇUE POUR UNE UTILISATION UNIQUEMENT AVEC LES POÊLES DESTINÉS À SON UTILISATION.
N'ACHEMINEZ PAS LE CORDON D'ALIMENTATION PRÈS OU À TRAVERS DES SURFACES CHAUDES !

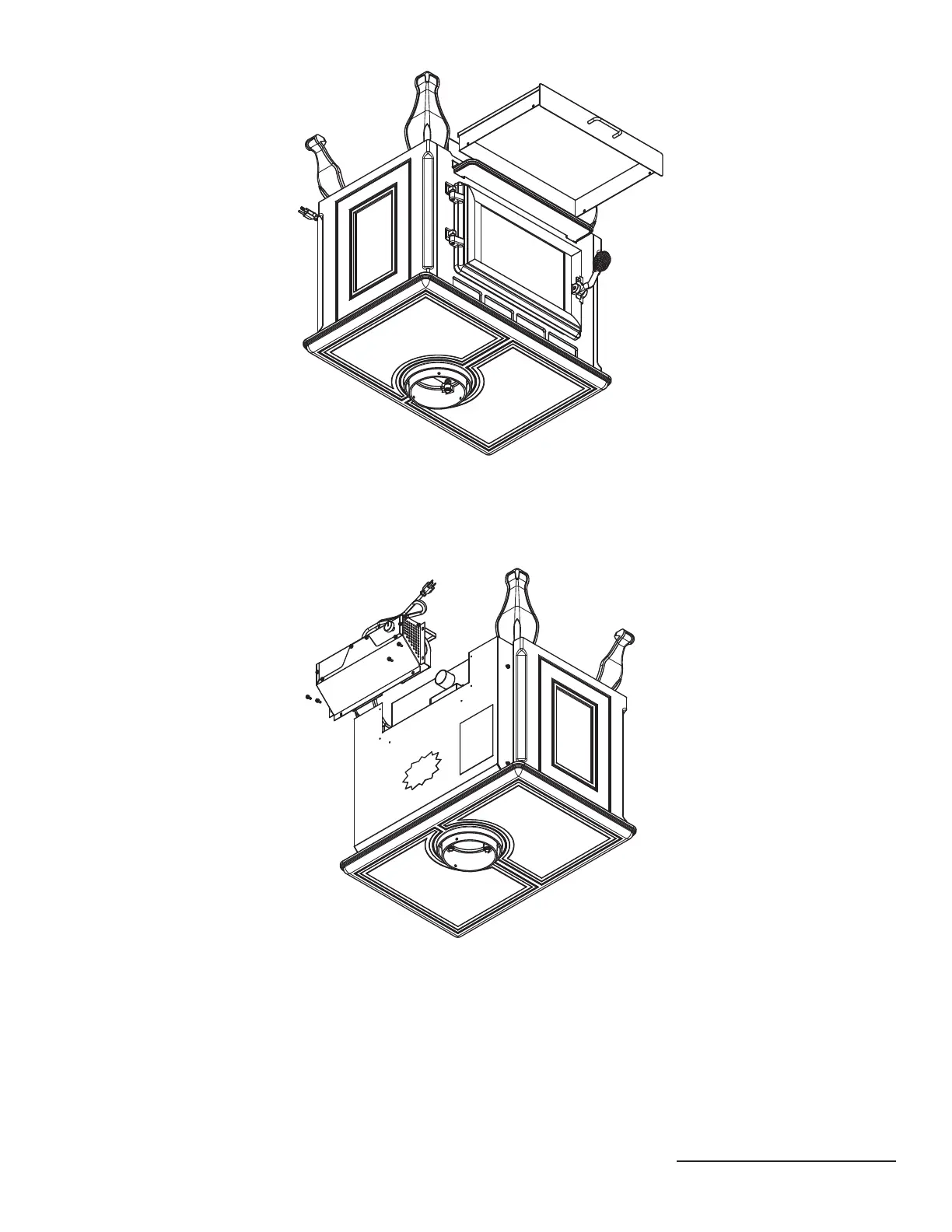

Étape 1.
Fixez la soufante à l'arrière du poêle à l'aide des quatre boulons fournis.
NOMENCLATURES DES PIÈCES
QTÉ
TITRE
No DE PIÈCE
ARTICLE
1GOUPILLE CYLINDRIQUE 3/8 x 1-1/4 835061
4
10-24 X 3/8 po PH PN HD MS 832022
4 RONDELLE PLATE 7/32 po DI x 1/2 po DE x 3/64
832783
5 pi
JOINT D'ÉTANCHÉITÉ DE CORDON 5/8 po 880664
1VERRE DE PORTE (40564) 891813
5
4 pi
JOINT D'ÉTANCHÉITÉ, FENÊTRE, 125 x 1 L/PSA 880876
2SUPPORT, VERRE DU BAS25465
7
1
PORTE, RECTANGULAIRE, GRANDE
405698
AR
SCELLANT, SILICONE, NOIR
892849
1
POIGNÉE DE PORTE PEINTE
2569210
10
LES EXTRÉMITÉS COUPÉES DU JOINT DE VERRE
DOIVENT SE RENCONTRER AU BAS ET AU CENTRE DU VERRE.
C LES EXTRÉMITÉS COUPÉES DU JOINT DE VERRE DOIVENT
SE RENCONTRER ENTRE LES PATTES D'ARTICULATION.
1
8
4 9
6
5
3
2
7
Panier à braise
Retirez le panier à braise du foyer. Deux supports sont situés sous
le foyer; glissez le panier à brise sur ces supports.
NOMENCLATURES DES PIÈCES
QTÉ
TITRE
No DE PIÈCE
ARTICLE
1GOUPILLE CYLINDRIQUE 3/8 x 1-1/4 835061
4
10-24 X 3/8 po PH PN HD MS 832022
4
RONDELLE PLATE 7/32 po DI x 1/2 po DE x 3/64
832783
5 pi
JOINT D'ÉTANCHÉITÉ DE CORDON 5/8 po 880664
1VERRE DE PORTE (40564) 891813
5
4 pi
JOINT D'ÉTANCHÉITÉ, FENÊTRE, 125 x 1 L/PSA 880876
2SUPPORT, VERRE DU BAS25465
7
1
PORTE, RECTANGULAIRE, GRANDE
405698
AR
SCELLANT, SILICONE, NOIR
892849
1
POIGNÉE DE PORTE PEINTE
2569210
10
LES EXTRÉMITÉS COUPÉES DU JOINT DE VERRE
DOIVENT SE RENCONTRER AU BAS ET AU CENTRE DU VERRE.
C LES EXTRÉMITÉS COUPÉES DU JOINT DE VERRE DOIVENT
SE RENCONTRER ENTRE LES PATTES D'ARTICULATION.
1
8
4 9
6
5
3
2
7
