OUTILS ET MATÉRIAUX NÉCESSAIRES POUR L'INSTALLATION
Une perceuse avec une mèche de 1/8 po est nécessaire à la pose des vis à tôle au conduit de raccordement.
Une douille/clé de 5/16 po ou un tournevis pour installer la garniture du socle, le déecteur d'air ambiant et le
ventilateur décrit ci-dessous. Une douille/clé de 1/2 po pour installer la buse. Un protecteur de plancher non
combustible, tel que spécié dans ce manuel. Tous les composants de cheminée et de raccordement à la
cheminée requis pour votre installation spécique de cheminée. Pour les maisons mobiles, consultez la page 13.
ASSEMBLAGE
Buse:
1. Installer la buse au haut de l'appareil tel que montré en utilisant les (3) boulons 5/16-18 x 1-1/2 boulons, (3)
rondelles, et (3) patte soudée fournis dans la boîte de pièces.
Déecteur d'air ambiant :
1. Localiser le déecteur d'air ambiant. À l'aide des trois (3) boulons Tek de 1/2 po fournies, installez le déecteur
sur l'unité tel que montré sur le schéma.

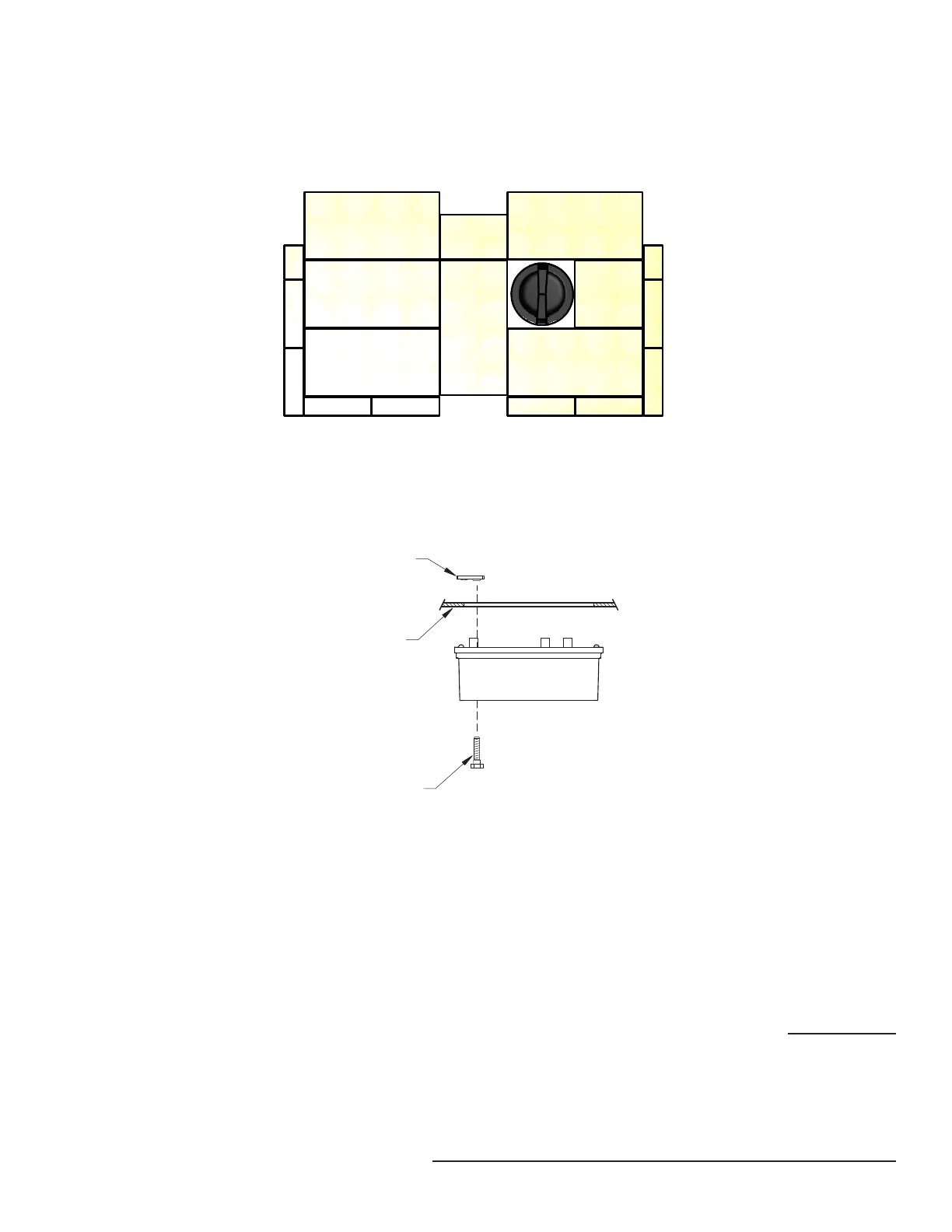

Disposition de la brique réfractaire :
1. Remplacez la brique réfractaire tel que montré dans l'illustration ci-dessous.
Disposition des briques
