-8-
INSTALLATION AU TRAVERS DU MUR (INSTALLATION
RECOMMANDEE)
Au Canada, l’installation doit être conforme à la norme
CAN/CSA-B365.
Pour évacuer l’appareil par le mur, raccordez
l’adaptateur de tuyau à l’adaptateur d’échappement
du moteur. Si l’adaptateur d’échappement se trouve à
18 po. (762 mm) au moins au-dessus du sol, il est possible
de traverser le mur avec une section droite de conduit
d’évacuation pour poêle à granulés.
Le concessionnaire revendeur du poêle devrait pouvoir
vous fournir un kit adapté à la plupart des cas pour
cette installation, dont une bague murale permettant
de préserver le dégagement nécessaire dans un mur
en matériau combustible. Une fois à l’extérieur de
la structure, un dégagement de 3 po. (76 mm) doit
être conservé par rapport au mur extérieur et un T de
nettoyage doit être placé sur le tuyau selon un angle de
90 degrés en s’éloignant de la maison. Puis une section
de tuyau d’au moins 3 pi. (0,91 m) doit être ajoutée,
avec un chapeau horizontal pour achever l’installation
(voir la FIGURE 7).
Un support doit être placé juste au-dessous du chapeau
de sortie, ou à raison d’un support tous les 4 pi. (1,22 m)
pour rendre le système plus stable. Si vous vivez dans une
région où la neige est abondante, il est recommandé
que la sortie de l’installation se trouve à plus de 3 pi.
(0,91 m) pour échapper à la ligne de congère. Cette
même installation peut être utilisée si le poêle se trouve sous le niveau du sol en ajoutant simplement la section
de nettoyage et un tuyau vertical à l’intérieur jusqu’au niveau du sol. Avec cette installation, il faut tenir compte
de la ligne de congère, des herbes et des feuilles mortes. Nous recommandons une élévation verticale minimum
de 3 pi. (0,91m) à l’intérieur ou à l’extérieur de la maison.
L’installation « à travers le mur » est la moins chère et la plus simple. Ne jamais placer la sortie d’évacuation sous
une terrasse, dans une alcôve, sous une fenêtre ou entre deux fenêtres. Nous recommandons les kits Simpson
Dura-Vent® ou Metal-Fab®.
INSTALLATION PAR LE TOIT/LE PLAFOND
En cas d’évacuation des fumées du poêle par le plafond, le tuyau est raccordé comme pour l’évacuation par
le mur, mais le T de nettoyage est toujours à l’intérieur de la maison et un adaptateur de 3 po. (76 mm) est ajouté
avant le T de nettoyage.
Vous devez toujours utiliser les brides de support de plafond et le solin de toit adaptés (fournis par le fabricant
de conduits; suivez les instructions du fabricant). Il est important de noter que si la longueur de tuyau vertical est
supérieure à 12 pi. (3,7 m), la taille du conduit d’évacuation pour poêle à granulés doit être de 4 po. (102 mm)
de diamètre.
Ne dépassez pas 4 pi. (1,22 m) de longueur horizontale de tuyau et utilisez le moins de coudes possible. S’il est
nécessaire de décaler l’axe du tuyau, il est préférable d’installer des coudes à 45 degrés plutôt qu’à 90 degrés.
PRISE D’AIR EXTÉRIEUR (FACULTATIVE, SAUF EN CAS D’INSTALLATION DANS UNE MAISON MOBILE)
Une ventilation adéquate est nécessaire au fonctionnement de ce poêle. Pendant le fonctionnement, le
poêle aspire de l’air pour la combustion; ce processus peut être facilité par l’installation de prises d’air extérieur.
Cependant, certaines conditions atmosphériques, comme le gel ou l’utilisation de ventilateurs d’extraction de
cuisine peuvent avoir un impact en diminuant l’efcacité des prises d’air. Il est important de noter que le défaut
d’aération de la pièce aurait un impact négatif sur le fonctionnement du poêle.
6 po.
(150 mm)
MIN.
3 po.
(76 mm)
MIN.
COUDE À 90°
TERMINAISON CAF
FIXATION
DE SUPPORT
ADAPTATEUR
D'ÉCHAPPEMENT
DU MOTEUR
ADAPTATEUR
DE TUYAU
COUPE-FEU MURAL
COUVERCLE DE
NETTOYAGE
PROTECTION DE PLANCHER EN
MATÉRIAU NON COMBUSTIBLE
PIECE EN « T »

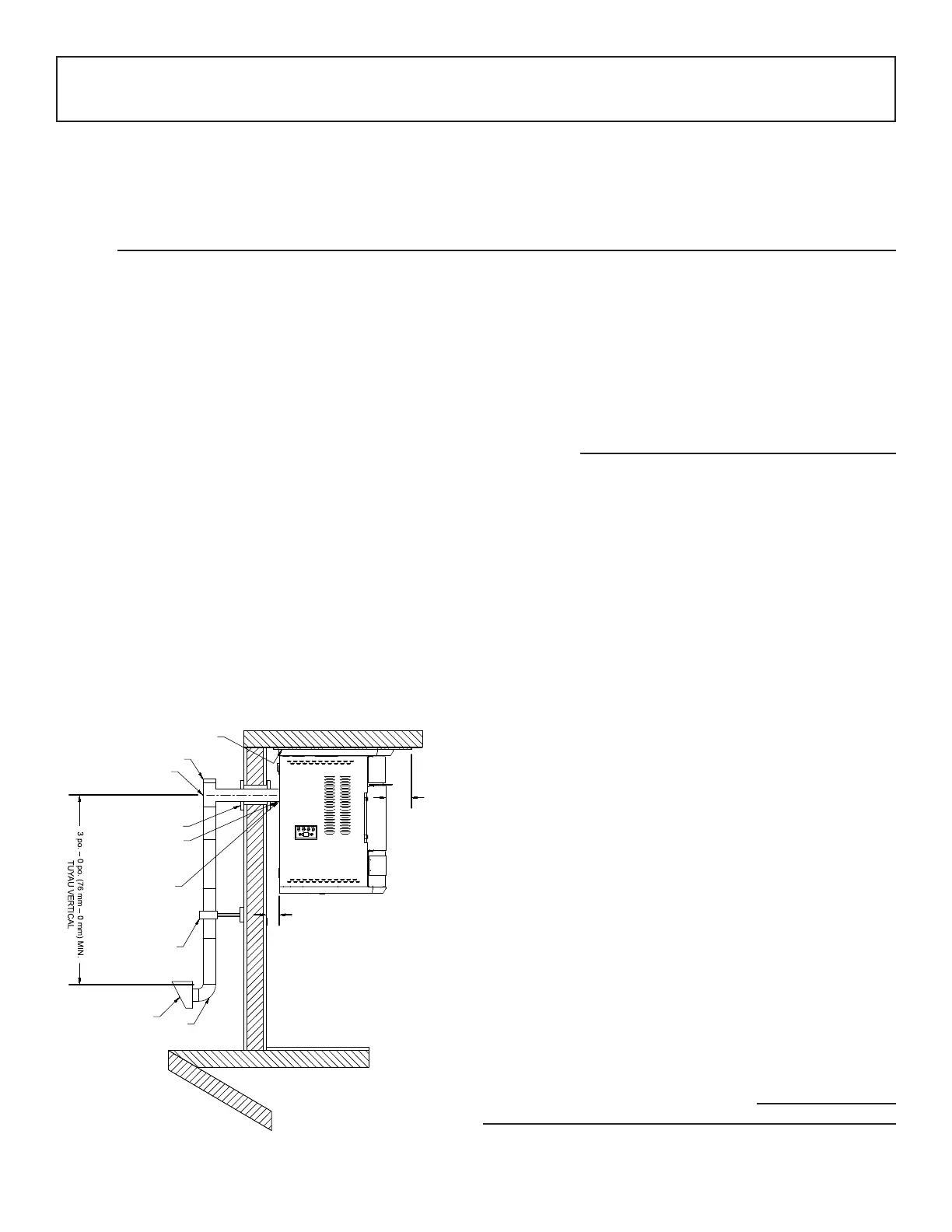

FIGURE 7
INSTALLATION DANS LE MUR TYPIQUE
Installation
ATTENTION: NE PAS expier sous un porche, un pont, un auvent ou dans une zone semi-fermée ou couverte.
Cela pourrait entraîner un ux d’air imprévisible sur le bouchon de ventilation sous certaines conditions et
peut affecter les performances de votre poêle, ainsi que d’autres problèmes imprévisibles.
