OPTIONS D’INSTALLATION
• Lisez la totalité de ce guide avant d’installer et d’utiliser ce poêle à granulés. Le non-respect des directives
peut entraîner des dommages matériels, des blessures et même la mort !
(Voir les détails spéciques de l’installation pour les dégagements et autres directives d’installation.)
Un appareil autoportant–reposant sur des pieds et placé sur une surface au sol non combustible en respectant
les exigences de dégagement pour l’installation d’un poêle autoportant.
Un appareil en alcôve–reposant sur des pieds posés sur une surface au sol non combustible en respectant les
exigences de dégagement pour l’installation d’un poêle en alcôve.
Le poêle à granulés peut être installé selon les codes dans une maison conventionnelle ou une maison mobile
(voir CONDITIONS SPÉCIALES POUR L’INSTALLATION DANS UNE MAISON MOBILE). L’installation doit être conforme
à la norme HUD (Manufactured Home and Safety Standard), CFR3280, partie 24.
Il est recommandé de faire installer le poêle à granulés par un technicien autorisé, de préférence un spécialiste
agréé NFI.
NE BRANCHEZ PAS CET APPAREIL À UN CONDUIT OU À UN SYSTÈME DE DISTRIBUTION D’AIR.
L’utilisation de composants autres que ceux qui sont indiqués ici pourrait provoquer des blessures, endommager
le poêle et annuler la garantie.
INSTALLATION INADÉQUATE: Le fabricant ne pourra être tenu pour responsable des dommages causés par
le mauvais fonctionnement d’un poêle dû à une mauvaise évacuation ou installation. Pour toute question,
appelez le (800) 750-2723 et/ou consultez un installateur professionnel.
DÉGAGEMENTS
Ce poêle a granulé a été testé et homologué pour une installation dans des applications résidentielles, dans
une maison mobile et en alcôve, en respectant les dégagements indiqués par les FIGURES 3 à 6 et le TABLEAU 1.
Pour des raisons de sécurité, veuillez respecter les dégagements et restrictions d’installation. Toute diminution du
dégagement entre le poêle et des produits combustibles ne peut être réalisée que par des moyens approuvés
par une autorité de réglementation.

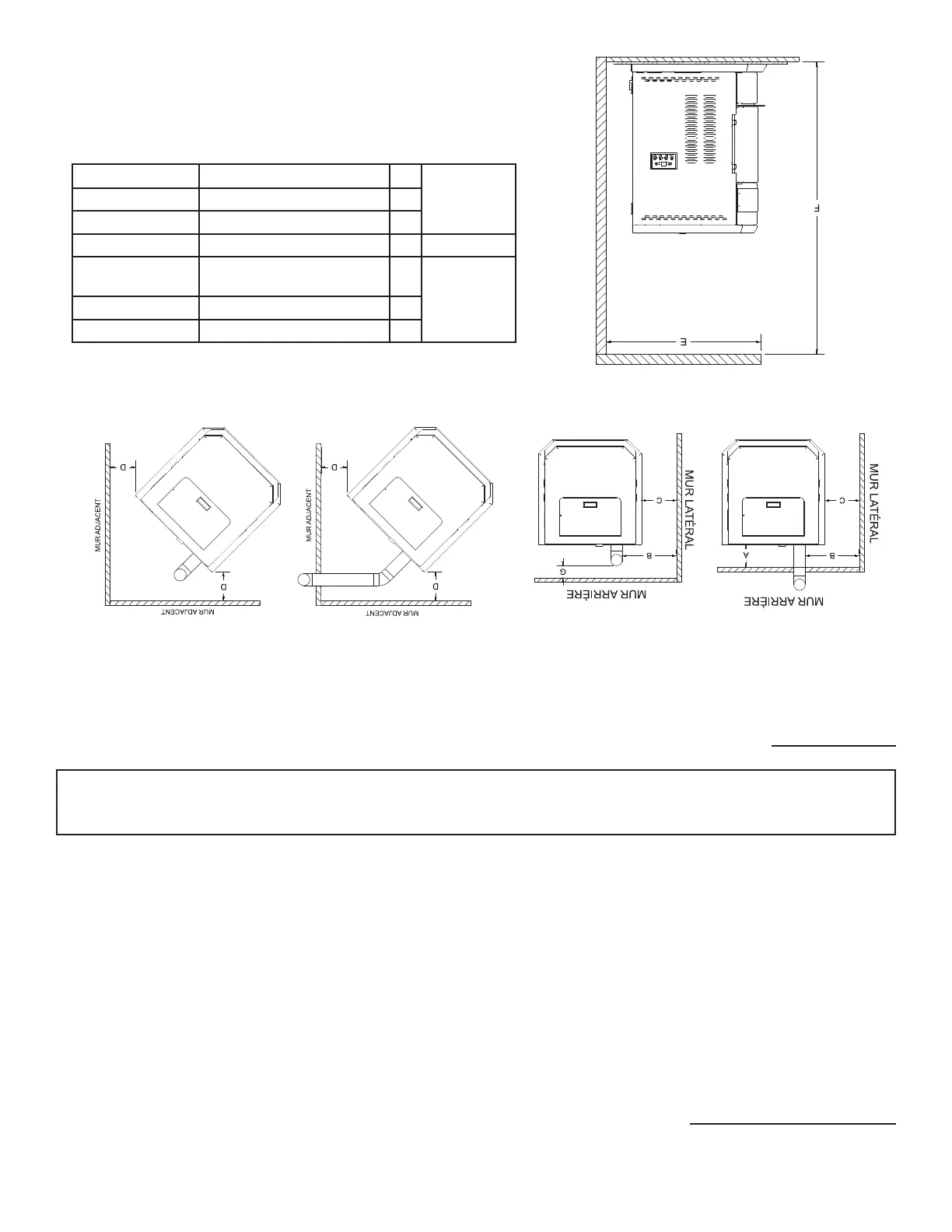

FIGURE 3
DÉGAGEMENT AVEC LE MUR LATÉRAL
EN CAS D’INSTALLATION PARALLÈLE
FIGURE 4
DÉGAGEMENT AVEC LE MUR LATÉRAL EN CAS
D’INSTALLATION EN COIN
PARALLÈLE
A
Pare-brise à l'unité 8.00 / 203mm
B
Sidewall to Flue 12.50 / 317mm
C
Paroi latérale au bord su-
périeur de l'unité
8.00 / 203mm
COIN D
Mur adjacent à l'unité 3.00 / 76mm
ALCÔVE
E
Profondeur de l'alcôve 36.00 / 914mm
F
Hauteur de l'alcôve 60.00 / 1524mm
G
Pare-brise à la cheminée 2.00 / 50mm
TABLEAU 1
DÉGAGEMENTS
Installation
