Installations-, Betriebs- und Wartungsanleitung; Level Control System
2.3 ANSCHLÜSSE
HINWEIS: Gefahr von Geräteschäden. Überprüfen, ob alle IP68-Anschlüsse korrekt
geschlossen sind und das Eindringen von Wasser verhindern. Die elektrischen
Komponenten können durch eindringendes Wasser beschädigt werden, und die Garantie
des Geräts kann ungültig werden.

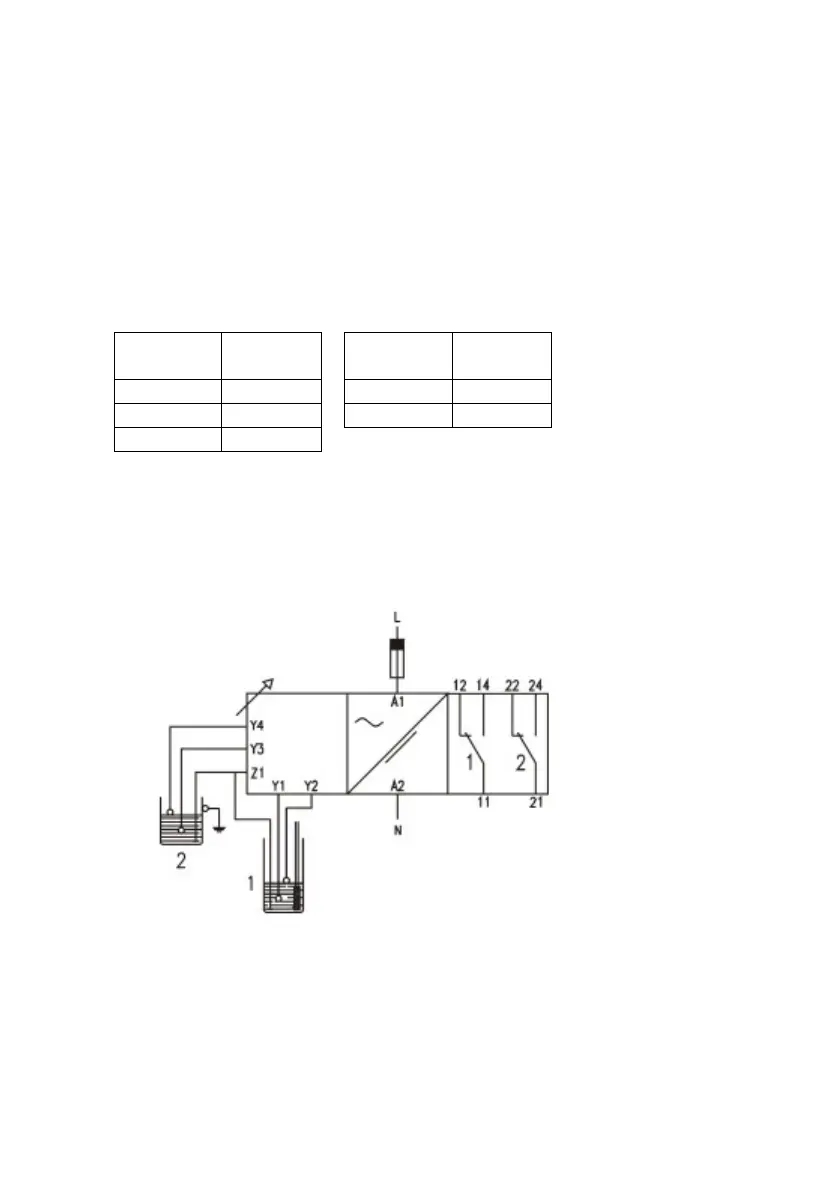

8) Den Kabelschlauch des Sensors (①
①①
①) mit seinen Eingängen an der Kontrolleinheit
anschließen:
Farbe der
Ader
Eingang
KE
Farbe der
Ader
Eingang
KE
Schwarz Z1 Blau Y3
Grau Y1 Grün-Gelb Y4
Braun Y2
9) Die Relais der Kontrolleinheit an das Steuersystem des Brunnens anschließen.
c) Relais 1: Kontakte NO, NC und CO (r1).
d) Relais 2: Kontakte NO, NC und CO (r2).
10) Die Hauptstromversorgung der Kontrolleinheit (Abb. 2; L, N) an das Stromnetz
anschließen (230 V AC)
3 BETRIEB UND WARTUNG
3.1 EINSCHALTEN
Das Wasserstandskontrollsystem geht in Betrieb, wenn die Stromversorgung der
Kontrolleinheit über das Steuersystem des Brunnens aktiviert wird (Anschlüsse L und N).
