2.3 CABLAGGIO
AVVERTENZA: Rischio di danneggiare le apparecchiature. Verificare che tutte le connessioni
IP68 siano correttamente chiuse e che impediscano la penetrazione di acqua. I componenti
elettrici possono danneggiarsi a causa di allagamenti e l'apparecchiatura può perdere la
garanzia.

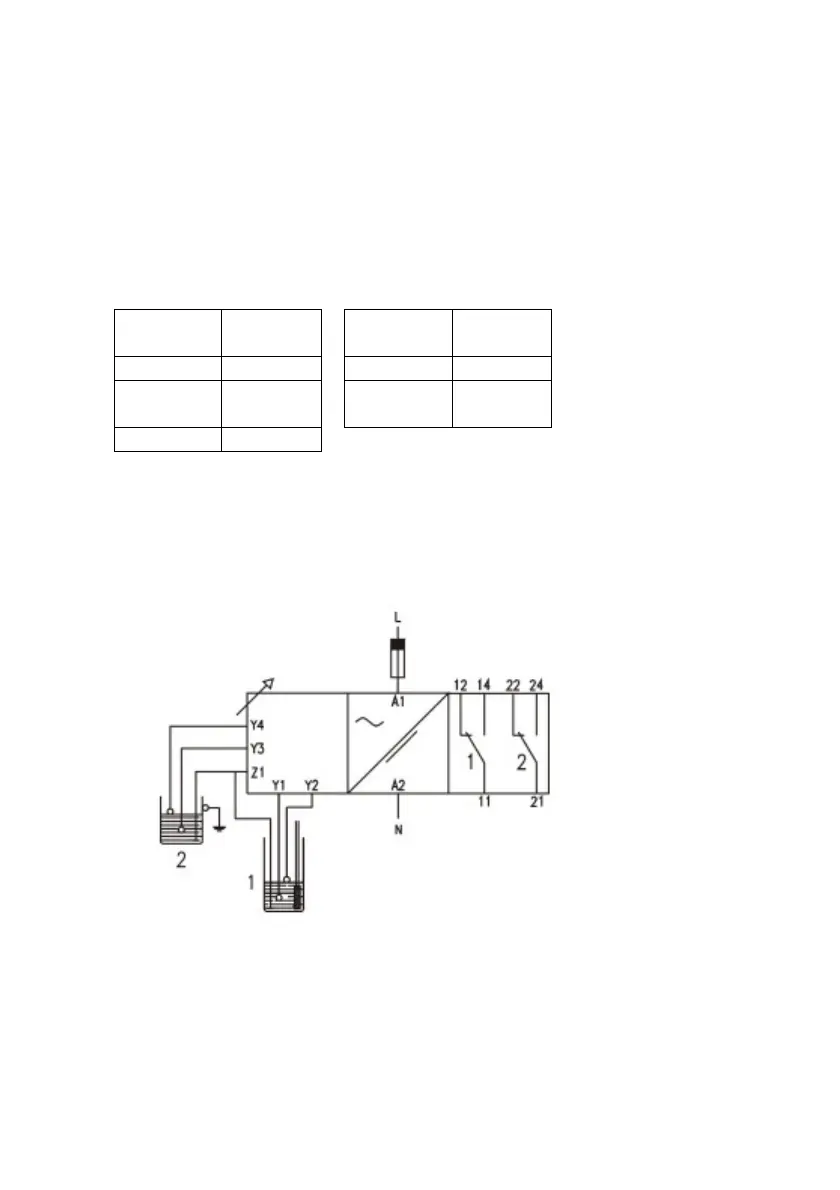

6) Collegare il tubo dei cavi del sensore (①
①①
①) e le sue entrate all’unità di controllo:
Colore del
filo
Ingresso
UC
Colore del
filo
Ingresso
UC
Nero Z1 Blu Y3
Grigio Y1
Verde-
arancione
Y4
Marrone Y2
7) Collegare i relè della centralina al sistema di controllo dell’unità di alimentazione.
c) Relè 1: contatti NO, NC e comuni (r1).
d) Relè 2: contatti NO, NC e comuni (r2).
8) Collegare l'alimentazione principale dell'unità di controllo (Fig. 2; L, N) alla corrente
elettrica (230 V CA)
3 FUNZIONAMENTO E MANUTENZIONE
3.1 ACCENSIONE
Il sistema di controllo del livello entra in funzione quando l'alimentazione della centralina
viene attivata dal sistema di controllo dell’unità di alimentazione (connessioni L e N).
