UNIDADE DE CONTROLO; Level Control System
2.3 LIGAÇÕES
AVISO: Risco de dano no equipamento. Verifique se todas as ligações IP68 estão
corretamente fechadas e impedem o acesso da água. Os componentes elétricos podem
danificar-se devido a inundação e o equipamento pode perder a respetiva garantia.
11) Ligar a mangueira dos cabos do sensor (①
①①
①) com as suas entradas na unidade de
controlo:
Cor do fio
Entrada
UC
Cor do fio
Entrada
UC
Preto Z1 Azul Y3
Cinzento Y1
Verde-
Amarelo
Y4
Castanho Y2
12) Ligar os relés da unidade de controlo ao sistema de controlo da fonte.
e) Relé 1: contactos NA, NC e comum (r1).
f) Relé 2: contactos NA, NC e comum (r2).

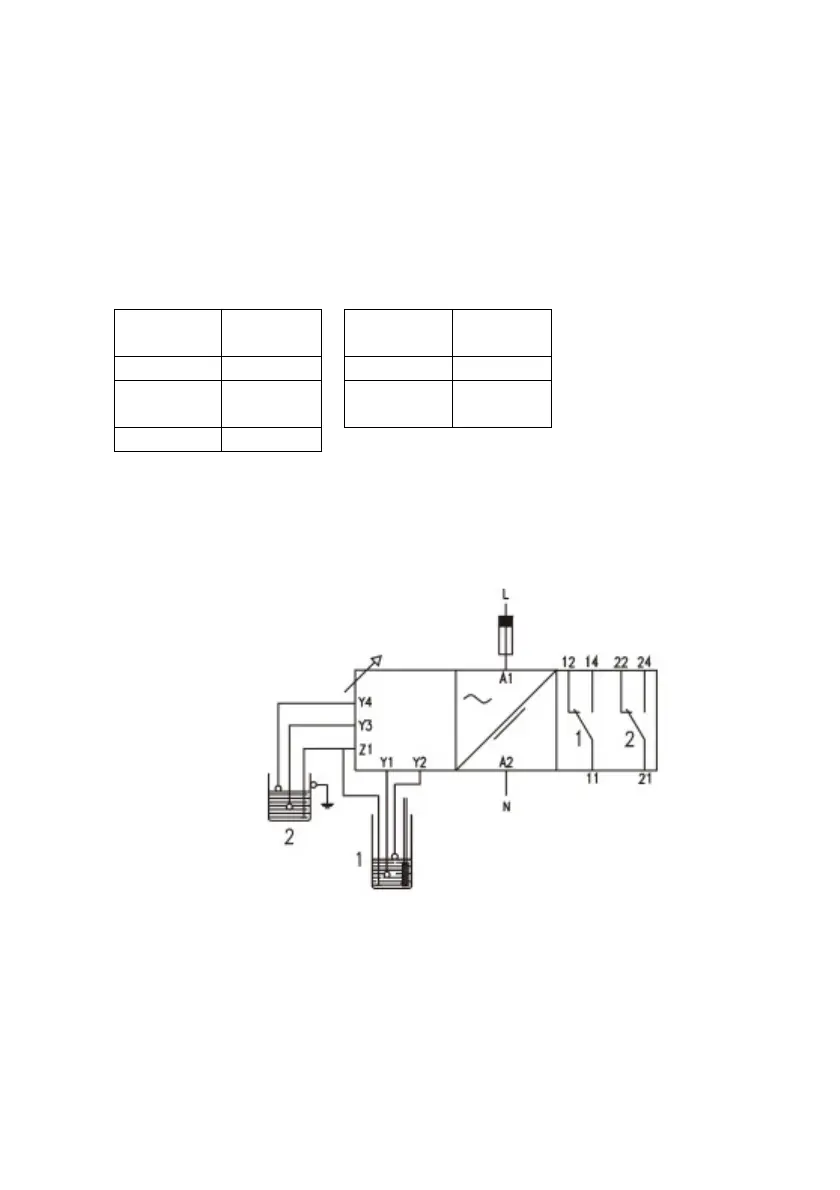

13) Ligar a alimentação principal da unidade de controlo (Fig. 2; L, N) à corrente elétrica
(230 V AC)
3 OPERAÇÃO E MANUTENÇÃO
3.1 ENTRADA EM FUNCIONAMENTO
O sistema de controlo de nível entra em funcionamento quando a alimentação da unidade
de controlo for ativada a partir do sistema de controlo da fonte (ligações L e N).
