Manual de instalación, operación y mantenimiento; Level Control System 7
2.3 CONEXIONADO
AVISO: Riesgo de daño al equipo. Comprobar que todas las conexiones IP68 estén
correctamente cerradas y que impidan el acceso del agua. Los componentes eléctricos
pueden dañarse por inundación y el equipo puede perder su garantía.

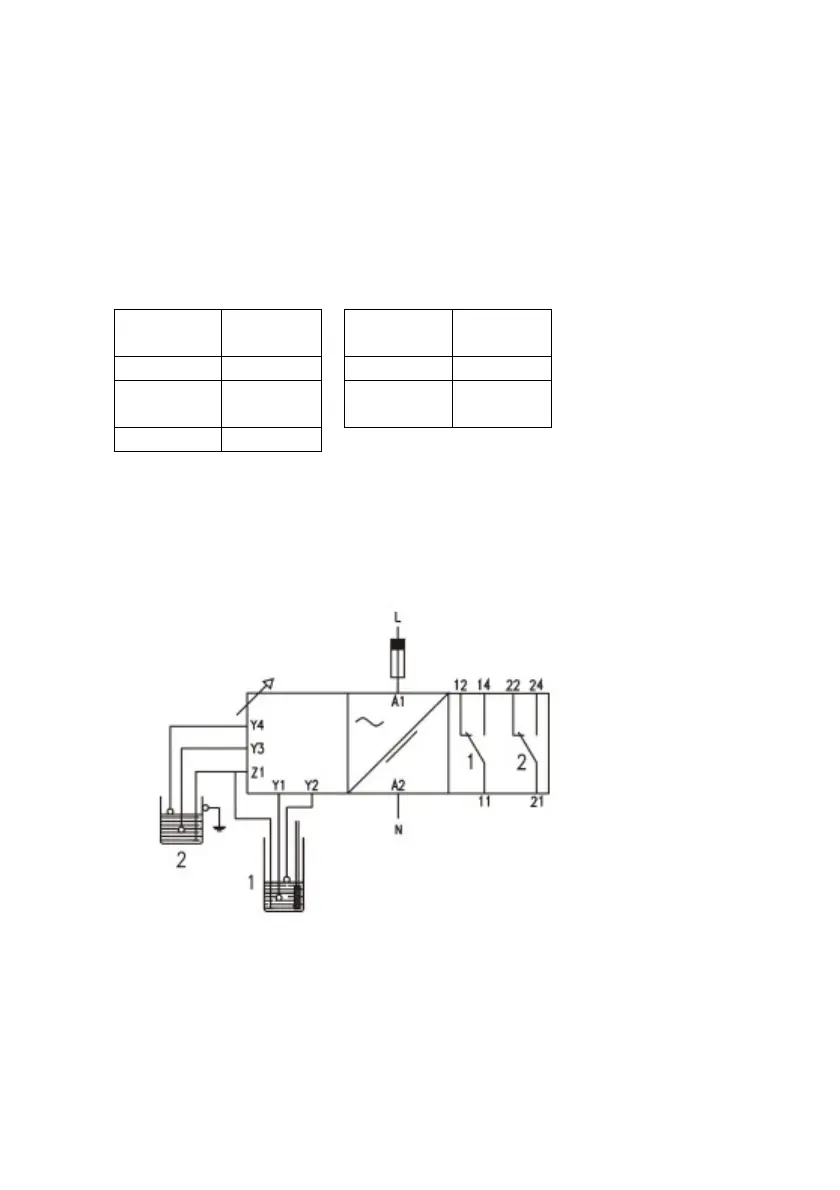

3) Conectar la manguera del cableado del sensor (①
①①
①) con sus entradas en la unidad de
control:
Color del
hilo
Entrada
UC
Color del
hilo
Entrada
UC
Negro Z1 Azul Y3
Gris Y1
Verde-
Amarillo
Y4
Marrón Y2
4) Conectar los relés de la unidad de control con el sistema de control de la fuente.
a) Relé 1: contactos NA, NC y común (r1).
b) Relé 2: contactos NA, NC y común (r2).
5) Conectar la alimentación principal de la unidad de control (Fig. 2; L, N) a la corriente
eléctrica (230 V AC)
3 OPERACIÓN Y MANTENIMIENTO
3.1 ENCENDIDO
El sistema de control de nivel entra en funcionamiento cuando la alimentación de la unidad
de control está activada desde el sistema de control de la fuente (conexiones L y N).
