63

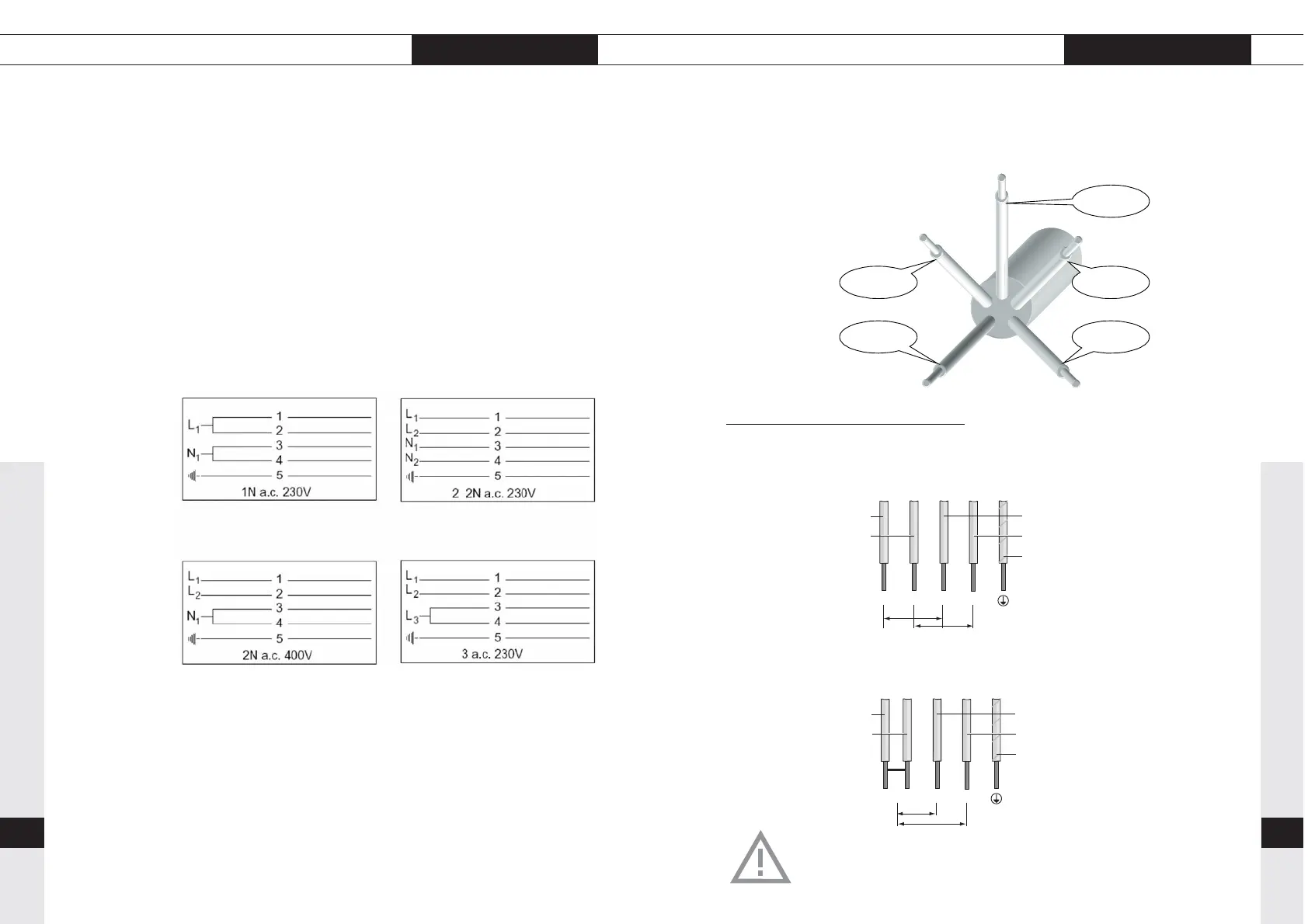

La vue du câble de branchement schématiquement :
Branchement à 2 phase
2 phase + 2 neutre 2 2N a.c. 230 V
L'installation électrique de votre domicile doit être munie d'un fusible 16 A.
2 phase + 1 neutre 2 2N a.c. 400 V
L'installation électrique de votre domicile doit être munie d'un fusible 16 A.
Ne brancher pas la troisième phase
INSTRUCTIONS D'INSTALLATION branchement électrique
branchement sur le neutre
N (bleu et brun)
branchement sur la phase
L1 (blanche)
branchement sur la phase
L2 (noir)
62
INSTRUCTIONS D'INSTALLATION
Le numéro du modèle, le type d'énergie et la puissance connectée sont
indiqués sur la plaque signalétique.
La plaque signalétique est fixée sous l'appareil.
Le cordon d'alimentation électrique est de type Y.
Seuls le fabricant, le service après-vente ou les homologues qualifiés dans
ce sens sont autorisés à remplacer le câble de connexion, ceci afin d'éviter
des situations dangereuses.
Concernant le schéma de connexion, voir la figure ci-dessous. Celle-ci se
trouve également sous l'appareil.
Si vous souhaitez faire une connexion fixe, veillez à ce qu'un interrupteur
omnipolaire avec une distance de contact de 3 mm au minimum soit
installé dans la conduite d'alimentation.
branchement électrique
