101
Belüftung
Die Elektronik im Gerät braucht Kühlung. An der Unterseite des Gerätes
befinden sich die Lüftungsöffnungen. Die Möglichkeit muss gegeben
sein, dass durch diese Öffnungen kühle Luft ausgeblasen werden kann.
An der Vorderseite ist das Gerät mit Ausblasöffnungen ausgestattet.
Zur optimalen Kühlung des Kochgerätes sind am Küchenmöbel ein paar
Änderungen vorzunehmen.
Oben Lade oder feste Blende
Sägen Sie die Belüftungsschlitze (mindestens 100 cm
2
) aus. Die
Belüftung erfolgt über die Sockelblende und an der Gehäuserückseite.
Eine Schublade darf die Lüftungsöffnungen an der Unterseite des Gerätes
nicht abschließen.
Bei einer Schublade ist vorne für einen Schlitz von mindestens 560 x
6 mm zu sorgen. Der Abstand zwischen Schublade A und dem Kochfeld
muss minimal 10 mm betragen.
Einbau
INSTALLATION
min.
min.
100
INSTALLATION
Einbau

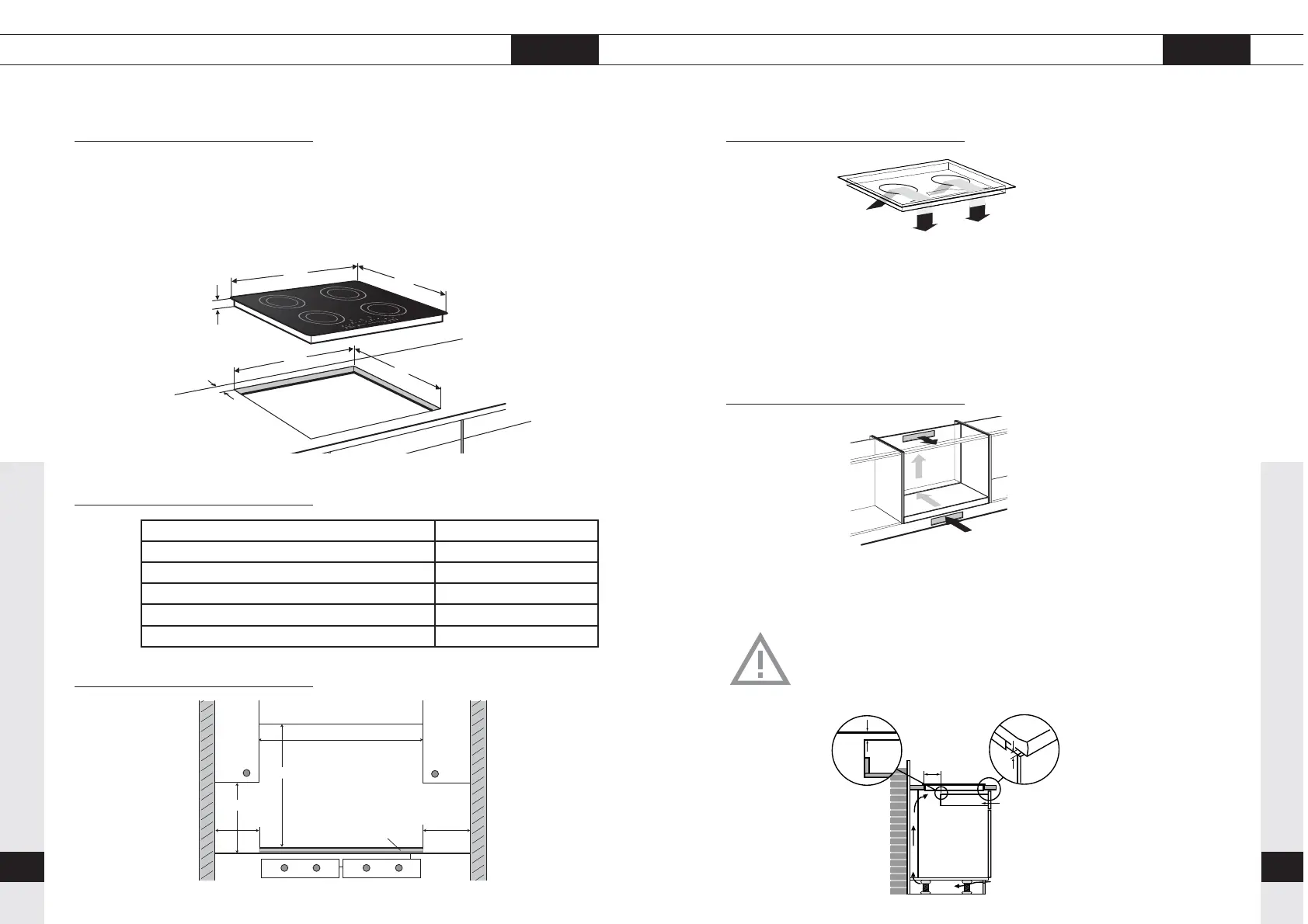

Ausschnitt in die Arbeitsplatte sägen
Sägen Sie den Ausschnitt in die Arbeitsplatte. Verfahren Sie dabei
sorgfältig (siehe Tabelle). Sägen Sie eventuell vorhandene Trennwände
auch aus. Der Abstand vom Ausschnittmaß bis zur Rückwand und / oder
Seitenwand ist aus der Tabelle ersichtlich.
Tabelle
Benötigter Freiraum
min. 600 mm
min. 650 mm
min. 450 mm
min. 40 mm
min. 40 mm
Kochplattentyp HI6071T
Gerät Breite x Tiefe 604 x 512 mm
Einbauhöhe ab Oberseite Arbeitsplatte 48 mm
Ausschnittmaß Breite x Tiefe 560 x 490 mm
Abstand Ausschnittmaß bis Rückwand Minimal 50 mm
Abstand Ausschnittmaß bis Seitenwand Minimal 50 mm
