Achten Sie darauf, daß die Anschlußkabel frei beweglich sind. Wenn sich
unter der Induktionskochfläche eine Schublade befindet, ist dafür zu
sorgen, dass die Schublade nicht über den Rand hinaus gefüllt ist, um die
Belüftung nicht zu behindern.
Installation des Induktions-Kochfeldes über einem Combitron, einer
Mikrowelle, einem ATAG-Backofen von 90 cm oder einem Backofen einer
anderen Marke.
Sägen Sie die Belüftungsöffnung(en) aus, so dass die Gesamtfläche der
Öffnungen minimal 100 cm
2
beträgt. Siehe hierzu z.B. Abbildung mit
2 Öffnungen von je 50 cm
2
.
Zwischen dem Backofen und dem Kochfeld ist eine Schirmplatte
vorzusehen. Sie muss mindestens 10 mm hoch und hitzebeständig sein
(85 °C). Der Abstand zwischen der Unterseite des Kochfeldes und der
Abschirmplatte muss mindestens 50 mm betragen.
Sorgen Sie zur Abschirmung des Luftstroms für eine Abschirmblende
zwischen der Abschirmplatte und dem Kochfeld aus dem gleichen Material
wie die Abschirmplatte. Belüftung erfolgt über die daneben befindlichen
Schränke.

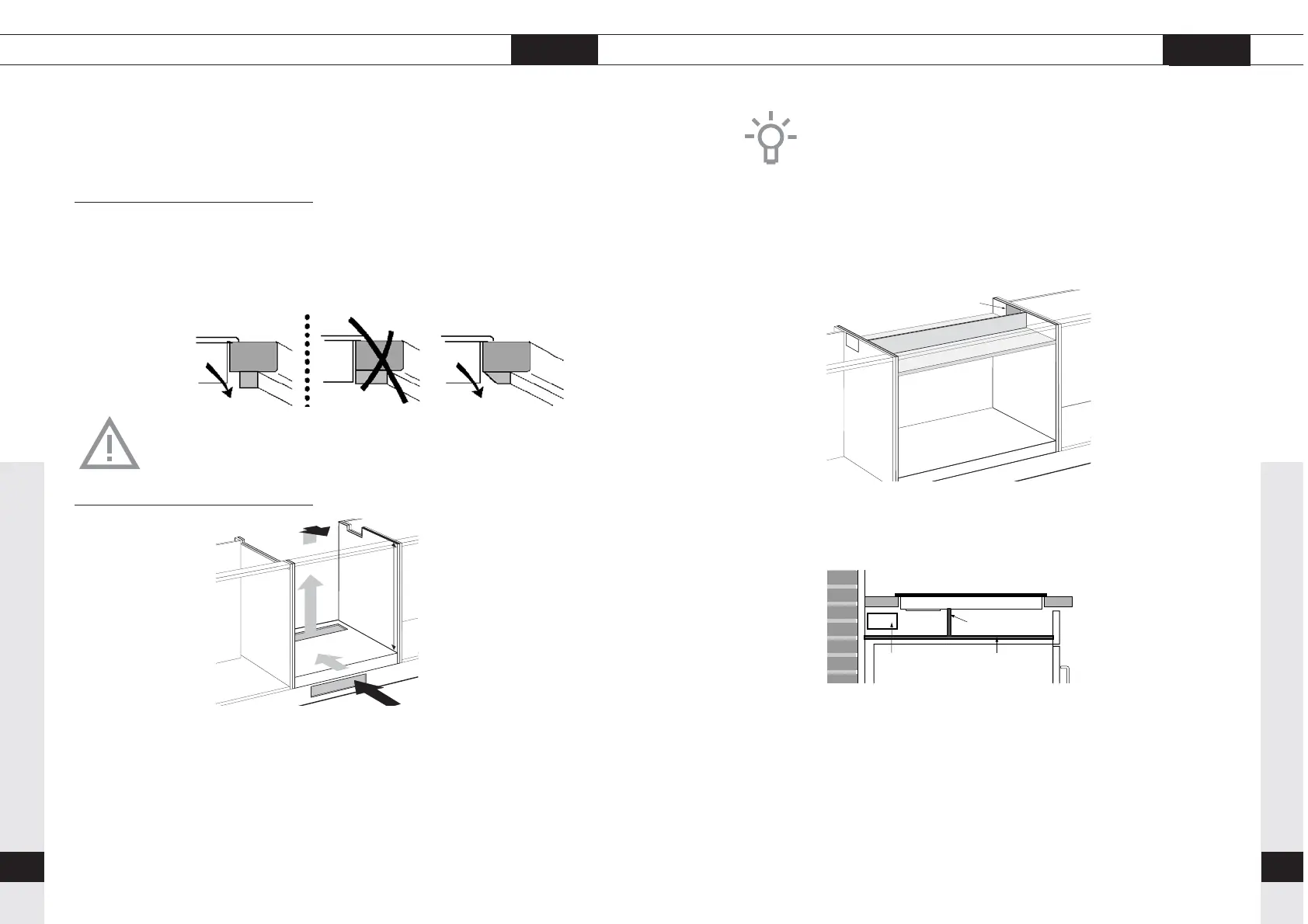

Einbau
2
50 cm
e
r
t
e
e
r
t
102
Bei einer festen Blende sind keine zusätzlichen Anpassungen für die
Belüftung erforderlich.
Entlüftungssicherung
Die Elektronik im Gerät braucht Kühlung. Kalte Luft wird hinter dem
Küchenmöbel angesaugt und an die Vorderseite und Unterseite vom
Gerat wieder ausgeblasen. Das Gerat kann nur richtig funktionieren
wenn die Zirkulation ausreichend ist.
Stellen Sie sicher dass die Traverselatte die Luftdurchfür nicht hindert.
Hobeln oder sägen Sie die Latte nötigenfalls schräg.
Über einem 60 cm-Backofen der Marke ATAG
Nischenmaß mindestens 600 mm hoch. Die Belüftung erfolgt über die
Sockelblende und an der Ofenrückseite. Bei einem Ofen ist vorne für
einen Schlitz von mindestens 560 x 6 mm zu sorgen. Sägen Sie die
Belüftungsöffnungen "A" + "B" aus (100 cm
2
). Sägen Sie einen Aus-
schnitt "C" in die Seitenwand des Küchenschranks zur Durchführung
des Anschlußkabels. Das Kochfeld darf nur mit Pelgrim Backöfen
kombiniert werden, nicht mit Combitrons.
Einbau
INSTALLATION
600
C
B
A
