Atag HI6071T User Manual

67
Aération
L'électronique qui se trouve dans l'appareil a besoin d'être refroidie. Des
évents ont été placés sur la face inférieure de l'appareil. Ils permettent
l'aspiration de l'air frais. Sur la partie latérale, l'appareil est équipé de
bouches de soufflage. Pour obtenir un refroidissement optimal de la
cuisinière, vous devez modifier quelque peu le meuble de cuisine.
Au-dessus d'un tiroir, une porte ou d'un panneau fixe
Sciez les trous d'aération (min. 100 cm
2
). L'aération se produit via la
plinthe et l'arrière du placard.
Un tiroir ne doit pas boucher les évents situés sur la face inférieure de
l'appareil. Avec un tiroir, il faudra effectuer à l'avant une fente
d'au moins 560 x 6 mm. L'espace entre le tiroir A et la plaque de cuisson
doit être au moins de 10 mm.
encastrement
INSTRUCTIONS D'INSTALLATION
150
A
min.
560 x 6 mm
min.
10 mm
66

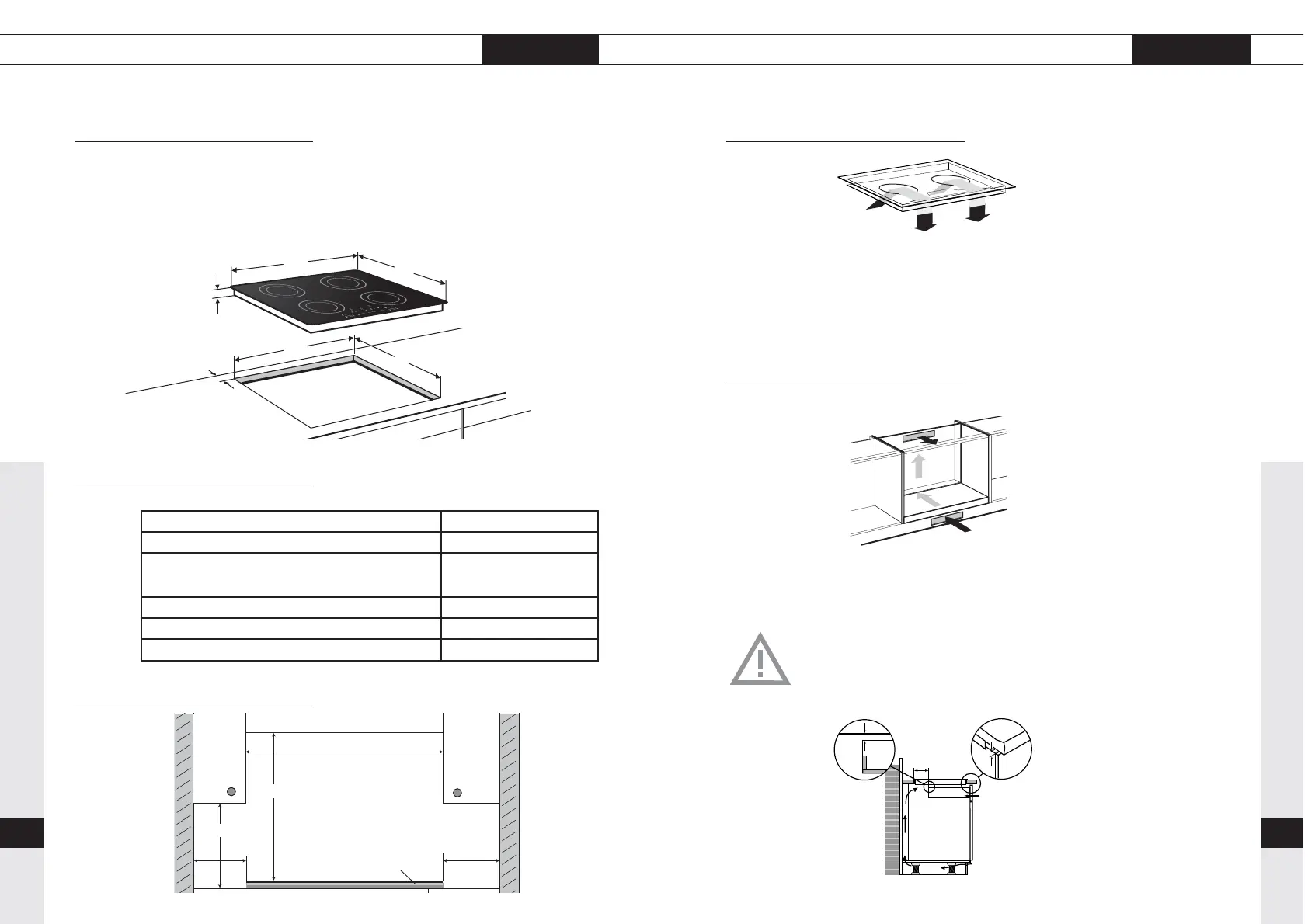

Scier un trou dans le plan de travail
Sciez le trou dans le plan de travail. Effectuez cette opération avec
précision (voir tableau). Sciez éventuellement les cloisons qui sont
présentes. Les distances allant de la dimension de sciage à la paroi arrière
et / ou à la paroi latérale sont mentionnées dans le tableau.
Tableau
Espace libre qui est nécessaire autour
604
512
48
560
490
min.50
min. 600 mm
min. 650 mm
min. 450 mm
min. 40 mm
hotte d’aspiration
le boîtier
parois du placard
Plaque de cuisson céramique
min. 40 mm
Type de plaque de cuisson HI6071T
L'appareil largeur x profondeur 604 x 512 mm
Hauteur d'encastrement à partir de la partie
supérieure du plan de travail.
48 mm
Dimension de sciage largeur x profondeur 560 x 490 mm
Distance dimension de sciage - paroi arrière minime 50 mm
Distance dimension de sciage - paroi latérale minime 50 mm
INSTRUCTIONS D'INSTALLATION
encastrement
