28

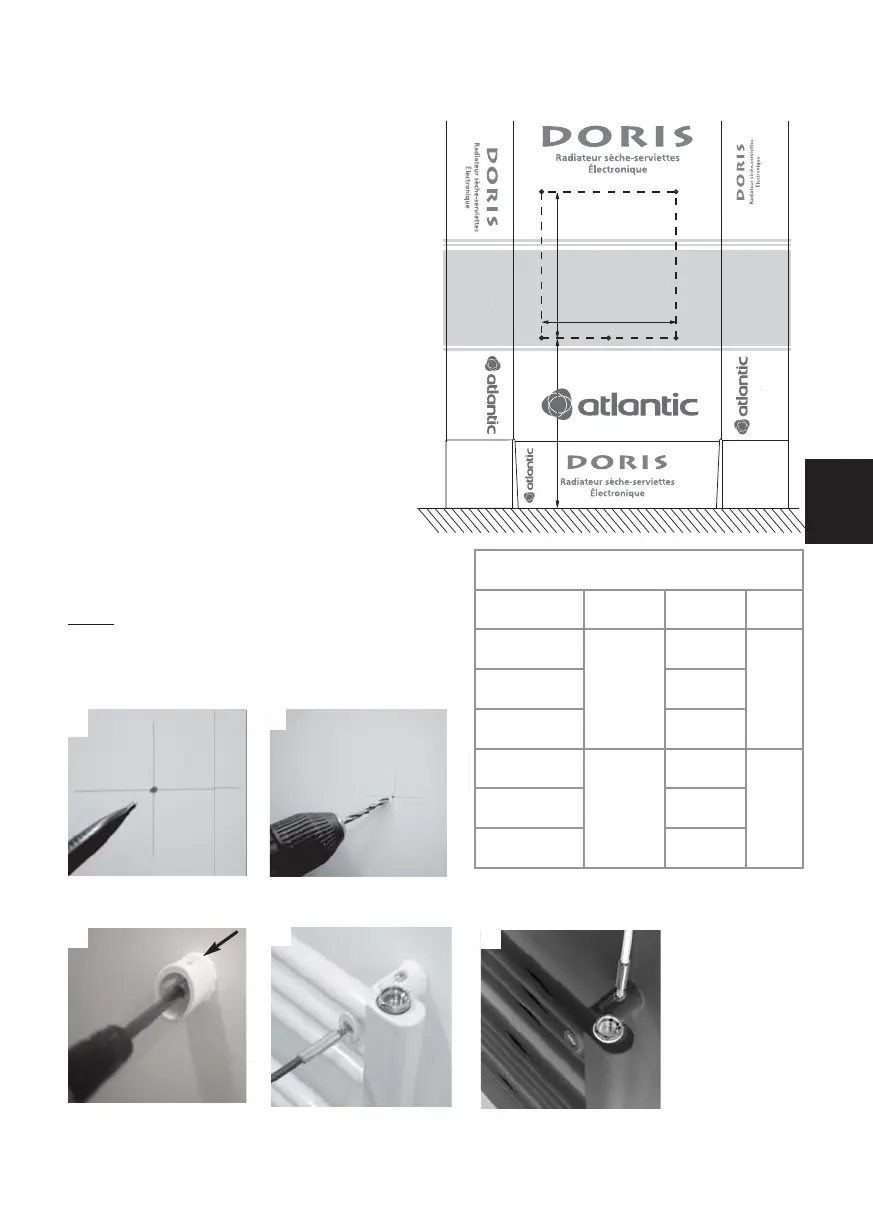

2) ¿Como instalar el aparato?
La plantilla de colocación está impresa sobre el embalaje.
1/ Desgrape las solapas de cartón y colóquelas
contra la pared, con la solapa inferior desple-
gada colocada sobre el piso. Marque (
sin per -
forar
) a través del embalaje los cuatro orificios
de perforación y retire el embalaje.
2/ Identifique cuidadosamente los puntos de
perforación con un lápiz (
dibuje una cruz de
2 cm de ancho
).
3/ Perfore los orificios.
4/ Atornillar y oriente los forros. Utilizar
debajo de cada tornillo las arandelas sumi-
nistradas.
5/ Atornillar los plots en los tubos sin bloquear-
los. Verificar su posiciona meiento colocan-
dolos con el aparato en los forros. Una vez
encontrada la posicion, bloquear los tornillos
de cada plot.
6/ Colocar el aparato en la pared en los forros.
Atornillar cada uno de los tornillos de blo-
queo. Colocar los capuchones en el
extremo de los plots.
Nota: Las clavijas suministradas con el aparato son de tipo
estándar. En caso de soporte particular, utilice clavijas adapta-
das.
200 mm200 mm
B
C
A
SOL
Cota patas de fijación (mm)
Potencia (W)
A B C
500 W
320
mini
656
400750 W 1066
1000 W 1599
1500W
525
mini
451
3861750W 861
2000W 1394
2
4
5
3
6
SP
