29

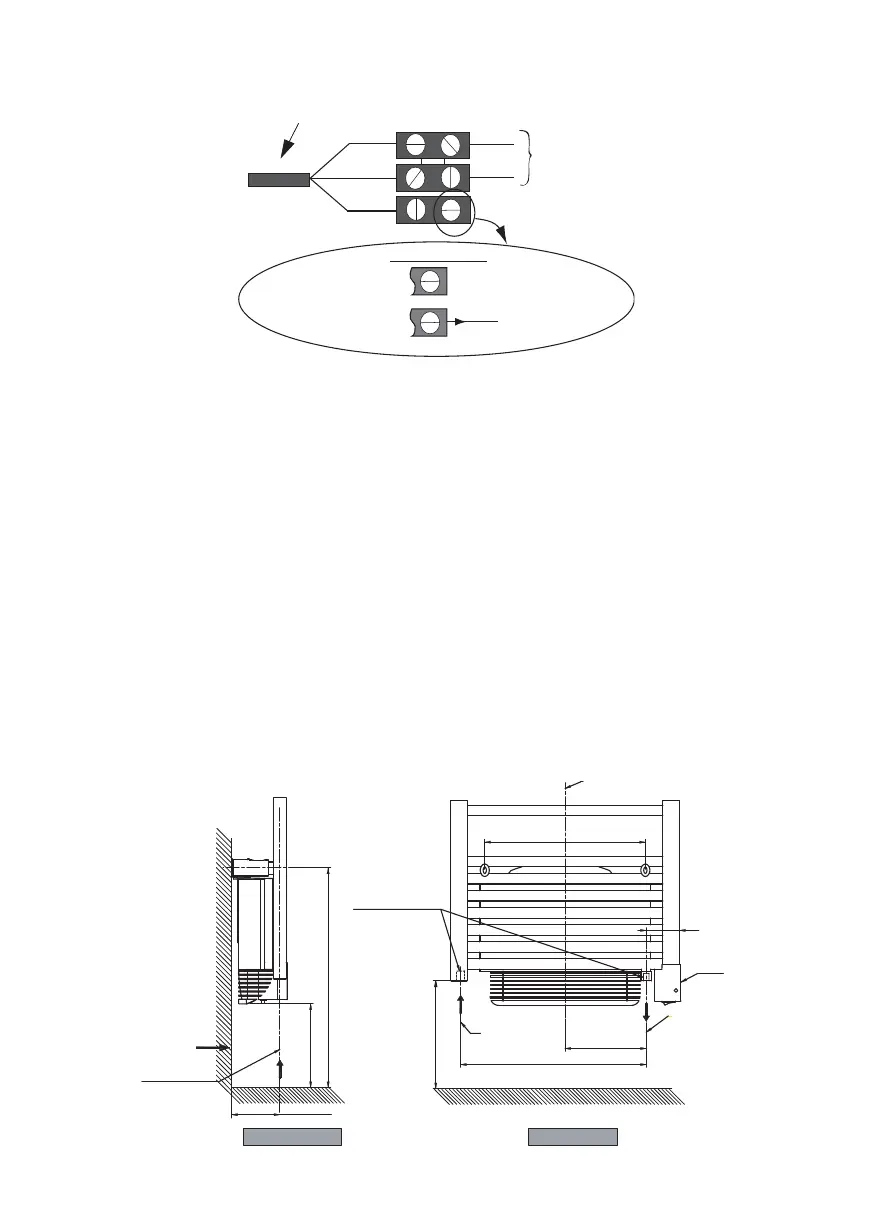

3) Conectar el aparato
- El aparato se debe alimentar con 230V 50Hz.
- La conexión a la red eléctrica se realizará con la ayuda de un cable de 3 hilos por medio de una caja
de conexión. En locales húmedos como las salas de agua y las cocinas, se debe instalar la caja de
conexión por lo menos a 25 cm del suelo.
- La instalación se debe equipar de un dispositivo de corte omnipolar que posea una distancia de
apertura de contacto de por lo menos 3 mm.
- La conexión a la tierra está prohibida.
No conectar el hilo piloto del aparato(negro) a la tierra.
- El reemplazo del cable de alimentación, si está demasiado corto o dañado, necesita herramientas
especiales y debe efectuarlo una persona cualificada para evitar cualquier peligro.
- Si un aparato piloto o pilotado está protegido por un diferencial de 30 mA (
ex . cuart o de baño )es
necesario proteger la alimentación del hilo piloto sobre este diferencial.
4) ¿Cómo conectar hidráulicamente la versión mixta?
Para la conexión de agua caliente, la versión mixta posee 2 orificios roscados 1/2 Gas 15/21 F que se
encuentran en la parte inferior, así como un purgador de chorro orientable en la parte superior dere-
cha.
Respete el sentido de circulación así como los valores precisados en el esquema de abajo.
Cable del aparato
Fase= Marrón
Neutro=Azul
FASE
NEUTRO
Red
Eléctrica
Dos casos posibles
Hilo piloto=Negro
1er caso: aparato solo
2e caso: aparato Esclavo
El hilo piloto no está
conectado
Hacia aparato con cassette o
central de programación
CONEXIÓN
POR LA PARED
CONEXIÓN
POR EL SUELO
TAPA
Orificios roscados
1/2 GAS 15/21 F
ENTRADA DE AGUA
1/2 GAS 15/21 F
mini
122 maxi
115
mini525
mini200
mini259
195
446
80
CENTRO DEL APARATO
SALIDA DE AGUA
1/2 GAS 15/21 F
386
VISTA DELANTERA
VISTA DE COSTADO
