Atlantic Panama A - 3; Fissaggio Delle Mensole al Muro; 4; Fissaggio Dellapparecchio alle Mensole DI Fissaggio

8

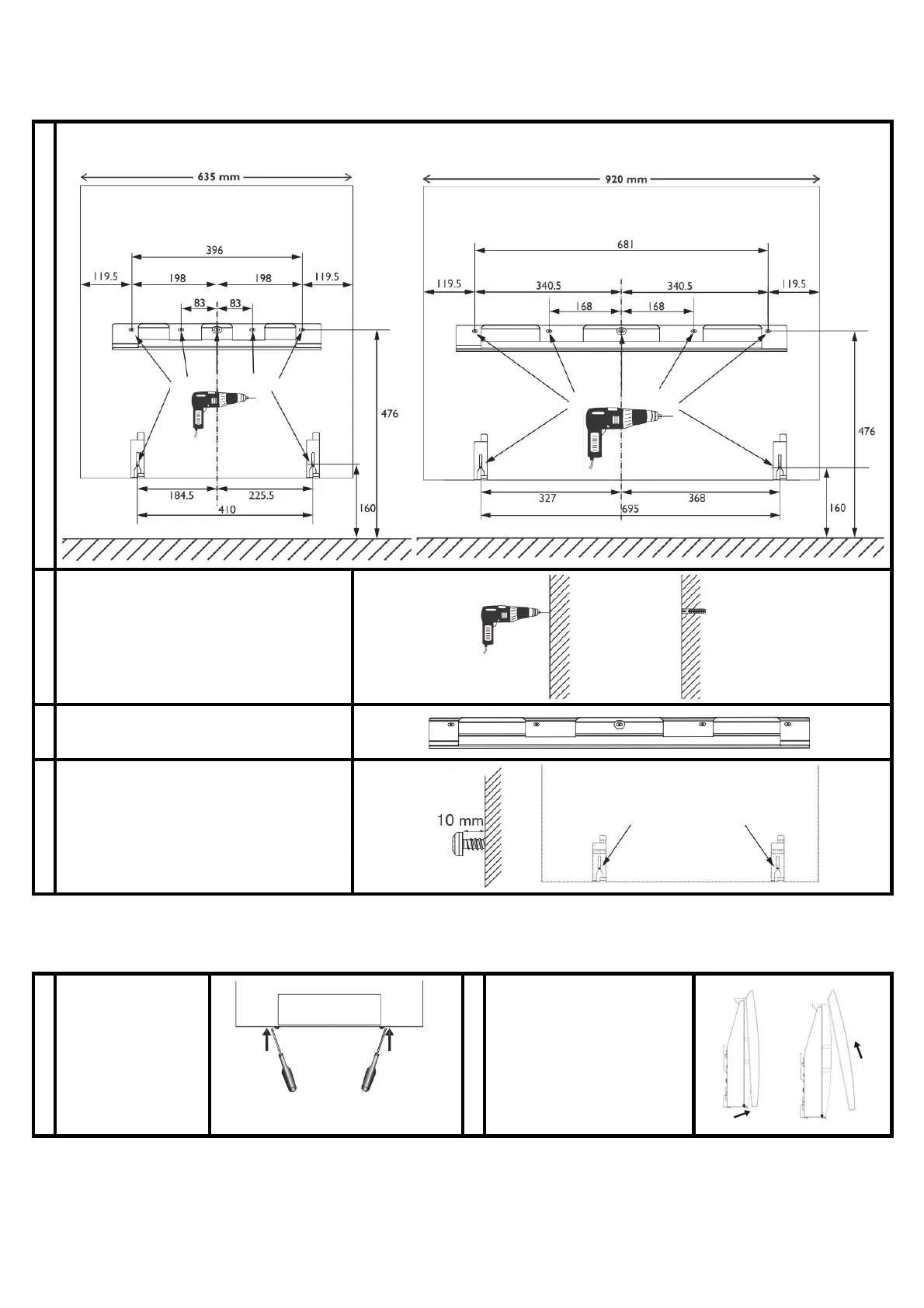

3/ Fissaggio delle mensole al muro
1
Utilizzare i seguenti disegni in scala per rilevare i punti di fissaggio (in mm).
2
Dopo aver rilevato tutti i punti di
fissaggio, eseguire i fori ed inserire i
tasselli adatti al vostro muro (per es.
cartongesso, cemento,...).
3
Fissare le mensole di fissaggio al
muro avvitando i supporti
4
Avvitare i due supporti inferiori e
lasciare sporgere le viti di ca. 10 mm.
4/ Fissaggio dell’apparecchio alle mensole di fissaggio
1
Svitare le 2 viti
sotto
l‘apparecchio.
2
Tirare leggermente
verso di sé la parte
inferiore del pannello
frontale, sollevarlo
attentamente e
posizionarlo a lato
dell’apparecchio.
