Atlantic Panama A - 3; Fixer la Barre Daccrochage Au Mur

7
2/ Repérer l’emplacement des raccordements hydrauliques et électriques
dans la pièce
Repérez l’endroit idéal de la pose de votre appareil par rapport au réseau hydraulique et électrique de
l’habitat.
Prévoir pour les entrée et sortie d’eau des raccordements sur filetage 1/2’’ ou 15-21.
3/ Fixer la barre d’accrochage au mur
H
MILIEU DE
L’APPAREIL
C
Sol
330
E
70
50
130
Ø
F
160
D
B
A
50
0
Dimension en mm
H D E F
Panama
500A
635 140 240 210
Panama
1000A
920 170 380 350
A Zone de passage des tuyaux
B
Zone de localisation idéale du boî-
tier de raccordement électrique
C Sortie du câble d’alimentation
1

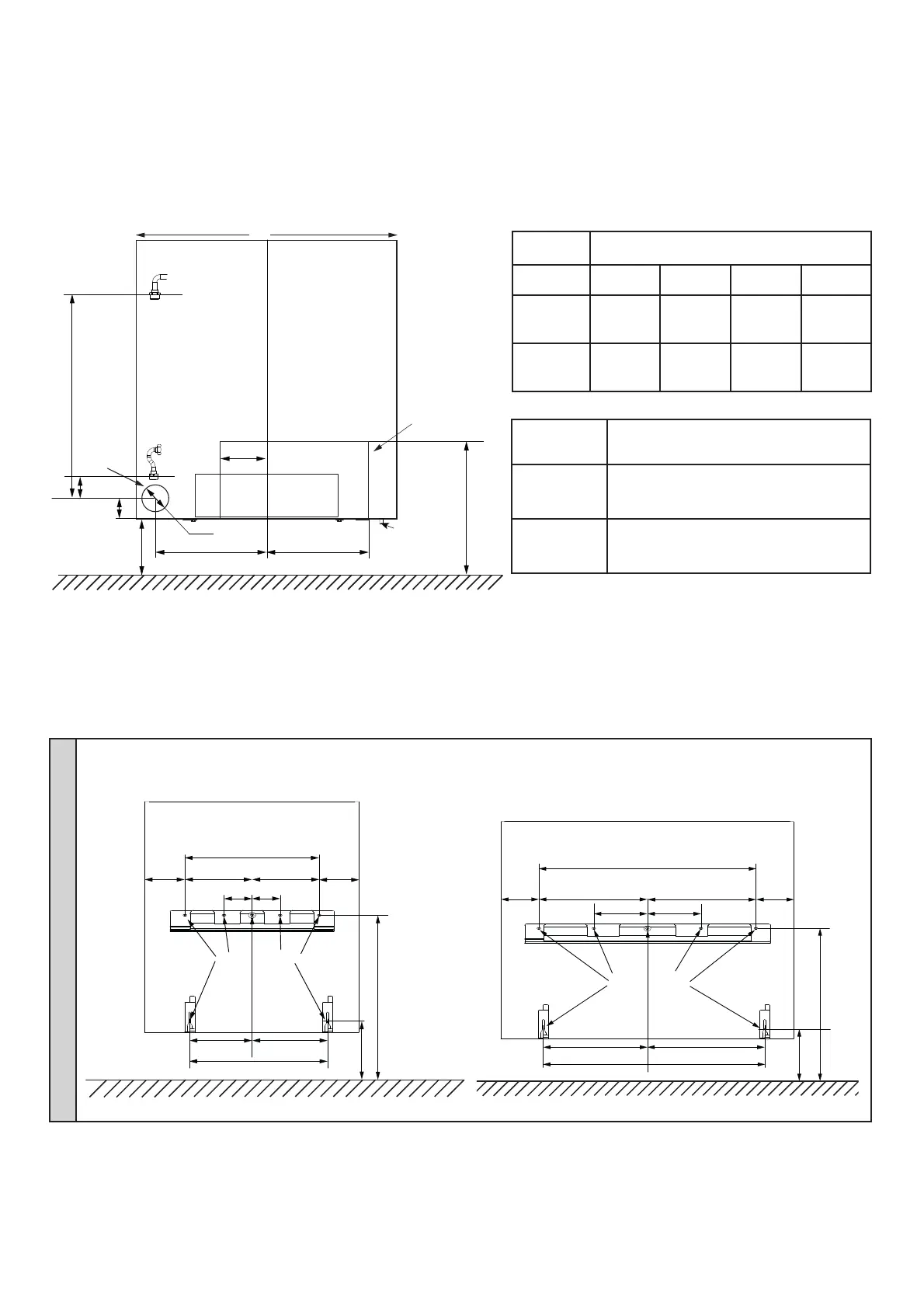

Utilisez les schémas de cotes ci-après pour repérer les points de fixation (en mm).
681
340.5
340.5
119.5
168
695
327
368
476
160
168
119.5
GRAND MODELE 920 mm
Points de perçage
Sol
MILIEU DE
L’APPAREIL
396
198
119.5
83
83
410
184.5 225.5
476
198
119.5
PETIT MODELE 635 mm
Points de perçage
Sol
160
MILIEU DE
L’APPAREIL
