29.2.8 ATmega328P DC Characteristics
Notes: 1. Values with “Minimizing Power Consumption” enabled (0xFF).
2. Typical values at 25°C. Maximum values are test limits in production.
3. The current consumption values include input leakage current.
4. Maximum values are characterized values and not test limits in production.
29.3 Speed Grades
Maximum frequency is dependent on V
CC.
As shown in Figure 29-1, the Maximum Frequency vs.
V
CC
curve is linear between 1.8V < V
CC
< 2.7V and between 2.7V < V
CC
< 4.5V.

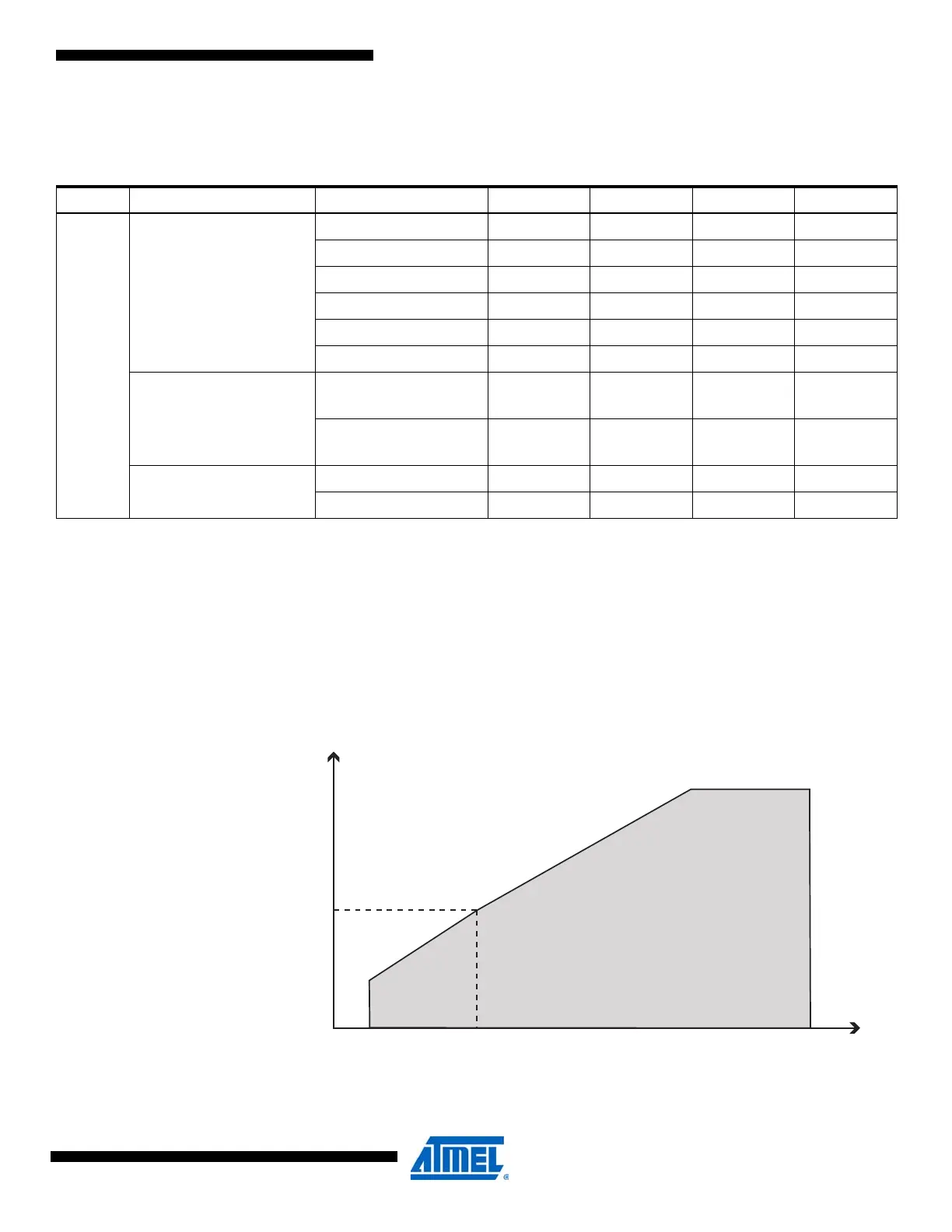

Figure 29-1. Maximum Frequency vs. V
CC
Table 29-9. ATmega328P Dc characteristics - T
A
= -40°C to 85°C, V
CC
= 1.8V to 5.5V (unless otherwise noted)
Symbol Parameter Condition Min. Typ.
(2)
Max. Units
I
CC
Power Supply Current
(1)
Active 1MHz, V
CC
= 2V 0.3 0.5 mA
Active 4MHz, V
CC
= 3V 1.7 2.5 mA
Active 8MHz, V
CC
= 5V 5.2 9 mA
Idle 1MHz, V
CC
= 2V 0.04 0.15 mA
Idle 4MHz, V
CC
= 3V 0.3 0.7 mA
Idle 8MHz, V
CC
= 5V 1.2 2.7 mA
Power-save mode
(3)(4)
32kHz TOSC enabled,
V
CC
= 1.8V
0.8 1.6 µA
32kHz TOSC enabled,
V
CC
= 3V
0.9 2.6 µA
Power-down mode
(3)
WDT enabled, V
CC
= 3V 4.2 8 µA
WDT disabled, V
CC
= 3V 0.1 2 µA
4 MHz
1.8V 2.7V 4.5V
10 MHz
20 MHz
5.5V
Safe Operating Area
