9 Schéma de raccordement électrique
Modèles avec moteur de vis à rotation permanente
1
Molette
2
Couvercle du réservoir à pellets
3
RPM / Hall IC pour soufflerie d’air de combustion
4
Capteur de température ambiante
5
Capteur de température de la chambre de combustion
6
Mesure de la pression différentielle
7
Point central de mise à la terre
8
Point de mise à la terre de la carte électronique
9
Bougie d'allumage céramique
10
Extracteur de fumées
11
Moteur de vis
12
Limiteur de température de sécurité
13
Cavalier
14
Convertisseur PWM > DC pour vis à rotation permanente
15
Transformateur 24 V
OPT1
WLAN-BOX
OPT2
Thermostat externe
*

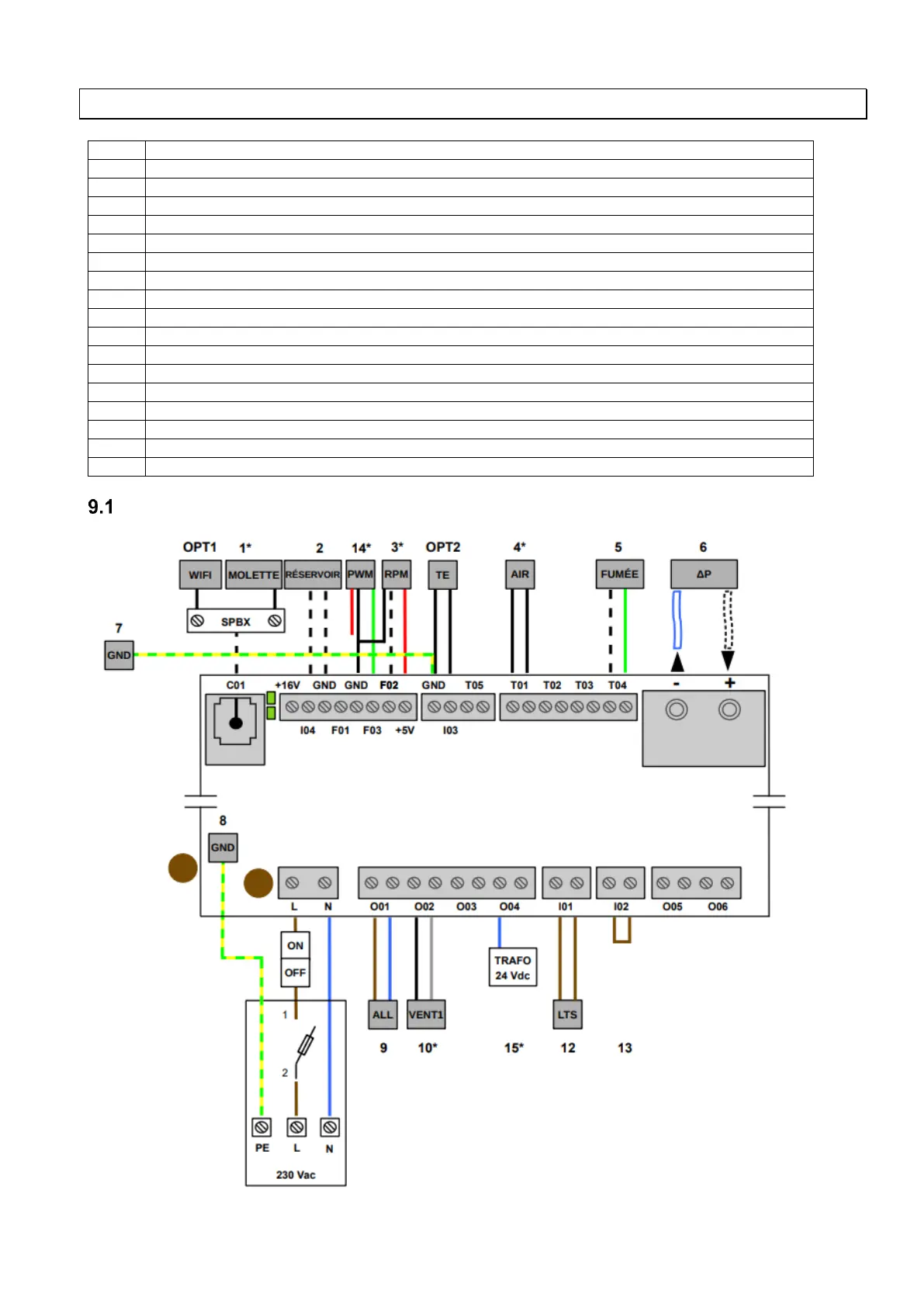

Détail du schéma de raccordement électrique
