Austroflamm Clou - Modelli con Motoriduttore Costantemente in Funzione; Schema Dei Collegamenti Elettrici

italiano 23

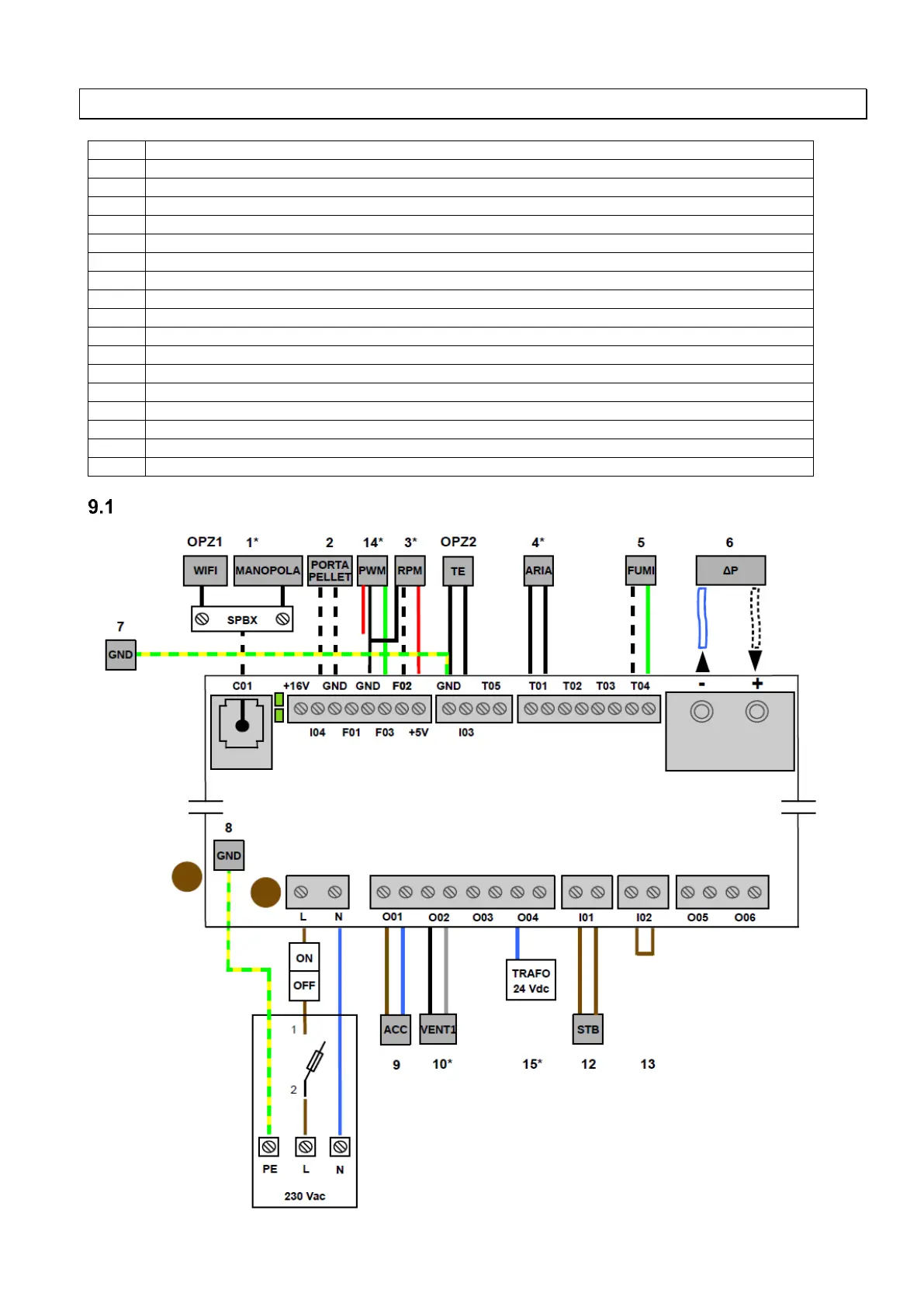

9 Schema dei collegamenti elettrici
Modelli con motoriduttore costantemente in funzione
1
Regolatore rotativo
2
Coperchio del contenitore dei pellet
3
Giri/min / HAL-IC
4
Sensore temperatura ambiente
5
Sensore temperatura camera di combustione
6
Misurazione della pressione differenziale
7
Punto centrale di messa a terra
8
Comando del punto centrale di messa a terra
9
Accensione in ceramica
10
Ventilatore fumi
11
Motore a coclea
12
Limitatore di temperatura di sicurezza
13
Ponte a filo
14
Contatto di commutazione PWM-DC
15
Trasformatore da 24 V
OPT1
Modulo Wlan
OPT2
Termostato esterno
*
Dettaglio schema dei collegamenti elettrici
