Austroflamm Clou - Elektrischer Anschlussplan; Modelle mit Permanent Drehendem Schneckenmotor

deutsch 24

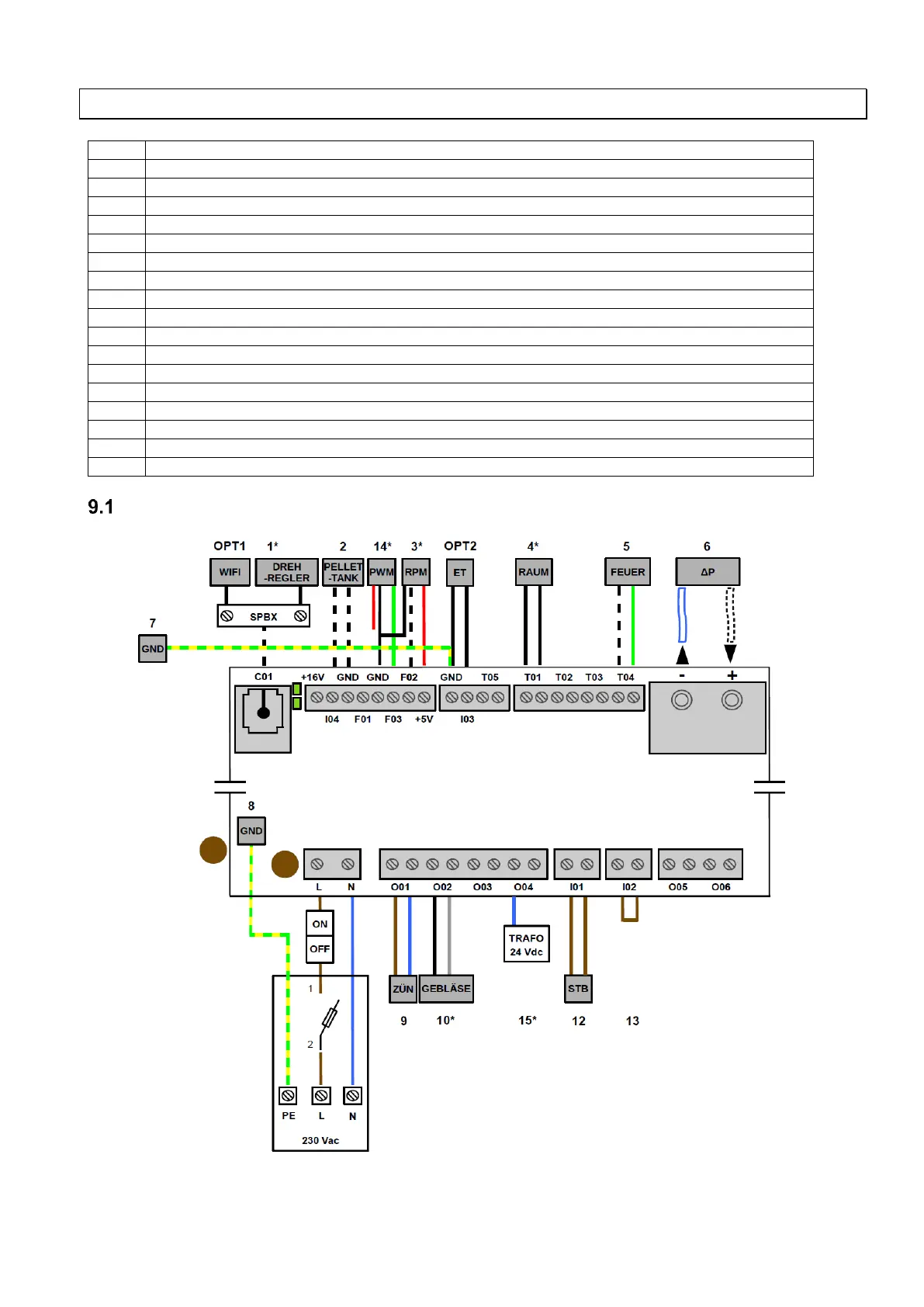

9 Elektrischer Anschlussplan
Modelle mit permanent drehendem Schneckenmotor
1
Drehregler
2
Pelletbehälterdeckel
3
RPM / HAL-IC
4
Raumtemperaturfühler
5
Feuerraumtemperaturfühler
6
Differenzdruckmessung
7
Zentraler Erdungspunkt
8
Steuerung Erdungspunkt
9
Keramikzündung
10
Rauchgasgebläse
11
Schneckenmotor
12
Sicherheitstemperaturbegrenzer
13
Drahtbrücke
14
PWM-DC Wechsler
15
24 V Transformator
OPT1
WLAN-BOX
OPT2
Externes Thermostat
*
Detail E-Anschlussplan
