Austroflamm Ruby - 8 Plan de Raccordement Électrique; Pour Les Modèles Avec Moteur de Vis ON;OFF; Pour Les Modèles Avec Moteur de Vis À Rotation Permanente

français 25

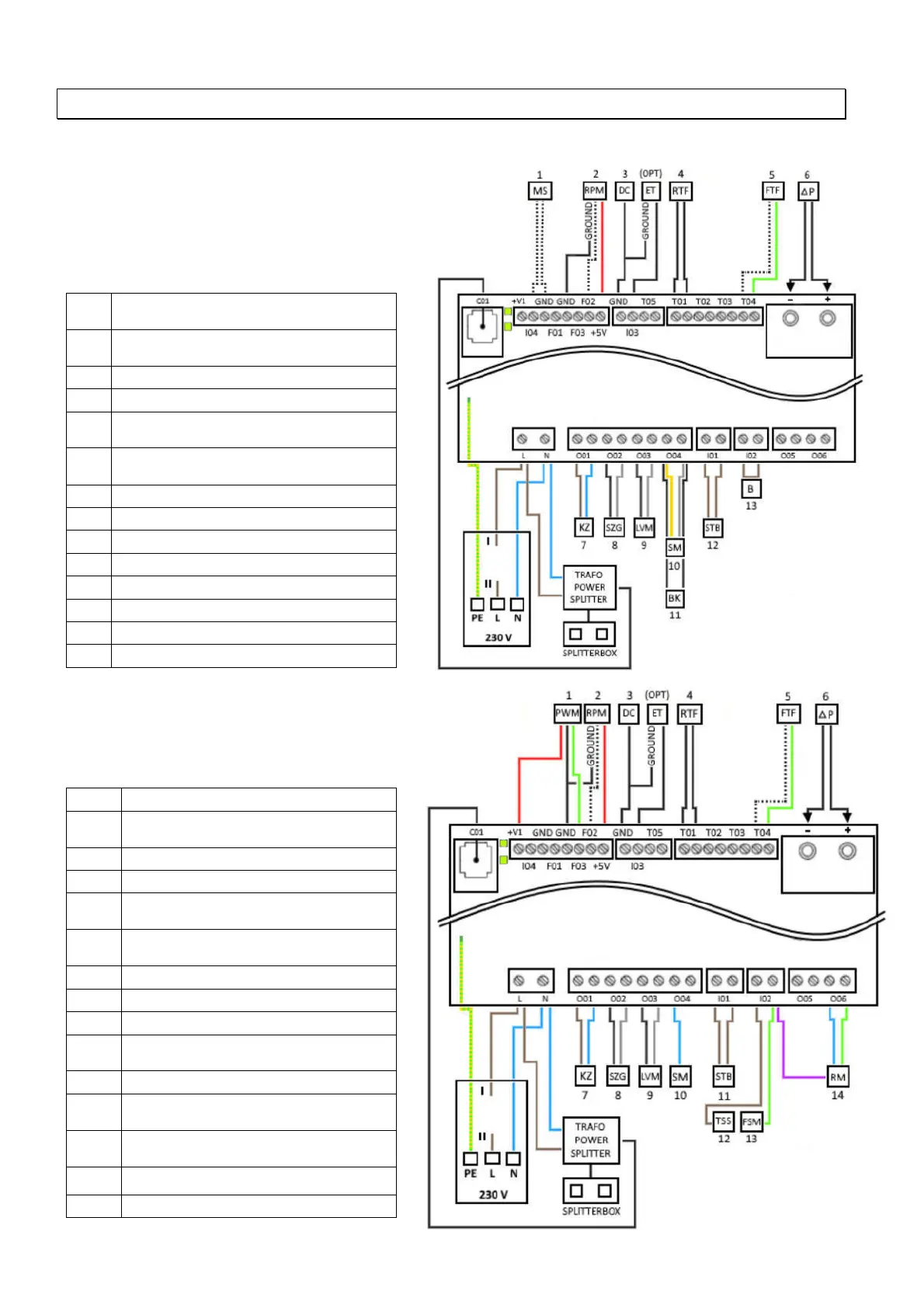

8 Plan de raccordement électrique
Remarque : Seuls des techniciens autorisés par Austroflamm ont le droit d'effectuer des réparations sur
votre poêle à pellets.
8.1 Pour les modèles avec moteur de
vis ON/OFF.
1.
Commutateur magnétique (couvercle
du réservoir)
2.
RPM / Hall IC
Terre – soufflerie d'air de combustion
3.
Terre – côté CC de la commande
4.
Capteur de température ambiante
5.
Capteur de température de la chambre
de combustion
6.
Mesure de la pression différentielle P1,
P2
7.
Bougie d'allumage céramique
8.
Soufflerie d'air de combustion
9.
Kit canalisation (en option)
10.
Moteur de vis ON/OFF
11.
Condensateur aveugle
12.
Limiteur de température de sécurité
13.
Cavalier I02
(opt)
Thermostat externe
8.2 Pour les modèles avec moteur
de vis à rotation permanente.
1.
Convertisseur de phase
2.
RPM / Hall IC
Terre – soufflerie d'air de combustion
3.
Terre – côté CC de la commande
4.
Capteur de température ambiante
5.
Capteur de température de la
chambre de combustion
6.
Mesure de la pression différentielle
P1, P2
7.
Bougie d'allumage céramique
8.
Soufflerie d'air de combustion
9.
Kit canalisation (en option)
10.
Signal de courant – moteur de vis
à rotation permanente
11.
Limiteur de température de sécurité
12.
Couvercle du réservoir / commutateur
de sécurité
13.
Moteur de la grille, libération de cou-
rant pour moteur de vis
14.
Moteur de la grille
(opt)
Thermostat externe
